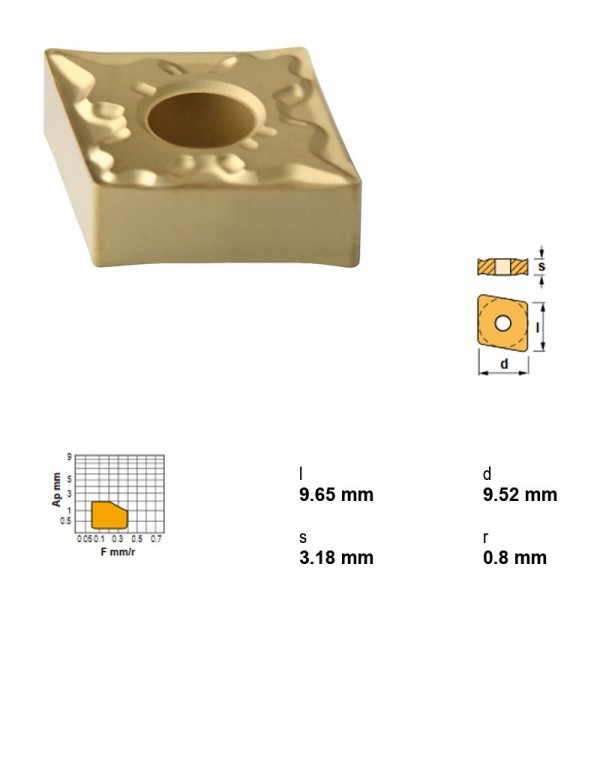

Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Толщина пластины 3,18 мм
Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CNMG090308FC-TN15 (CNMG 090308 FC-TN15)

Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Толщина пластины 3,18 мм

ПрименениеТочение
Радиус при вершине0.8
Характер резанияНепрерывное, лёгкое прерывание
Марка сплаваTN15
I.C.9,52 мм
Вид обработкиЧистовая, получистовая
Группа материаловСталь
Задний уголОтрицательный
Форма пластиныC — ромбическая 80°
Толщина пластины3,18 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул CNMG090308FC-TN15 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу CNMG090308FC-TN15 →

Материалы

  • Пластина: стружколом и фаска кромки

    Стружка мотается на деталь — менять режимы или пластину? Разбираем на примере пластины Canela CNMG 120408-RC, сплав TN15: что делают стружколом и фаска кромки.

Другие типоразмеры серии

Пластины токарные — форма C (ромбическая 80°) — 149 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеI.C., ммЗадний уголТолщина пластины, ммМарка сплаваПрименениеГруппа материаловХарактер резанияВид обработкиВ список
CNMG 120408-MA TRH2510.812,7Отрицательный4,76TRH251————
CNMG 120408-MF V51250.812,7Отрицательный4,76V5125————
CNMG 160612 HR V51251.215,875Отрицательный6,35V5125————
CNMG 190612 NR IC82501.219,05Отрицательный6,35IC8250————
CNMG 190612 S V79201.219,05Отрицательный6,35V7920————
CNMG090304FC-TN150.49,52Отрицательный3,18TN15ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
CNMG090308FC-TN150.89,52Отрицательный3,18TN15ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистоваяТекущая
CNMG090308MC-TN350.89,52Отрицательный3,18TN35ТочениеНержавеющая стальНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
CNMG120404-LUF 40200.412,7Отрицательный4,764020————
CNMG120404-ML V11200.412,7Отрицательный4,76V1120————
CNMG120404-UC0.412,7Отрицательный4,76—————
CNMG120404CC-NC250.412,7Отрицательный4,76NC25ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая

Совместимость

Связанные позиции по данным производителя — 27 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

У этих позиций CNMG090308FC-TN15 указан производителем как подходящий.

Оправки расточные18

  • A16M-PCLNL09Оправка расточная Ø16 мм, 95°, левое, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
  • A16M-PCLNR09Оправка расточная Ø16 мм, 95°, правое, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
  • A20Q-PCLNL09Оправка расточная Ø20 мм, 95°, левое, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
  • A20Q-PCLNR09Оправка расточная Ø20 мм, 95°, правое, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
  • PSC40-DCLNL13080-09Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-DCLNR13080-09Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-PCLNL13080-09Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-PCLNR13080-09Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC50-DCLNL13080-09Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC50-DCLNR13080-09Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC50-PCLNL13080-09Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC50-PCLNR13080-09Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • S16R-PCLNL09Оправка расточная Ø16 мм, 95°, левое, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
  • S16R-PCLNR09Оправка расточная Ø16 мм, 95°, правое, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
  • S20S-PCLNL09Оправка расточная Ø20 мм, 95°, левое, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
  • S20S-PCLNR09Оправка расточная Ø20 мм, 95°, правое, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
  • S25T-PCLNL09Оправка расточная Ø25 мм, 95°, левое, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
  • S25T-PCLNR09Оправка расточная Ø25 мм, 95°, правое, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°

Державки токарные по ISO 56089

  • PCLNL1616H09Державка токарная, 16X16, 95°, левое, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный, Форма пластины C — ромбическая 80°
  • PCLNL2020K09Державка токарная, 20X20, 95°, левое, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
  • PCLNL2525M09Державка токарная, 25X25, 95°, левое, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
  • PCLNR1616H09Державка токарная, 16X16, 95°, правое, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный, Форма пластины C — ромбическая 80°
  • PCLNR2020K09Державка токарная, 20X20, 95°, правое, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
  • PCLNR2525M09Державка токарная, 25X25, 95°, правое, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
  • PSC32-DCLNL22040-09Державка токарная Ø32 мм, 95°, левое, Длина корпуса 40 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный, Форма пластины C — ромбическая 80°
  • PSC32-DCLNR22040-09Державка токарная Ø32 мм, 95°, правое, Длина корпуса 40 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный, Форма пластины C — ромбическая 80°
  • PSC40-DCLNL27050-09Державка токарная Ø40 мм, 95°, левое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный, Форма пластины C — ромбическая 80°

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
