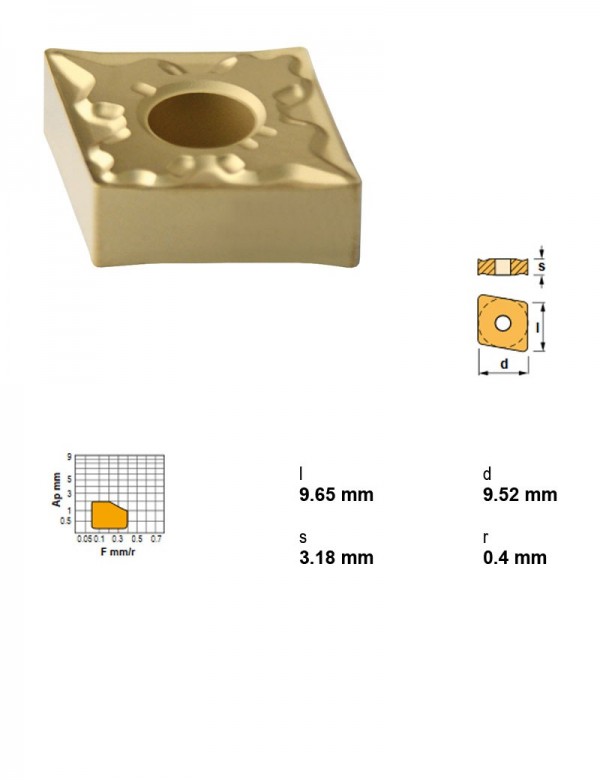

Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CNMG090304FC-TN15
Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.4 |
| Характер резания | Непрерывное, лёгкое прерывание |
| Марка сплава | TN15 |
| I.C. | 9,52 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
| Толщина пластины | 3,18 мм |
Другие типоразмеры серии
Пластины токарные — форма C (ромбическая 80°) — 105 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | I.C., мм | Задний угол | Толщина пластины, мм | Марка сплава | Применение | Группа материалов | В список |
|---|---|---|---|---|---|---|---|---|
| CNMG 120408-CM | 0.8 | 12,7 | Отрицательный | 4,76 | — | — | — | |
| CNMG 120408-MA TRH251 | 0.8 | 12,7 | Отрицательный | 4,76 | TRH251 | — | — | |
| CNMG 120408-MF V5125 | 0.8 | 12,7 | Отрицательный | 4,76 | V5125 | — | — | |
| CNMG 160612 HR V5125 | 1.2 | 15,875 | Отрицательный | 6,35 | V5125 | — | — | |
| CNMG 190612 NR IC8250 | 1.2 | 19,05 | Отрицательный | 6,35 | IC8250 | — | — | |
| CNMG 190612 S V7920 | 1.2 | 19,05 | Отрицательный | 6,35 | V7920 | — | — | |
| CNMG090304FC-TN15 | 0.4 | 9,52 | Отрицательный | 3,18 | TN15 | Точение | Сталь | Текущая |
| CNMG090308FC-TN15 | 0.8 | 9,52 | Отрицательный | 3,18 | TN15 | Точение | Сталь | |
| CNMG090308MC-TN35 | 0.8 | 9,52 | Отрицательный | 3,18 | TN35 | Точение | Нержавеющая сталь | |
| CNMG120404-LUF 4020 | 0.4 | 12,7 | Отрицательный | 4,76 | 4020 | — | — | |
| CNMG120404-ML V1120 | 0.4 | 12,7 | Отрицательный | 4,76 | V1120 | — | — | |
| CNMG120404-UC | 0.4 | 12,7 | Отрицательный | 4,76 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 27 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций CNMG090304FC-TN15 указан производителем как подходящий.
Оправки расточные18
- A16M-PCLNL09Оправка расточная Ø16 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A16M-PCLNR09Оправка расточная Ø16 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A20Q-PCLNL09Оправка расточная Ø20 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A20Q-PCLNR09Оправка расточная Ø20 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DCLNL13080-09Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-DCLNR13080-09Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-PCLNL13080-09Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-PCLNR13080-09Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-DCLNL13080-09Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-DCLNR13080-09Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-PCLNL13080-09Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-PCLNR13080-09Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- S16R-PCLNL09Оправка расточная Ø16 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S16R-PCLNR09Оправка расточная Ø16 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S20S-PCLNL09Оправка расточная Ø20 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S20S-PCLNR09Оправка расточная Ø20 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S25T-PCLNL09Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S25T-PCLNR09Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Державки токарные по ISO 56089
- PCLNL1616H09Державка токарная, 16X16, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PCLNL2020K09Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PCLNL2525M09Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PCLNR1616H09Державка токарная, 16X16, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PCLNR2020K09Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PCLNR2525M09Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-DCLNL22040-09Державка токарная Ø32 мм, 95°, левое, Длина корпуса 40 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-DCLNR22040-09Державка токарная Ø32 мм, 95°, правое, Длина корпуса 40 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DCLNL27050-09Державка токарная Ø40 мм, 95°, левое, Длина корпуса 50 мм, Крепление пластины Прижим за лунку, Задний угол Отрицательный
