Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CNMG090308MC-TN35

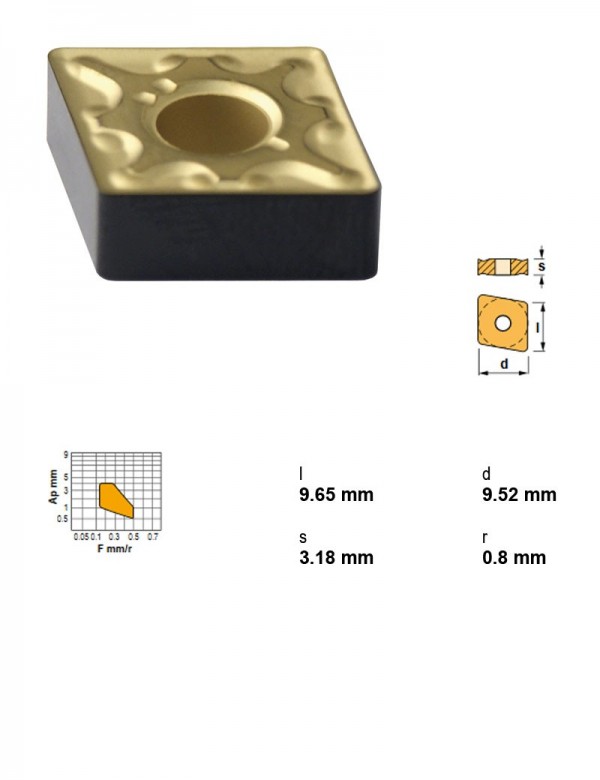

Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN35
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | TN35 |
| I.C. | 9,52 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Нержавеющая сталь |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
| Толщина пластины | 3,18 мм |
Другие типоразмеры серии
Пластины токарные — форма C (ромбическая 80°) — 71 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|
| CNGX160716CX6 | 1.6 | CX6 | 15,88 | Чугун | Отрицательный | 7,94 | — | — | |
| CNGX160716CX9 | 1.6 | CX9 | 15,88 | Чугун | Отрицательный | 7,94 | — | — | |
| CNMA120408TK15 | 0.4 | TK15 | 12,7 | Чугун | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| CNMA120412TK15 | 0.8 | TK15 | 12,7 | Чугун | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| CNMG090304FC-TN15 | 0.4 | TN15 | 9,52 | Сталь | Отрицательный | 3,18 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| CNMG090308FC-TN15 | 0.8 | TN15 | 9,52 | Сталь | Отрицательный | 3,18 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| CNMG090308MC-TN35 | 0.8 | TN35 | 9,52 | Нержавеющая сталь | Отрицательный | 3,18 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | Текущая |
| CNMG120404CC-NC25 | 0.4 | NC25 | 12,7 | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая | |
| CNMG120404FC-TN15 | 0.4 | TN15 | 12,7 | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| CNMG120404FC-TN30 | 0.4 | TN30 | 12,7 | Сталь | Отрицательный | 4,76 | Прерывистое | Чистовая | |
| CNMG120404FMC-TN15 | 0.4 | TN15 | 12,7 | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| CNMG120404MC-TN35 | 0.4 | TN35 | 12,7 | Нержавеющая сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 27 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций CNMG090308MC-TN35 указан производителем как подходящий.
Оправки расточные18
- A16M-PCLNL09Оправка расточная Ø16 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A16M-PCLNR09Оправка расточная Ø16 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A20Q-PCLNL09Оправка расточная Ø20 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A20Q-PCLNR09Оправка расточная Ø20 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DCLNL13080-09Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-DCLNR13080-09Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-PCLNL13080-09Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-PCLNR13080-09Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-DCLNL13080-09Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DCLNR13080-09Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-PCLNL13080-09Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-PCLNR13080-09Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S16R-PCLNL09Оправка расточная Ø16 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S16R-PCLNR09Оправка расточная Ø16 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S20S-PCLNL09Оправка расточная Ø20 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S20S-PCLNR09Оправка расточная Ø20 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S25T-PCLNL09Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S25T-PCLNR09Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Державки токарные по ISO 56089
- PCLNL1616H09Державка токарная, 16X16, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PCLNL2020K09Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PCLNL2525M09Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PCLNR1616H09Державка токарная, 16X16, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PCLNR2020K09Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PCLNR2525M09Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-DCLNL22040-09Державка токарная Ø32 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-DCLNR22040-09Державка токарная Ø32 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DCLNL27050-09Державка токарная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
