Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. A20Q-SDQCL11

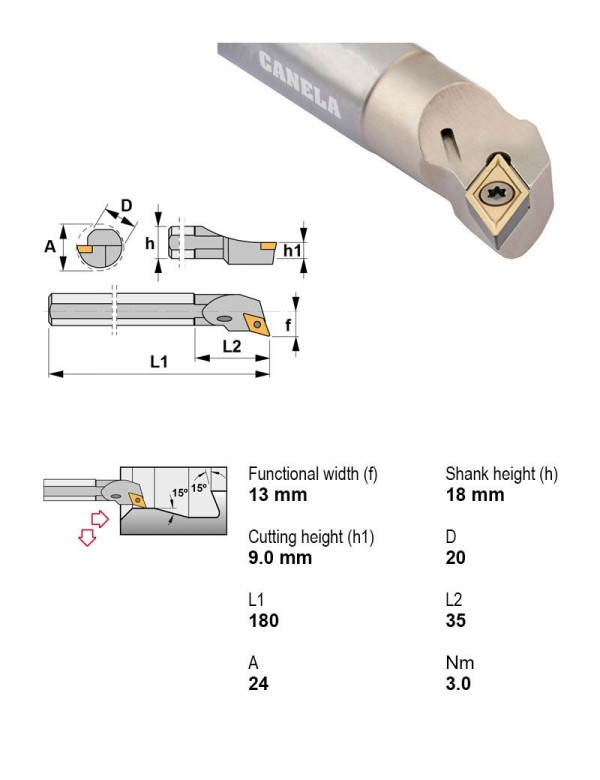

Оправка расточная Ø20 мм, 117°30', левое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 117°30' |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 20 |
| Задний угол | Положительный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|---|---|
| A16M-SDUCL07-EX | 93° | Центральный винт | Расточная оправка | Есть | Левое | 16 | Положительный | D — ромбическая 55° | |
| A16M-SDUCR07-EX | 93° | Центральный винт | Расточная оправка | Есть | Правое | 16 | Положительный | D — ромбическая 55° | |
| A16M-SVQCL11 | 107°30' | Центральный винт | Расточная оправка | Есть | Левое | 16 | Положительный | V — ромбическая 35° | |
| A16M-SVQCR11 | 107°30' | Центральный винт | Расточная оправка | Есть | Правое | 16 | Положительный | V — ромбическая 35° | |
| A16M-SVUCL11 | 93° | Центральный винт | Расточная оправка | Есть | Левое | 16 | Положительный | V — ромбическая 35° | |
| A16M-SVUCR11 | 93° | Центральный винт | Расточная оправка | Есть | Правое | 16 | Положительный | V — ромбическая 35° | |
| A20Q-SDQCL11 | 117°30' | Центральный винт | Расточная оправка | Есть | Левое | 20 | Положительный | D — ромбическая 55° | Текущая |
| A20Q-SDQCR11 | 117°30' | Центральный винт | Расточная оправка | Есть | Правое | 20 | Положительный | D — ромбическая 55° | |
| A20Q-SDUCL11-EX | 93° | Центральный винт | Расточная оправка | Есть | Левое | 20 | Положительный | D — ромбическая 55° | |
| A20Q-SDUCR11 | 93° | Центральный винт | Расточная оправка | Есть | Правое | 20 | Положительный | D — ромбическая 55° | |
| A20Q-SDUCR11-EX | 93° | Центральный винт | Расточная оправка | Есть | Правое | 20 | Положительный | D — ромбическая 55° | |
| A20Q-SVQCL11 | 107°30' | Центральный винт | Расточная оправка | Есть | Левое | 20 | Положительный | V — ромбическая 35° |
Совместимость
Связанные позиции по данным производителя — 17 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A20Q-SDQCL11.
Пластины токарные по ISO 183216
- DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
- DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
- DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
- DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
- DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
- DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
- DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
- DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
- DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
- DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое
Документы по позиции
Для этой позиции технический лист пока не привязан.
