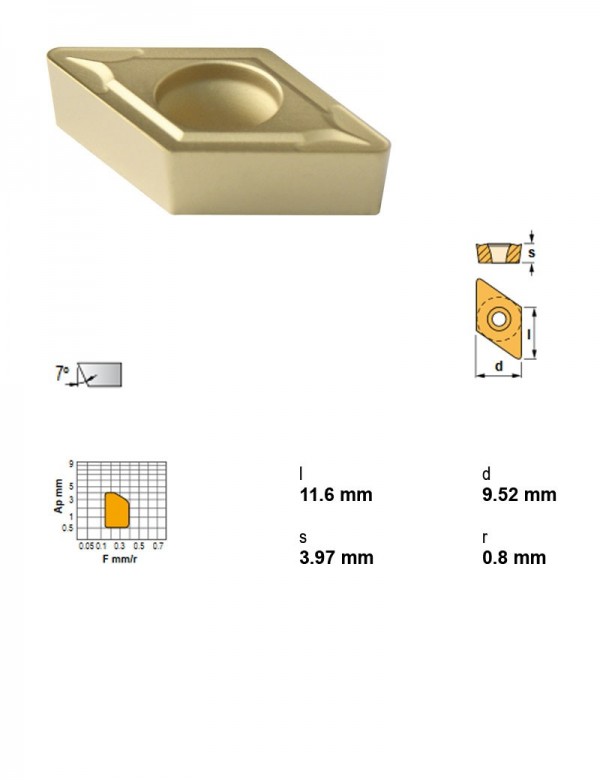

Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Толщина пластины 3,97 мм
Canela · Пластины токарные — форма D (ромбическая 55°) · арт. DCMT11T308TN35 (DCMT 11T308 TN35)

Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Толщина пластины 3,97 мм

ПрименениеТочение
Радиус при вершине0.8
Характер резанияЛёгкое прерывание
Марка сплаваTN35
I.C.9,52 мм
Вид обработкиЧистовая, получистовая
Группа материаловНержавеющая сталь
Задний уголПоложительный
Форма пластиныD — ромбическая 55°
Толщина пластины3,97 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул DCMT11T308TN35 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу DCMT11T308TN35 →

Другие типоразмеры серии

Пластины токарные — форма D (ромбическая 55°) — 98 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеI.C., ммЗадний уголТолщина пластины, ммМарка сплаваПрименениеГруппа материаловХарактер резанияВид обработкиВ список
DCMT11T304TN150.49,52Положительный3,97TN15ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
DCMT11T304TN300.49,52Положительный3,97TN30ТочениеСтальПрерывистоеЧистовая, получистовая
DCMT11T304TN350.49,52Положительный3,97TN35ТочениеНержавеющая стальЛёгкое прерываниеЧистовая, получистовая
DCMT11T308NC250.89,52Положительный3,97NC25ТочениеСтальНепрерывноеЧистовая, получистовая
DCMT11T308TN150.89,52Положительный3,97TN15ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
DCMT11T308TN300.89,52Положительный3,97TN30ТочениеСтальПрерывистоеЧистовая, получистовая
DCMT11T308TN350.89,52Положительный3,97TN35ТочениеНержавеющая стальЛёгкое прерываниеЧистовая, получистоваяТекущая
DCMT070204TN150.46,35Положительный2,38TN15ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
DCMT070204TN300.46,35Положительный2,38TN30ТочениеСтальПрерывистоеЧистовая, получистовая
DCMT070204TN350.46,35Положительный2,38TN35ТочениеНержавеющая стальЛёгкое прерываниеЧистовая, получистовая
DCMT150408TN150.812,7Положительный4,76TN15ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
DCMW11T304CB300.49,52Положительный3,97CB30ТочениеТвёрдые материалыНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая

Совместимость

Связанные позиции по данным производителя — 119 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций DCMT11T308TN35 указан производителем как подходящий.

Оправки расточные81

  • A20Q-SDQCL11Оправка расточная Ø20 мм, 117°30', левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A20Q-SDQCR11Оправка расточная Ø20 мм, 117°30', правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A20Q-SDUCL11-EXОправка расточная Ø20 мм, 93°, левое, Внутренняя подача СОЖ Есть, Форма пластины D — ромбическая 55°
  • A20Q-SDUCR11Оправка расточная Ø20 мм, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • A20Q-SDUCR11-EXОправка расточная Ø20 мм, 93°, правое, Внутренняя подача СОЖ Есть, Форма пластины D — ромбическая 55°
  • A25R-SDQCL11Оправка расточная Ø25 мм, 117°30', левое, Внутренняя подача СОЖ Есть
  • A25R-SDQCR11Оправка расточная Ø25 мм, 117°30', правое, Внутренняя подача СОЖ Есть
  • A25R-SDUCL11Оправка расточная Ø25 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • A25R-SDUCL11-EXОправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Есть, Форма пластины D — ромбическая 55°
  • A25R-SDUCR11Оправка расточная Ø25 мм, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • A25R-SDUCR11-EXОправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Форма пластины D — ромбическая 55°
  • A25X-SDUCL11-NГоловка режущая сменная для виброгасящих оправок Ø25 мм, 93°, левое
  • A25X-SDUCR11-NГоловка режущая сменная для виброгасящих оправок Ø25 мм, 93°, правое
  • A32S-SDQCL11Оправка расточная Ø32 мм, 117°30', левое, Внутренняя подача СОЖ Есть
  • A32S-SDQCR11Оправка расточная Ø32 мм, 117°30', правое
  • A32S-SDUCL11Оправка расточная Ø32 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • A32S-SDUCR11Оправка расточная Ø32 мм, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • A32X-SDUCL11-NГоловка режущая сменная для виброгасящих оправок Ø32 мм, 93°, левое, Диаметр задней части 1,575 дюйм, Под пластину, I.C. 9,52 мм
  • A32X-SDUCR11-NГоловка режущая сменная для виброгасящих оправок Ø32 мм, 93°, правое, Диаметр задней части 1,575 дюйм, Под пластину, I.C. 9,52 мм
  • A40T-SDQCL11Оправка расточная Ø40 мм, 117°30', левое, Внутренняя подача СОЖ Есть
  • A40T-SDQCR11Оправка расточная Ø40 мм, 117°30', правое, Внутренняя подача СОЖ Есть
  • A40T-SDUCL11Оправка расточная Ø40 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • A40T-SDUCR11Оправка расточная Ø40 мм, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • A40X-SDUCL11-NГоловка режущая сменная для виброгасящих оправок Ø40 мм, 93°, левое, Диаметр задней части 1,968 дюйм, Под пластину, I.C. 9,52 мм
  • A40X-SDUCR11-NГоловка режущая сменная для виброгасящих оправок Ø40 мм, 93°, правое, Диаметр задней части 1,968 дюйм, Под пластину, I.C. 9,52 мм
  • A50X-SDUCL11-NГоловка режущая сменная для виброгасящих оправок Ø50 мм, 93°, левое, Диаметр задней части 2,480 дюйм, Под пластину, I.C. 9,52 мм
  • A50X-SDUCR11-NГоловка режущая сменная для виброгасящих оправок Ø50 мм, 93°, правое, Диаметр задней части 2,480 дюйм, Под пластину, I.C. 9,52 мм
  • A60X-SDUCL11-NГоловка режущая сменная для виброгасящих оправок Ø60 мм, 93°, левое, Диаметр задней части 3,150 дюйм, Под пластину, I.C. 9,52 мм
  • A60X-SDUCR11-NГоловка режущая сменная для виброгасящих оправок Ø60 мм, 93°, правое, Диаметр задней части 3,150 дюйм, Под пластину, I.C. 9,52 мм
  • E20S-SDUCL11Оправка расточная Ø20 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • E20S-SDUCR11Оправка расточная Ø20 мм, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • E25T-SDQCR11Оправка расточная Ø32 мм, 117°30', правое
  • E25T-SDUCR11Оправка расточная Ø25 мм, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC32-SDUCL13075-11Оправка расточная Ø32 мм, 93°, левое, Диаметр корпуса 13 мм, Длина корпуса 75 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC32-SDUCL17090-11Оправка расточная Ø32 мм, 93°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC32-SDUCL22064-11Оправка расточная Ø32 мм, 93°, левое, Диаметр корпуса 22 мм, Длина корпуса 64 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC32-SDUCL22096-11Оправка расточная Ø32 мм, 93°, левое, Диаметр корпуса 22 мм, Длина корпуса 96 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC32-SDUCR13075-11Оправка расточная Ø32 мм, 93°, правое, Диаметр корпуса 13 мм, Длина корпуса 75 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC32-SDUCR17090-11Оправка расточная Ø32 мм, 93°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC32-SDUCR22064-11Оправка расточная Ø32 мм, 93°, правое, Диаметр корпуса 22 мм, Длина корпуса 64 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°

Показаны первые 40 из 81. Остальные — в разделе Оправки расточные.

Державки токарные по ISO 560838

  • PSC32-SDJCL22040-11Державка токарная Ø32 мм, 93°, левое, Длина корпуса 40 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC32-SDJCR22040-11Державка токарная Ø32 мм, 93°, правое, Длина корпуса 40 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC32-SDNCN00040-11Державка токарная Ø32 мм, 63°
  • PSC40-SDJCL27050-11Державка токарная Ø40 мм, 93°, левое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный, Форма пластины D — ромбическая 55°
  • PSC40-SDJCR27050-11Державка токарная Ø40 мм, 93°, правое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный, Форма пластины D — ромбическая 55°
  • PSC40-SDNCN00050-11Державка токарная Ø40 мм, 63°, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC50-SDJCL35060-11Державка токарная Ø50 мм, 93°, левое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный, Форма пластины D — ромбическая 55°
  • PSC50-SDJCR35060-11Державка токарная Ø50 мм, 93°, правое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный, Форма пластины D — ромбическая 55°
  • PSC50-SDNCN00060-11Державка токарная Ø50 мм, 63°, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC63-SDJCL45065-11Державка токарная Ø63 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Задний угол Положительный, Форма пластины D — ромбическая 55°
  • PSC63-SDJCR45065-11Державка токарная Ø63 мм, 93°, правое, Под пластину, I.C. 9,52 мм, Задний угол Положительный, Форма пластины D — ромбическая 55°
  • SDACL1212M11Державка токарная, 12X12, 90°, левое, точение, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • SDACL1616M11Державка токарная, 16X16, 90°, левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • SDACR1212M11Державка токарная, 12X12, 90°, правое, точение, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • SDACR1616M11Державка токарная, 16X16, 90°, правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • SDHCL1616H11Державка токарная, 16X16, 107°30', левое
  • SDHCL2020K11Державка токарная, 20X20, 107°30', левое, Форма пластины D — ромбическая 55°
  • SDHCL2525M11Державка токарная, 25X25, 107°30', левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • SDHCR1616H11Державка токарная, 16X16, 107°30', правое
  • SDHCR2020K11Державка токарная, 20X20, 107°30', правое, Форма пластины D — ромбическая 55°
  • SDHCR2525M11Державка токарная, 25X25, 107°30', правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • SDJCL1212F11Державка токарная, 12X12, 93°, левое, точение, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • SDJCL1212M11Державка токарная, 12X12, 93°, левое, точение, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • SDJCL1616H11Державка токарная, 16X16, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • SDJCL1616M11Державка токарная, 16X16, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • SDJCL2020K11-AДержавка токарная, 20X20, 93°, левое, Форма пластины D — ромбическая 55°
  • SDJCL2525M11-AДержавка токарная, 25X25, 93°, левое, Форма пластины D — ромбическая 55°
  • SDJCR1212F11Державка токарная, 12X12, 93°, правое, точение, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • SDJCR1212M11Державка токарная, 12X12, 93°, правое, точение, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • SDJCR1616H11Державка токарная, 16X16, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • SDJCR1616M11Державка токарная, 16X16, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • SDJCR2020K11-AДержавка токарная, 20X20, 93°, правое, Форма пластины D — ромбическая 55°
  • SDJCR2525M11-AДержавка токарная, 25X25, 93°, правое, Форма пластины D — ромбическая 55°
  • SDNCN1212M11Державка токарная, 12X12, 63°, Под пластину, I.C. 9,52 мм
  • SDNCN1616H11Державка токарная, 16X16, 63°
  • SDNCN1616M11Державка токарная, 16X16, 63°
  • SDNCN2020K11Державка токарная, 20X20, 63°, Под пластину, I.C. 9,52 мм
  • SDNCN2525M11Державка токарная, 25X25, 63°, Под пластину, I.C. 9,52 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
