Canela · Пластины токарные — форма D (ромбическая 55°) · арт. DCMW11T308CBN

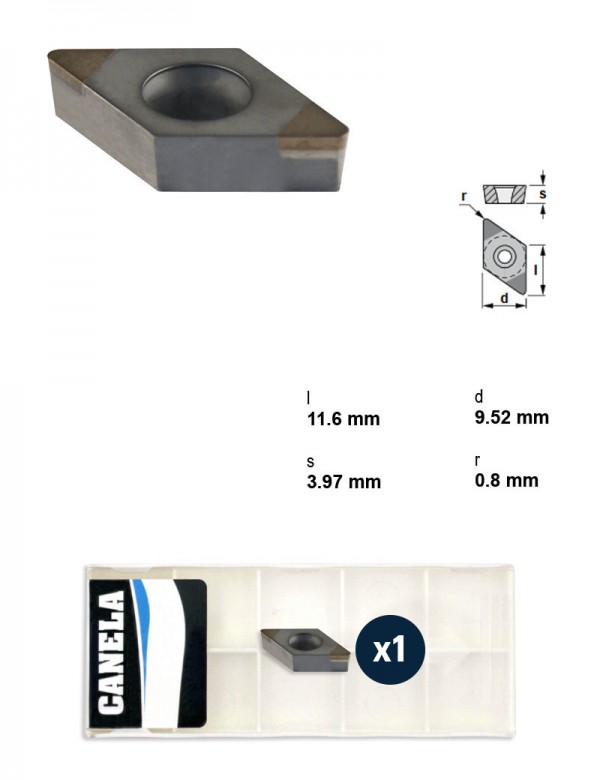

Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN

Применение	Точение
Радиус при вершине	0.8
Характер резания	Непрерывное, лёгкое прерывание, прерывистое
Марка сплава	CBN
I.C.	9,52 мм
Вид обработки	Чистовая, получистовая
Группа материалов	Твёрдые материалы
Задний угол	Положительный
Форма пластины	D — ромбическая 55°
Толщина пластины	3,97 мм

Другие типоразмеры серии

Пластины токарные — форма D (ромбическая 55°) — 82 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

Артикул	Радиус при вершине	I.C., мм	Применение	Марка сплава	Группа материалов	Задний угол	Толщина пластины, мм	Характер резания	Вид обработки	В список
DCMT150408TN15	0.8	12,7	Точение	TN15	Сталь	Положительный	4,76	Непрерывное, лёгкое прерывание	Чистовая, получистовая
DCMW11T304CB30	0.4	9,52	Точение	CB30	Твёрдые материалы	Положительный	3,97	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая
DCMW11T304CB70	0.4	9,52	Точение	CB70	Твёрдые материалы	Положительный	3,97	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая
DCMW11T304KM15	0.4	9,52	Точение	KM15	Чугун	Положительный	3,97	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая
DCMW11T308CB30	0.8	9,52	Точение	CB30	Твёрдые материалы	Положительный	3,97	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая
DCMW11T308CB70	0.8	9,52	Точение	CB70	Твёрдые материалы	Положительный	3,97	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая
DCMW11T308CBN	0.8	9,52	Точение	CBN	Твёрдые материалы	Положительный	3,97	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая	Текущая
DCMW11T308KM15	0.8	9,52	Точение	KM15	Чугун	Положительный	3,97	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая
DCMW070204CB30	0.4	6,35	Точение	CB30	Твёрдые материалы	Положительный	2,38	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая
DCMW070204CB70	0.4	6,35	Точение	CB70	Твёрдые материалы	Положительный	2,38	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая
DCMW150408KM15	0.8	12,7	Точение	KM15	Чугун	Положительный	4,76	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая
DNGA150404CB70	0.4	12,7	Точение	CB70	Твёрдые материалы	Отрицательный	4,76	—	—

Показать ещё · всего в серии 82

Совместимость

Связанные позиции по данным производителя — 119 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций DCMW11T308CBN указан производителем как подходящий.

Оправки расточные81

A20Q-SDQCL11Оправка расточная Ø20 мм, 117°30', левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
A20Q-SDQCR11Оправка расточная Ø20 мм, 117°30', правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
A20Q-SDUCL11-EXОправка расточная Ø20 мм, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
A20Q-SDUCR11Оправка расточная Ø20 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A20Q-SDUCR11-EXОправка расточная Ø20 мм, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный
A25R-SDQCL11Оправка расточная Ø25 мм, 117°30', левое, Внутренняя подача СОЖ Есть
A25R-SDQCR11Оправка расточная Ø25 мм, 117°30', правое, Внутренняя подача СОЖ Есть
A25R-SDUCL11Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A25R-SDUCL11-EXОправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
A25R-SDUCR11Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A25R-SDUCR11-EXОправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный
A25X-SDUCL11-NОправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A25X-SDUCR11-NОправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A32S-SDQCL11Оправка расточная Ø32 мм, 117°30', левое, Внутренняя подача СОЖ Есть
A32S-SDQCR11Оправка расточная Ø32 мм, 117°30', правое, Внутренняя подача СОЖ Есть
A32S-SDUCL11Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A32S-SDUCR11Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A32X-SDUCL11-NОправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A32X-SDUCR11-NОправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A40T-SDQCL11Оправка расточная Ø40 мм, 117°30', левое, Внутренняя подача СОЖ Есть
A40T-SDQCR11Оправка расточная Ø40 мм, 117°30', правое, Внутренняя подача СОЖ Есть
A40T-SDUCL11Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A40T-SDUCR11Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A40X-SDUCL11-NОправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A40X-SDUCR11-NОправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A50X-SDUCL11-NОправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A50X-SDUCR11-NОправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A60X-SDUCL11-NОправка расточная Ø60 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
A60X-SDUCR11-NОправка расточная Ø60 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
E20S-SDUCL11Оправка расточная Ø20 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
E20S-SDUCR11Оправка расточная Ø20 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
E25T-SDQCR11Оправка расточная Ø32 мм, 117°30', правое, Внутренняя подача СОЖ Есть
E25T-SDUCR11Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC32-SDUCL13075-11Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC32-SDUCL17090-11Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC32-SDUCL22064-11Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC32-SDUCL22096-11Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC32-SDUCR13075-11Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC32-SDUCR17090-11Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC32-SDUCR22064-11Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный

Показаны первые 40 из 81. Остальные — в разделе Оправки расточные.

Державки токарные по ISO 560838

PSC32-SDJCL22040-11Державка токарная Ø32 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC32-SDJCR22040-11Державка токарная Ø32 мм, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC32-SDNCN00040-11Державка токарная Ø32 мм, 63°
PSC40-SDJCL27050-11Державка токарная Ø40 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC40-SDJCR27050-11Державка токарная Ø40 мм, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC40-SDNCN00050-11Державка токарная Ø40 мм, 63°, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC50-SDJCL35060-11Державка токарная Ø50 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC50-SDJCR35060-11Державка токарная Ø50 мм, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC50-SDNCN00060-11Державка токарная Ø50 мм, 63°, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC63-SDJCL45065-11Державка токарная Ø63 мм, 93°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
PSC63-SDJCR45065-11Державка токарная Ø63 мм, 93°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
SDACL1212M11Державка токарная, 12X12, 90°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
SDACL1616M11Державка токарная, 16X16, 90°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
SDACR1212M11Державка токарная, 12X12, 90°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
SDACR1616M11Державка токарная, 16X16, 90°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
SDHCL1616H11Державка токарная, 16X16, 107°30', левое
SDHCL2020K11Державка токарная, 20X20, 107°30', левое, Применение внутреннее торцевание, профилирование, точение
SDHCL2525M11Державка токарная, 25X25, 107°30', левое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 9,52 мм
SDHCR1616H11Державка токарная, 16X16, 107°30', правое
SDHCR2020K11Державка токарная, 20X20, 107°30', правое, Применение внутреннее торцевание, профилирование, точение
SDHCR2525M11Державка токарная, 25X25, 107°30', правое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 9,52 мм
SDJCL1212F11Державка токарная, 12X12, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
SDJCL1212M11Державка токарная, 12X12, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
SDJCL1616H11Державка токарная, 16X16, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
SDJCL1616M11Державка токарная, 16X16, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
SDJCL2020K11-AДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
SDJCL2525M11-AДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
SDJCR1212F11Державка токарная, 12X12, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
SDJCR1212M11Державка токарная, 12X12, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
SDJCR1616H11Державка токарная, 16X16, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
SDJCR1616M11Державка токарная, 16X16, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
SDJCR2020K11-AДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный
SDJCR2525M11-AДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный
SDNCN1212M11Державка токарная, 12X12, 63°, Под пластину, I.C. 9,52 мм
SDNCN1616H11Державка токарная, 16X16, 63°
SDNCN1616M11Державка токарная, 16X16, 63°
SDNCN2020K11Державка токарная, 20X20, 63°, Под пластину, I.C. 9,52 мм
SDNCN2525M11Державка токарная, 25X25, 63°, Под пластину, I.C. 9,52 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
