Canela · Пластины токарные — точение · арт. DCMT11T308TN30

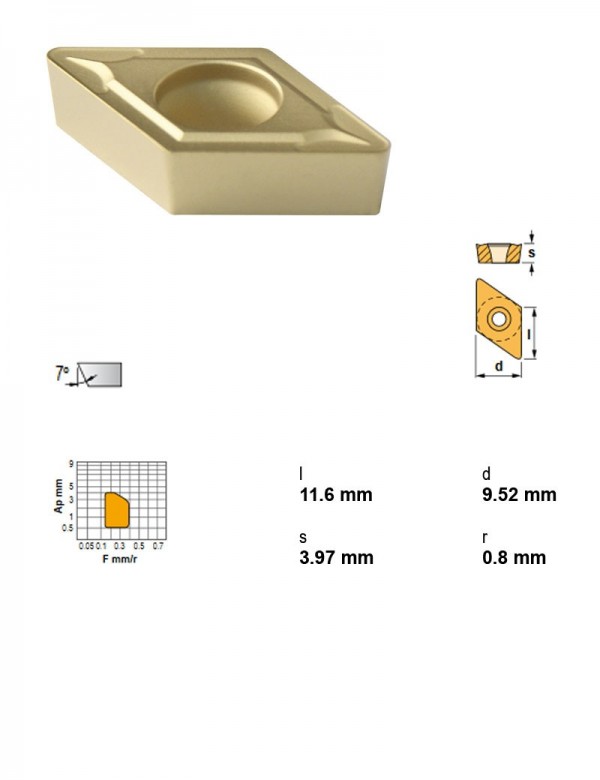

Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Марка сплава | TN30 |
| Вписанная окружность (IC) | 9,52 |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | D — ромбическая 55° |
| Толщина пластины | 3,97 |
Другие типоразмеры серии
Пластины токарные — точение — 367 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | Группа материалов | Форма пластины | Толщина пластины | Вписанная окружность (IC) | Задний угол | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|
| DCMT11T304NC25 | NC25 | Сталь | D — ромбическая 55° | 3,97 | 9,52 | Положительный | 0.4 | |
| DCMT11T304TN15 | TN15 | Сталь | D — ромбическая 55° | 3,97 | 9,52 | Положительный | 0.4 | |
| DCMT11T304TN30 | TN30 | Сталь | D — ромбическая 55° | 3,97 | 9,52 | Положительный | 0.4 | |
| DCMT11T304TN35 | TN35 | Нержавеющая сталь | D — ромбическая 55° | 3,97 | 9,52 | Положительный | 0.4 | |
| DCMT11T308NC25 | NC25 | Сталь | D — ромбическая 55° | 3,97 | 9,52 | Положительный | 0.8 | |
| DCMT11T308TN15 | TN15 | Сталь | D — ромбическая 55° | 3,97 | 9,52 | Положительный | 0.8 | |
| DCMT11T308TN30 | TN30 | Сталь | D — ромбическая 55° | 3,97 | 9,52 | Положительный | 0.8 | Текущая |
| DCMT11T308TN35 | TN35 | Нержавеющая сталь | D — ромбическая 55° | 3,97 | 9,52 | Положительный | 0.8 | |
| DCMT070204TN15 | TN15 | Сталь | D — ромбическая 55° | 2,38 | 6,35 | Положительный | 0.4 | |
| DCMT070204TN30 | TN30 | Сталь | D — ромбическая 55° | 2,38 | 6,35 | Положительный | 0.4 | |
| DCMT070204TN35 | TN35 | Нержавеющая сталь | D — ромбическая 55° | 2,38 | 6,35 | Положительный | 0.4 | |
| DCMT150408TN15 | TN15 | Сталь | D — ромбическая 55° | 4,76 | 12,7 | Положительный | 0.8 |
Совместимость
Связанные позиции по данным производителя — 119 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций DCMT11T308TN30 указан производителем как подходящий.
Оправки расточные81
- A20Q-SDQCL11Оправка расточная Ø20 мм, 117°30', левое
- A20Q-SDQCR11Оправка расточная Ø20 мм, 117°30', правое
- A20Q-SDUCL11-EXОправка расточная Ø20 мм, 93°, левое
- A20Q-SDUCR11Оправка расточная Ø20 мм, 93°, правое
- A20Q-SDUCR11-EXОправка расточная Ø20 мм, 93°, правое
- A25R-SDQCL11Оправка расточная Ø25 мм, 117°30', левое
- A25R-SDQCR11Оправка расточная Ø25 мм, 117°30', правое
- A25R-SDUCL11Оправка расточная Ø25 мм, 93°, левое
- A25R-SDUCL11-EXОправка расточная Ø25 мм, 93°, левое
- A25R-SDUCR11Оправка расточная Ø25 мм, 93°, правое
- A25R-SDUCR11-EXОправка расточная Ø25 мм, 93°, правое
- A25X-SDUCL11-NОправка расточная Ø25 мм, 93°, левое
- A25X-SDUCR11-NОправка расточная Ø25 мм, 93°, правое
- A32S-SDQCL11Оправка расточная Ø32 мм, 117°30', левое
- A32S-SDQCR11Оправка расточная Ø32 мм, 117°30', правое
- A32S-SDUCL11Оправка расточная Ø32 мм, 93°, левое
- A32S-SDUCR11Оправка расточная Ø32 мм, 93°, правое
- A32X-SDUCL11-NОправка расточная Ø32 мм, 93°, левое
- A32X-SDUCR11-NОправка расточная Ø32 мм, 93°, правое
- A40T-SDQCL11Оправка расточная Ø40 мм, 117°30', левое
- A40T-SDQCR11Оправка расточная Ø40 мм, 117°30', правое
- A40T-SDUCL11Оправка расточная Ø40 мм, 93°, левое
- A40T-SDUCR11Оправка расточная Ø40 мм, 93°, правое
- A40X-SDUCL11-NОправка расточная Ø40 мм, 93°, левое
- A40X-SDUCR11-NОправка расточная Ø40 мм, 93°, правое
- A50X-SDUCL11-NОправка расточная Ø50 мм, 93°, левое
- A50X-SDUCR11-NОправка расточная Ø50 мм, 93°, правое
- A60X-SDUCL11-NОправка расточная Ø60 мм, 93°, левое
- A60X-SDUCR11-NОправка расточная Ø60 мм, 93°, правое
- E20S-SDUCL11Оправка расточная Ø20 мм, 93°, левое
- E20S-SDUCR11Оправка расточная Ø20 мм, 93°, правое
- E25T-SDQCR11Оправка расточная Ø32 мм, 117°30', правое
- E25T-SDUCR11Оправка расточная Ø25 мм, 93°, правое
- PSC32-SDUCL13075-11Оправка расточная Ø32 мм, 93°, левое
- PSC32-SDUCL17090-11Оправка расточная Ø32 мм, 93°, левое
- PSC32-SDUCL22064-11Оправка расточная Ø32 мм, 93°, левое
- PSC32-SDUCL22096-11Оправка расточная Ø32 мм, 93°, левое
- PSC32-SDUCR13075-11Оправка расточная Ø32 мм, 93°, правое
- PSC32-SDUCR17090-11Оправка расточная Ø32 мм, 93°, правое
- PSC32-SDUCR22064-11Оправка расточная Ø32 мм, 93°, правое
Показаны первые 40 из 81. Остальные — в разделе Оправки расточные.
Державки токарные по ISO 560838
- PSC32-SDJCL22040-11Державка токарная Ø32 мм, 93°, левое
- PSC32-SDJCR22040-11Державка токарная Ø32 мм, 93°, правое
- PSC32-SDNCN00040-11Державка токарная Ø32 мм, 63°
- PSC40-SDJCL27050-11Державка токарная Ø40 мм, 93°, левое
- PSC40-SDJCR27050-11Державка токарная Ø40 мм, 93°, правое
- PSC40-SDNCN00050-11Державка токарная Ø40 мм, 63°
- PSC50-SDJCL35060-11Державка токарная Ø50 мм, 93°, левое
- PSC50-SDJCR35060-11Державка токарная Ø50 мм, 93°, правое
- PSC50-SDNCN00060-11Державка токарная Ø50 мм, 63°
- PSC63-SDJCL45065-11Державка токарная Ø63 мм, 93°, левое
- PSC63-SDJCR45065-11Державка токарная Ø63 мм, 93°, правое
- SDACL1212M11Державка токарная, 12X12, 90°, левое
- SDACL1616M11Державка токарная, 16X16, 90°, левое
- SDACR1212M11Державка токарная, 12X12, 90°, правое
- SDACR1616M11Державка токарная, 16X16, 90°, правое
- SDHCL1616H11Державка токарная, 16X16, 107°30', левое
- SDHCL2020K11Державка токарная, 20X20, 107°30', левое
- SDHCL2525M11Державка токарная, 25X25, 107°30', левое
- SDHCR1616H11Державка токарная, 16X16, 107°30', правое
- SDHCR2020K11Державка токарная, 20X20, 107°30', правое
- SDHCR2525M11Державка токарная, 25X25, 107°30', правое
- SDJCL1212F11Державка токарная, 12X12, 93°, левое
- SDJCL1212M11Державка токарная, 12X12, 93°, левое
- SDJCL1616H11Державка токарная, 16X16, 93°, левое
- SDJCL1616M11Державка токарная, 16X16, 93°, левое
- SDJCL2020K11-AДержавка токарная, 20X20, 93°, левое
- SDJCL2525M11-AДержавка токарная, 25X25, 93°, левое
- SDJCR1212F11Державка токарная, 12X12, 93°, правое
- SDJCR1212M11Державка токарная, 12X12, 93°, правое
- SDJCR1616H11Державка токарная, 16X16, 93°, правое
- SDJCR1616M11Державка токарная, 16X16, 93°, правое
- SDJCR2020K11-AДержавка токарная, 20X20, 93°, правое
- SDJCR2525M11-AДержавка токарная, 25X25, 93°, правое
- SDNCN1212M11Державка токарная, 12X12, 63°
- SDNCN1616H11Державка токарная, 16X16, 63°
- SDNCN1616M11Державка токарная, 16X16, 63°
- SDNCN2020K11Державка токарная, 20X20, 63°
- SDNCN2525M11Державка токарная, 25X25, 63°
Документы по позиции
Для этой позиции технический лист пока не привязан.
