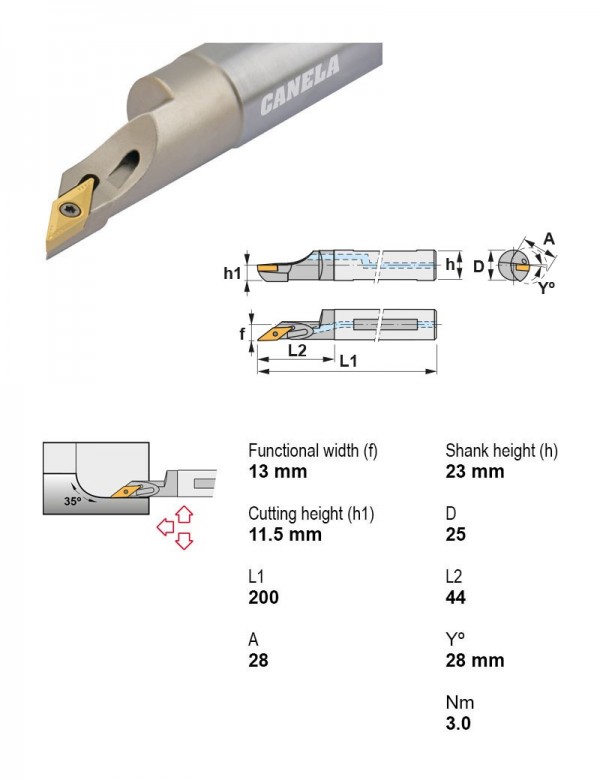

Canela · Оправки расточные — центральный винт, пластина V (ромбическая 35°) · арт. A25R-SVJCR16
Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 25 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина V (ромбическая 35°) — 118 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| A20Q-SVJCR11 | внутреннее торцевание, внутреннее точение | 93° | Расточная оправка | Есть | Правое | 20 | 6.35 | |
| A20Q-SVQCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Есть | Левое | 20 | 6.35 | |
| A20Q-SVQCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Есть | Правое | 20 | 6.35 | |
| A20Q-SVUCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Есть | Левое | 20 | 6.35 | |
| A20Q-SVUCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Есть | Правое | 20 | 6.35 | |
| A25R-SVJCL16 | внутреннее торцевание, внутреннее точение | 93° | Расточная оправка | Есть | Левое | 25 | 9.52 | |
| A25R-SVJCR16 | внутреннее торцевание, внутреннее точение | 93° | Расточная оправка | Есть | Правое | 25 | 9.52 | Текущая |
| A25R-SVQCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Есть | Левое | 25 | 9.52 | |
| A25R-SVQCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Есть | Правое | 25 | 9.52 | |
| A25R-SVUBL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Есть | Левое | 25 | 9.52 | |
| A25R-SVUBR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Есть | Правое | 25 | 9.52 | |
| A25R-SVUCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Есть | Левое | 25 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A25R-SVJCR16.
Пластины фрезерные3
- VCGT160404-ALKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая
- VCGT160404-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- VCGT160412-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 1,2, Вид обработки Чистовая, получистовая
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
