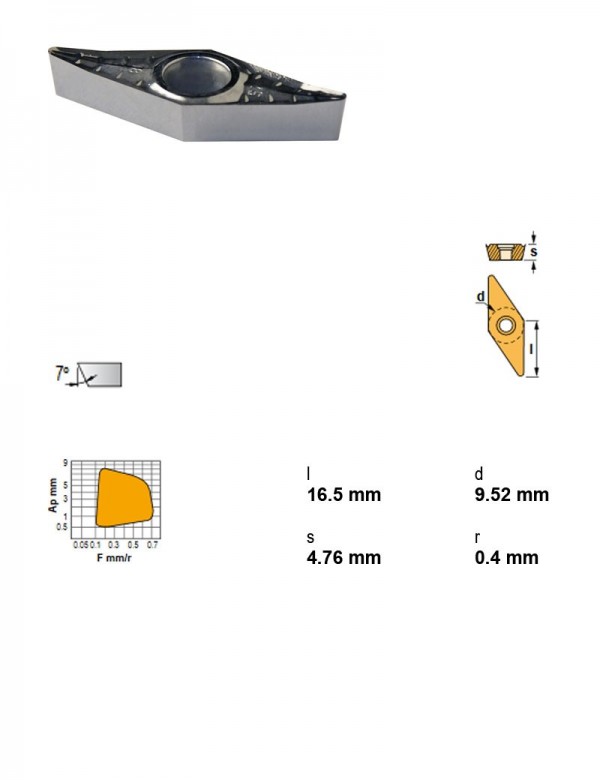

Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
Canela · Пластины токарные — форма V (ромбическая 35°) · арт. VCGT160404-APKM15

Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая

Применениефрезерование, точение
Радиус при вершине0.4
Характер резанияНепрерывное, лёгкое прерывание, прерывистое
Марка сплаваKM15
I.C.9,52 мм
Вид обработкиЧистовая, получистовая
Группа материаловЧугун
Задний уголПоложительный
Форма пластиныV — ромбическая 35°
Толщина пластины4,76 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул VCGT160404-APKM15 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу VCGT160404-APKM15 →

Другие типоразмеры серии

Пластины токарные — форма V (ромбическая 35°) — 33 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеМарка сплаваI.C., ммЗадний уголТолщина пластины, ммПрименениеГруппа материаловХарактер резанияВид обработкиВ список
VBMT160404TN150.4TN159,52Положительный4,76ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
VBMT160408TN150.8TN159,52Положительный4,76ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
VCGT 160404-AL TRH 2015K0.4TRH 2015K9,525Положительный4,76————
VCGT110302-LHC YF1540.2YF1546,35Положительный3,18————
VCGT110304-ALKM150.4KM156,35Положительный3,18фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
VCGT160404-ALKM150.4KM159,52Положительный4,76фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
VCGT160404-APKM150.4KM159,52Положительный4,76фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистоваяТекущая
VCGT160408-ALKM150.8KM159,52Положительный4,76фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
VCGT160408-APKM150.8KM159,52Положительный4,76фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
VCGT160412-ALKM151.2KM159,52Положительный4,76фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
VCGT160412-APKM151.2KM159,52Положительный4,76фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
VCGT220530-ALKM153.0KM1512,7Положительный5,56фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
Показать ещё · всего в серии 33

Совместимость

Связанные позиции по данным производителя — 95 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций VCGT160404-APKM15 указан производителем как подходящий.

Оправки расточные50

  • A25R-SVJCL16Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A25R-SVJCR16Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A25R-SVQCL16Оправка расточная Ø25 мм, 107°30', левое, Внутренняя подача СОЖ Есть
  • A25R-SVQCR16Оправка расточная Ø25 мм, 107°30', правое, Внутренняя подача СОЖ Есть
  • A25R-SVUCL16Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A25R-SVUCR16Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • A32S-SVQCL16Оправка расточная Ø32 мм, 107°30', левое
  • A32S-SVQCR16Оправка расточная Ø32 мм, 107°30', правое
  • A32S-SVUCL16Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A32S-SVUCR16Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A40T-SVQCL16Оправка расточная Ø40 мм, 107°30', левое, Присоединение Расточная оправка, Под пластину, I.C. 9,52 мм
  • A40T-SVQCR16Оправка расточная Ø40 мм, 107°30', правое, Присоединение Расточная оправка, Под пластину, I.C. 9,52 мм
  • A40T-SVUCL16Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A40T-SVUCR16Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • PSC40-SVQCL18090-16Оправка расточная Ø40 мм, 107°30', левое, Диаметр корпуса 18 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-SVQCL22110-16Оправка расточная Ø40 мм, 107°30', левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-SVQCL27080-16Оправка расточная Ø40 мм, 107°30', левое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-SVQCL27120-16Оправка расточная Ø40 мм, 107°30', левое, Диаметр корпуса 27 мм, Длина корпуса 120 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-SVQCR18090-16Оправка расточная Ø40 мм, 107°30', правое, Диаметр корпуса 18 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-SVQCR22110-16Оправка расточная Ø40 мм, 107°30', правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-SVQCR27080-16Оправка расточная Ø40 мм, 107°30', правое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-SVQCR27120-16Оправка расточная Ø40 мм, 107°30', правое, Диаметр корпуса 27 мм, Длина корпуса 120 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC50-SVQCL18090-16Оправка расточная Ø50 мм, 107°30', левое, Диаметр корпуса 18 мм, Длина корпуса 90 мм
  • PSC50-SVQCL22110-16Оправка расточная Ø50 мм, 107°30', левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм
  • PSC50-SVQCL27140-16Оправка расточная Ø50 мм, 107°30', левое, Диаметр корпуса 27 мм, Длина корпуса 140 мм
  • PSC50-SVQCL35100-16Оправка расточная Ø50 мм, 107°30', левое, Диаметр корпуса 35 мм, Длина корпуса 100 мм
  • PSC50-SVQCL35150-16Оправка расточная Ø50 мм, 107°30', левое, Диаметр корпуса 35 мм, Длина корпуса 150 мм
  • PSC50-SVQCR18090-16Оправка расточная Ø50 мм, 107°30', правое, Диаметр корпуса 18 мм, Длина корпуса 90 мм
  • PSC50-SVQCR22110-16Оправка расточная Ø50 мм, 107°30', правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм
  • PSC50-SVQCR27140-16Оправка расточная Ø50 мм, 107°30', правое, Диаметр корпуса 27 мм, Длина корпуса 140 мм
  • PSC50-SVQCR35100-16Оправка расточная Ø50 мм, 107°30', правое, Диаметр корпуса 35 мм, Длина корпуса 100 мм
  • PSC50-SVQCR35150-16Оправка расточная Ø50 мм, 107°30', правое, Диаметр корпуса 35 мм, Длина корпуса 150 мм
  • PSC63-SVQCL22120-16Оправка расточная Ø63 мм, 107°30', левое, Диаметр корпуса 22 мм, Длина корпуса 120 мм
  • PSC63-SVQCL27145-16Оправка расточная Ø63 мм, 107°30', левое, Диаметр корпуса 27 мм, Длина корпуса 145 мм
  • PSC63-SVQCL35175-16Оправка расточная Ø63 мм, 107°30', левое, Диаметр корпуса 35 мм, Длина корпуса 175 мм
  • PSC63-SVQCR22120-16Оправка расточная Ø63 мм, 107°30', правое, Диаметр корпуса 22 мм, Длина корпуса 120 мм
  • PSC63-SVQCR27145-16Оправка расточная Ø63 мм, 107°30', правое, Диаметр корпуса 27 мм, Длина корпуса 145 мм
  • PSC63-SVQCR35175-16Оправка расточная Ø63 мм, 107°30', правое, Диаметр корпуса 35 мм, Длина корпуса 175 мм
  • S16R-SVQCL13Оправка расточная Ø16 мм, 107°30', левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 7,94 мм
  • S16R-SVQCR13Оправка расточная Ø16 мм, 107°30', правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 7,94 мм

Показаны первые 40 из 50. Остальные — в разделе Оправки расточные.

Державки токарные по ISO 560844

  • PSC40-SVHCL27050-16Державка токарная Ø40 мм, 107°30', левое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC40-SVHCR27050-16Державка токарная Ø40 мм, 107°30', правое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC40-SVJCL27050-16Державка токарная Ø40 мм, 93°, левое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC40-SVJCR27050-16Державка токарная Ø40 мм, 93°, правое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC40-SVVCN00050-16Державка токарная Ø40 мм, 72°30', Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC50-SVHCL35060-16Державка токарная Ø50 мм, 107°30', левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC50-SVHCR35060-16Державка токарная Ø50 мм, 107°30', правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC50-SVJCL35060-16Державка токарная Ø50 мм, 93°, левое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC50-SVJCR35060-16Державка токарная Ø50 мм, 93°, правое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC50-SVVCN00060-16Державка токарная Ø50 мм, 72°30', Крепление пластины Центральный винт, Задний угол Положительный
  • PSC63-SVHCL45065-16Державка токарная Ø63 мм, 107°30', левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC63-SVHCR45065-16Державка токарная Ø63 мм, 107°30', правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC63-SVJCL45065-16Державка токарная Ø63 мм, 93°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC63-SVJCR45065-16Державка токарная Ø63 мм, 93°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • PSC63-SVVCN00065-16Державка токарная Ø63 мм, 72°30', Крепление пластины Центральный винт, Задний угол Положительный
  • SVACL1212M16Державка токарная, 12X12, 90°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Форма пластины V — ромбическая 35°
  • SVACL1616M16Державка токарная, 16X16, 90°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • SVACR1212M16Державка токарная, 12X12, 90°, правое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Форма пластины V — ромбическая 35°
  • SVACR1616M16Державка токарная, 16X16, 90°, правое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • SVHCL2020K16Державка токарная, 20X20, 107°30', левое, Применение Профилирование
  • SVHCL2525M16Державка токарная, 25X25, 107°30', левое, Применение Профилирование, Под пластину, I.C. 9,52 мм
  • SVHCL3225P16Державка токарная, 32X25, 107°30', левое, Под пластину, I.C. 9,52 мм
  • SVHCR2020K16Державка токарная, 20X20, 107°30', правое, Применение Профилирование
  • SVHCR2525M16Державка токарная, 25X25, 107°30', правое, Применение Профилирование, Под пластину, I.C. 9,52 мм
  • SVHCR3225P16Державка токарная, 32X25, 107°30', правое, Под пластину, I.C. 9,52 мм
  • SVJCL1212M16Державка токарная, 12X12, 93°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Форма пластины V — ромбическая 35°
  • SVJCL1616M16Державка токарная, 16X16, 93°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • SVJCL2020K16-AДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
  • SVJCL2525M16-AДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
  • SVJCL3225P16Державка токарная, 32X25, 93°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • SVJCR1212M16Державка токарная, 12X12, 93°, правое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Форма пластины V — ромбическая 35°
  • SVJCR1616M16Державка токарная, 16X16, 93°, правое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • SVJCR2020K16-AДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный
  • SVJCR2525M16-AДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный
  • SVJCR3225P16Державка токарная, 32X25, 93°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • SVVCN2020K16Державка токарная, 20X20, 72°30', Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • SVVCN2525M16Державка токарная, 25X25, 72°30', Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • SVVCN3225P16Державка токарная, 32X25, 72°30'
  • SVZCL2020K16Державка токарная, 20X20, 100°, левое
  • SVZCL2525M16Державка токарная, 25X25, 100°, левое

Показаны первые 40 из 44. Остальные — в разделе Державки токарные по ISO 5608.

Корпуса сборных фрез1

  • 034406025Фреза сборная Ø25 мм, 2 зуб., хвостовик M12, Применение Профильные фрезы, Внутренняя подача СОЖ Нет, Длина 50 мм, Задний угол Положительный

Документы по позиции

Для этой позиции документы пока не привязаны.
