Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. A25R-SVUCL16

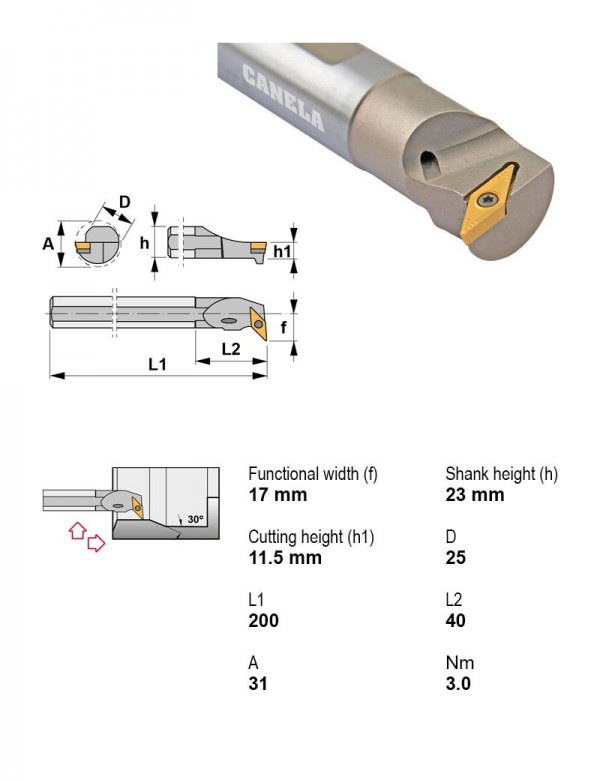

Оправка расточная Ø25 мм, 93°, левое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 25 |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|---|---|
| A25R-SDUCR11 | 93° | Центральный винт | Расточная оправка | Есть | Правое | 25 | Положительный | D — ромбическая 55° | |
| A25R-SDUCR11-EX | 93° | Центральный винт | Расточная оправка | Есть | Правое | 25 | Положительный | D — ромбическая 55° | |
| A25R-SVQCL16 | 107°30' | Центральный винт | Расточная оправка | Есть | Левое | 25 | Положительный | V — ромбическая 35° | |
| A25R-SVQCR16 | 107°30' | Центральный винт | Расточная оправка | Есть | Правое | 25 | Положительный | V — ромбическая 35° | |
| A25R-SVUBL16 | 93° | Центральный винт | Расточная оправка | Есть | Левое | 25 | Положительный | V — ромбическая 35° | |
| A25R-SVUBR16 | 93° | Центральный винт | Расточная оправка | Есть | Правое | 25 | Положительный | V — ромбическая 35° | |
| A25R-SVUCL16 | 93° | Центральный винт | Расточная оправка | Есть | Левое | 25 | Положительный | V — ромбическая 35° | Текущая |
| A25R-SVUCR16 | 93° | Центральный винт | Расточная оправка | Есть | Правое | 25 | Положительный | V — ромбическая 35° | |
| A25X-SDUCL11-N | 93° | Центральный винт | Расточная оправка виброгасящая | Есть | Левое | 25 | Положительный | D — ромбическая 55° | |
| A25X-SDUCR11-N | 93° | Центральный винт | Расточная оправка виброгасящая | Есть | Правое | 25 | Положительный | D — ромбическая 55° | |
| A32S-PDUNL15 | 93° | Рычажный зажим | Расточная оправка | Есть | Левое | 32 | Отрицательный | D — ромбическая 55° | |
| A32S-PDUNR15 | 93° | Рычажный зажим | Расточная оправка | Есть | Правое | 32 | Отрицательный | D — ромбическая 55° |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A25R-SVUCL16.
Пластины фрезерные3
- VCGT160404-ALKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
- VCGT160404-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
- VCGT160412-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
Фрезы дисковые пазовые и отрезные1
- 13340704018Фреза сборная Ø40 мм, 2+2 зуб., хвостовик Ø25 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
