Canela · Пластины фрезерные — форма V (ромбическая 35°) · арт. VCGT160412-APKM15

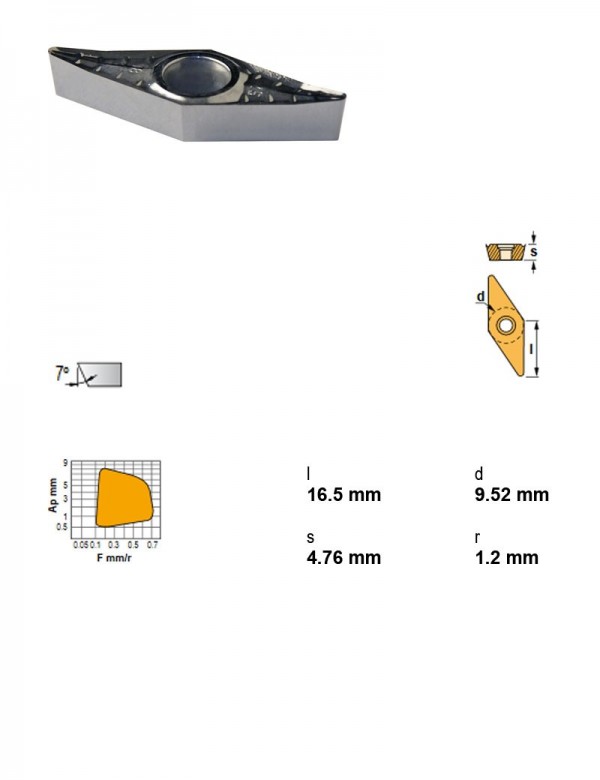

Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 1,2, Вид обработки Чистовая, получистовая
| Применение | фрезерование, точение |
|---|---|
| Радиус при вершине | 1.2 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | KM15 |
| I.C. | 9,52 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Чугун |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины фрезерные — форма V (ромбическая 35°) — 9 позиций серии, Canela.
| Артикул | Радиус при вершине | I.C., мм | Вид обработки | Толщина пластины, мм | В список |
|---|---|---|---|---|---|
| VCGT110304-ALKM15 | 0.4 | 6,35 | Чистовая, получистовая, черновая | 3,18 | |
| VCGT160404-ALKM15 | 0.4 | 9,52 | Чистовая, получистовая, черновая | 4,76 | |
| VCGT160404-APKM15 | 0.4 | 9,52 | Чистовая, получистовая | 4,76 | |
| VCGT160408-ALKM15 | 0.8 | 9,52 | Чистовая, получистовая, черновая | 4,76 | |
| VCGT160408-APKM15 | 0.8 | 9,52 | Чистовая, получистовая | 4,76 | |
| VCGT160412-ALKM15 | 1.2 | 9,52 | Чистовая, получистовая, черновая | 4,76 | |
| VCGT160412-APKM15 | 1.2 | 9,52 | Чистовая, получистовая | 4,76 | Текущая |
| VCGT220530-ALKM15 | 3.0 | 12,7 | Чистовая, получистовая, черновая | 5,56 | |
| VCGT220530-APKM15 | 3.0 | 12,7 | Чистовая, получистовая | 5,56 |
Совместимость
Связанные позиции по данным производителя — 95 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций VCGT160412-APKM15 указан производителем как подходящий.
Оправки расточные50
- A25R-SVJCL16Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A25R-SVJCR16Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A25R-SVQCL16Оправка расточная Ø25 мм, 107°30', левое, Внутренняя подача СОЖ Есть
- A25R-SVQCR16Оправка расточная Ø25 мм, 107°30', правое, Внутренняя подача СОЖ Есть
- A25R-SVUCL16Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A25R-SVUCR16Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A32S-SVQCL16Оправка расточная Ø32 мм, 107°30', левое, Присоединение Расточная оправка, Под пластину, I.C. 9,52 мм
- A32S-SVQCR16Оправка расточная Ø32 мм, 107°30', правое, Присоединение Расточная оправка, Под пластину, I.C. 9,52 мм
- A32S-SVUCL16Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A32S-SVUCR16Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A40T-SVQCL16Оправка расточная Ø40 мм, 107°30', левое, Присоединение Расточная оправка, Под пластину, I.C. 9,52 мм
- A40T-SVQCR16Оправка расточная Ø40 мм, 107°30', правое, Присоединение Расточная оправка, Под пластину, I.C. 9,52 мм
- A40T-SVUCL16Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A40T-SVUCR16Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-SVQCL18090-16Оправка расточная Ø40 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC40-SVQCL22110-16Оправка расточная Ø40 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC40-SVQCL27080-16Оправка расточная Ø40 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC40-SVQCL27120-16Оправка расточная Ø40 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC40-SVQCR18090-16Оправка расточная Ø40 мм, 107°30', правое, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC40-SVQCR22110-16Оправка расточная Ø40 мм, 107°30', правое, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC40-SVQCR27080-16Оправка расточная Ø40 мм, 107°30', правое, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC40-SVQCR27120-16Оправка расточная Ø40 мм, 107°30', правое, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC50-SVQCL18090-16Оправка расточная Ø50 мм, 107°30', левое
- PSC50-SVQCL22110-16Оправка расточная Ø50 мм, 107°30', левое
- PSC50-SVQCL27140-16Оправка расточная Ø50 мм, 107°30', левое
- PSC50-SVQCL35100-16Оправка расточная Ø50 мм, 107°30', левое
- PSC50-SVQCL35150-16Оправка расточная Ø50 мм, 107°30', левое
- PSC50-SVQCR18090-16Оправка расточная Ø50 мм, 107°30', правое
- PSC50-SVQCR22110-16Оправка расточная Ø50 мм, 107°30', правое
- PSC50-SVQCR27140-16Оправка расточная Ø50 мм, 107°30', правое
- PSC50-SVQCR35100-16Оправка расточная Ø50 мм, 107°30', правое
- PSC50-SVQCR35150-16Оправка расточная Ø50 мм, 107°30', правое
- PSC63-SVQCL22120-16Оправка расточная Ø63 мм, 107°30', левое
- PSC63-SVQCL27145-16Оправка расточная Ø63 мм, 107°30', левое
- PSC63-SVQCL35175-16Оправка расточная Ø63 мм, 107°30', левое
- PSC63-SVQCR22120-16Оправка расточная Ø63 мм, 107°30', правое
- PSC63-SVQCR27145-16Оправка расточная Ø63 мм, 107°30', правое
- PSC63-SVQCR35175-16Оправка расточная Ø63 мм, 107°30', правое
- S16R-SVQCL13Оправка расточная Ø16 мм, 107°30', левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 7,94 мм
- S16R-SVQCR13Оправка расточная Ø16 мм, 107°30', правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 7,94 мм
Показаны первые 40 из 50. Остальные — в разделе Оправки расточные.
Державки токарные по ISO 560844
- PSC40-SVHCL27050-16Державка токарная Ø40 мм, 107°30', левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-SVHCR27050-16Державка токарная Ø40 мм, 107°30', правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-SVJCL27050-16Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-SVJCR27050-16Державка токарная Ø40 мм, 93°, правое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-SVVCN00050-16Державка токарная Ø40 мм, 72°30', Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SVHCL35060-16Державка токарная Ø50 мм, 107°30', левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SVHCR35060-16Державка токарная Ø50 мм, 107°30', правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SVJCL35060-16Державка токарная Ø50 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SVJCR35060-16Державка токарная Ø50 мм, 93°, правое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SVVCN00060-16Державка токарная Ø50 мм, 72°30', Крепление пластины Центральный винт, Задний угол Положительный
- PSC63-SVHCL45065-16Державка токарная Ø63 мм, 107°30', левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC63-SVHCR45065-16Державка токарная Ø63 мм, 107°30', правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC63-SVJCL45065-16Державка токарная Ø63 мм, 93°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC63-SVJCR45065-16Державка токарная Ø63 мм, 93°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC63-SVVCN00065-16Державка токарная Ø63 мм, 72°30', Крепление пластины Центральный винт, Задний угол Положительный
- SVACL1212M16Державка токарная, 12X12, 90°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Форма пластины V — ромбическая 35°
- SVACL1616M16Державка токарная, 16X16, 90°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVACR1212M16Державка токарная, 12X12, 90°, правое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Форма пластины V — ромбическая 35°
- SVACR1616M16Державка токарная, 16X16, 90°, правое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVHCL2020K16Державка токарная, 20X20, 107°30', левое, Применение Профилирование
- SVHCL2525M16Державка токарная, 25X25, 107°30', левое, Применение Профилирование, Под пластину, I.C. 9,52 мм
- SVHCL3225P16Державка токарная, 32X25, 107°30', левое, Под пластину, I.C. 9,52 мм
- SVHCR2020K16Державка токарная, 20X20, 107°30', правое, Применение Профилирование
- SVHCR2525M16Державка токарная, 25X25, 107°30', правое, Применение Профилирование, Под пластину, I.C. 9,52 мм
- SVHCR3225P16Державка токарная, 32X25, 107°30', правое, Под пластину, I.C. 9,52 мм
- SVJCL1212M16Державка токарная, 12X12, 93°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Форма пластины V — ромбическая 35°
- SVJCL1616M16Державка токарная, 16X16, 93°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVJCL2020K16-AДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- SVJCL2525M16-AДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- SVJCL3225P16Державка токарная, 32X25, 93°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVJCR1212M16Державка токарная, 12X12, 93°, правое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Форма пластины V — ромбическая 35°
- SVJCR1616M16Державка токарная, 16X16, 93°, правое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVJCR2020K16-AДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- SVJCR2525M16-AДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- SVJCR3225P16Державка токарная, 32X25, 93°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVVCN2020K16Державка токарная, 20X20, 72°30', Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVVCN2525M16Державка токарная, 25X25, 72°30', Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVVCN3225P16Державка токарная, 32X25, 72°30'
- SVZCL2020K16Державка токарная, 20X20, 100°, левое
- SVZCL2525M16Державка токарная, 25X25, 100°, левое
Показаны первые 40 из 44. Остальные — в разделе Державки токарные по ISO 5608.
Корпуса сборных фрез1
- 034406025Фреза сборная Ø25 мм, 2 зуб., хвостовик M12, Применение Профильные фрезы, Внутренняя подача СОЖ Нет, Длина 50 мм, Задний угол Положительный
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
