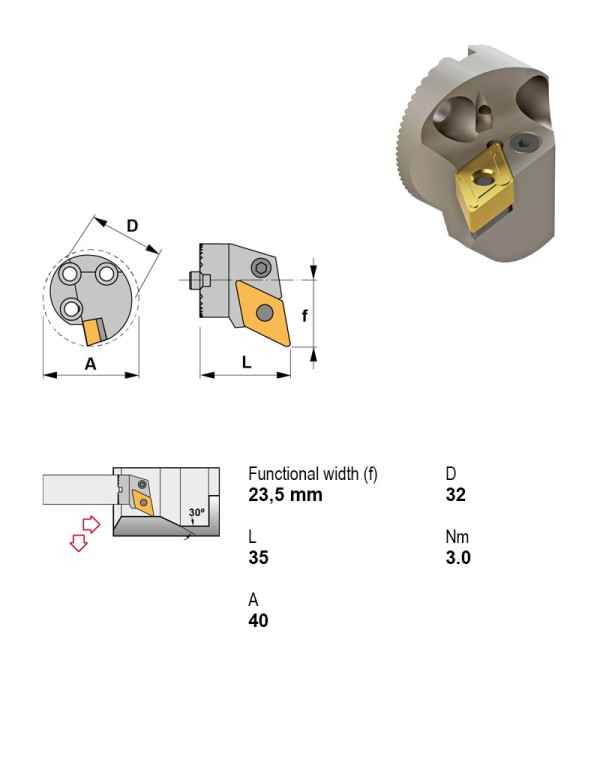

Оправка расточная Ø32 мм, 93°, левое
Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. A32X-PDUNL15-N

Оправка расточная Ø32 мм, 93°, левое

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Крепление пластиныРычажный зажим
ПрисоединениеРасточная оправка виброгасящая
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика32
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовикаЗадний уголФорма пластиныВ список
A32S-SVUBL1693°Центральный винтРасточная оправкаЕстьЛевое32ПоложительныйV — ромбическая 35°
A32S-SVUBR1693°Центральный винтРасточная оправкаЕстьПравое32ПоложительныйV — ромбическая 35°
A32S-SVUCL1693°Центральный винтРасточная оправкаЕстьЛевое32ПоложительныйV — ромбическая 35°
A32S-SVUCR1693°Центральный винтРасточная оправкаЕстьПравое32ПоложительныйV — ромбическая 35°
A32X-MTUNL16-N93°Клиновой или двойной зажимВиброгасящее исполнениеЕстьЛевое32ОтрицательныйT — треугольная 60°
A32X-MTUNR16-N93°Клиновой или двойной зажимВиброгасящее исполнениеЕстьПравое32ОтрицательныйT — треугольная 60°
A32X-PDUNL15-N93°Рычажный зажимРасточная оправка виброгасящаяЕстьЛевое32ОтрицательныйD — ромбическая 55°Текущая
A32X-PDUNR15-N93°Рычажный зажимРасточная оправка виброгасящаяЕстьПравое32ОтрицательныйD — ромбическая 55°
A32X-SDUCL11-N93°Центральный винтРасточная оправка виброгасящаяЕстьЛевое32ПоложительныйD — ромбическая 55°
A32X-SDUCR11-N93°Центральный винтРасточная оправка виброгасящаяЕстьПравое32ПоложительныйD — ромбическая 55°
A40T-PDUNL1593°Рычажный зажимРасточная оправкаЕстьЛевое40ОтрицательныйD — ромбическая 55°
A40T-PDUNR1593°Рычажный зажимРасточная оправкаЕстьПравое40ОтрицательныйD — ромбическая 55°
Показать ещё · всего в серии 357

Совместимость

Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A32X-PDUNL15-N.

Пластины токарные по ISO 183217

  • DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
  • DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
  • DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
  • DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15

Державки резьбовые токарные1

Оправки расточные1

Фрезы концевые монолитные1

  • 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм

Подходит к позициям

У этих позиций A32X-PDUNL15-N указан производителем как подходящий.

Оправки расточные2

  • J32-A32Оправка расточная Ø32 мм
  • J32/350Оправка расточная Ø32 мм

Документы по позиции

Для этой позиции технический лист пока не привязан.
