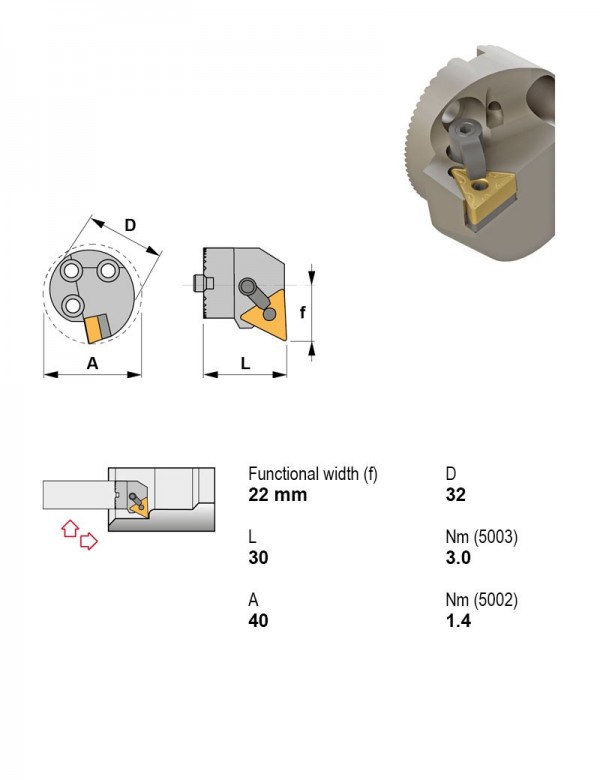

Головка режущая сменная для виброгасящих оправок Ø32 мм, 93°, левое, Под пластину, I.C. 9,52 мм
Canela · Головки режущие сменные для виброгасящих оправок · арт. A32X-MTUNL16-N

Головка режущая сменная для виброгасящих оправок Ø32 мм, 93°, левое, Под пластину, I.C. 9,52 мм

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Крепление пластиныКлиновой или двойной зажим
ПрисоединениеВиброгасящее исполнение
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика32 мм
Под пластину, I.C.9.52 мм
Задний уголОтрицательный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул A32X-MTUNL16-N в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу A32X-MTUNL16-N →

Другие типоразмеры серии

Головки режущие сменные для виброгасящих оправок — 82 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммЗадний уголФорма пластиныПрименениеДиаметр задней части, дюймВ список
A25X-SDUCL11-N93°Центральный винтЛевое259.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.260
A25X-SDUCR11-N93°Центральный винтПравое259.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.260
A25X-STFCL16-N90°Центральный винтЛевое259.52ПоложительныйT — треугольная 60°Внутреннее точение1.260
A25X-STFCR16-N90°Центральный винтПравое259.52ПоложительныйT — треугольная 60°Внутреннее точение1.260
A25X-STXNL16-N113°Центральный винтЛевое259.52ОтрицательныйT — треугольная 60°——
A25X-STXNR16-N113°Центральный винтПравое259.52ОтрицательныйT — треугольная 60°——
A32X-MTUNL16-N93°Клиновой или двойной зажимЛевое329.52ОтрицательныйT — треугольная 60°внутреннее торцевание, внутреннее профилирование, внутреннее точение—Текущая
A32X-MTUNR16-N93°Клиновой или двойной зажимПравое329.52ОтрицательныйT — треугольная 60°внутреннее торцевание, внутреннее профилирование, внутреннее точение—
A32X-PCLNL12-N95°Рычажный зажимЛевое3212.7ОтрицательныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.575
A32X-PCLNR12-N95°Рычажный зажимПравое3212.7ОтрицательныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.575
A32X-PDUNL15-N93°Рычажный зажимЛевое3212.7ОтрицательныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.575
A32X-PDUNR15-N93°Рычажный зажимПравое3212.7ОтрицательныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.575

Совместимость

Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A32X-MTUNL16-N.

Запчасти к инструменту4

  • 2613Клиновой прижим (M), исполнение K, M6×1, левый 2613
  • 5002Ключ шестигранный A2
  • 5003Ключ шестигранный A3
  • ITSN-322Пластина опорная треугольная

Пластины токарные по ISO 18324

  • TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15, Радиус при вершине 0,8
  • TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Толщина пластины 4,76 мм
  • TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 4,76 мм
  • TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Толщина пластины 4,76 мм

Винты для пластин2

  • 1086Винт прижимной M6×1, левый
  • 1665Штифт стопорный M5×0,8 1665

Подходит к позициям

У этих позиций A32X-MTUNL16-N указан производителем как подходящий.

Оправки расточные2

  • J32-A32Переходник для виброгасящих оправок Ø32 мм
  • J32/350Оправка расточная Ø32 мм

Оснастка модульная PSC1

  • PSC63-J32Переходник виброгасящий PSC63 Ø32

Документы по позиции

Для этой позиции документы пока не привязаны.
