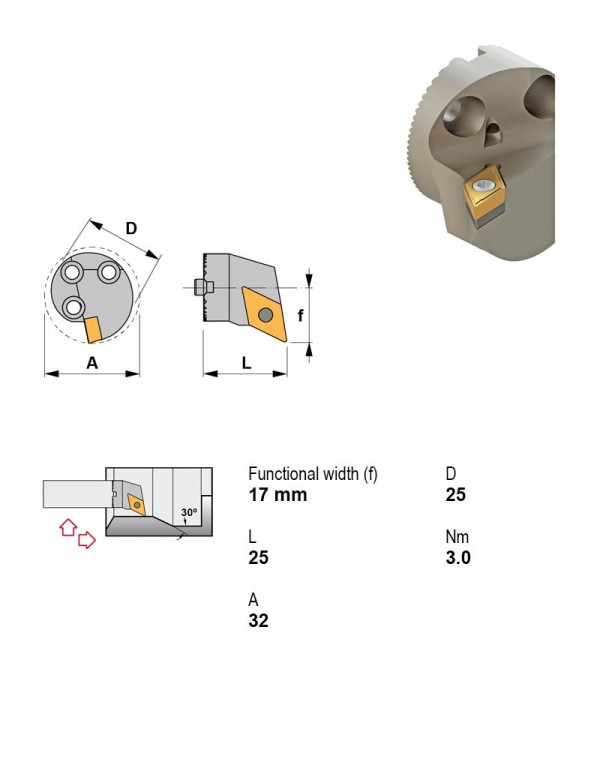

Оправка расточная Ø25 мм, 93°, левое
Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. A25X-SDUCL11-N

Оправка расточная Ø25 мм, 93°, левое

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка виброгасящая
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика25
Задний уголПоложительный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовикаЗадний уголФорма пластиныВ список
A25R-SVQCL16107°30'Центральный винтРасточная оправкаЕстьЛевое25ПоложительныйV — ромбическая 35°
A25R-SVQCR16107°30'Центральный винтРасточная оправкаЕстьПравое25ПоложительныйV — ромбическая 35°
A25R-SVUBL1693°Центральный винтРасточная оправкаЕстьЛевое25ПоложительныйV — ромбическая 35°
A25R-SVUBR1693°Центральный винтРасточная оправкаЕстьПравое25ПоложительныйV — ромбическая 35°
A25R-SVUCL1693°Центральный винтРасточная оправкаЕстьЛевое25ПоложительныйV — ромбическая 35°
A25R-SVUCR1693°Центральный винтРасточная оправкаЕстьПравое25ПоложительныйV — ромбическая 35°
A25X-SDUCL11-N93°Центральный винтРасточная оправка виброгасящаяЕстьЛевое25ПоложительныйD — ромбическая 55°Текущая
A25X-SDUCR11-N93°Центральный винтРасточная оправка виброгасящаяЕстьПравое25ПоложительныйD — ромбическая 55°
A32S-PDUNL1593°Рычажный зажимРасточная оправкаЕстьЛевое32ОтрицательныйD — ромбическая 55°
A32S-PDUNR1593°Рычажный зажимРасточная оправкаЕстьПравое32ОтрицательныйD — ромбическая 55°
A32S-SDQCL11117°30'Центральный винтРасточная оправкаЕстьЛевое32ПоложительныйD — ромбическая 55°
A32S-SDQCR11117°30'Центральный винтРасточная оправкаЕстьПравое32ПоложительныйD — ромбическая 55°
Показать ещё · всего в серии 357

Совместимость

Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A25X-SDUCL11-N.

Пластины токарные по ISO 183216

  • DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
  • DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
  • DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
  • DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
  • DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
  • DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
  • DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
  • DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
  • DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
  • DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15

Державки токарные по ISO 56081

Подходит к позициям

У этих позиций A25X-SDUCL11-N указан производителем как подходящий.

Оправки расточные2

  • J25-A25Оправка расточная Ø25 мм
  • J25/300Оправка расточная Ø25 мм

Документы по позиции

Для этой позиции технический лист пока не привязан.
