Canela · Пластины отрезные и канавочные — форма Прочая · арт. NT4LTN15

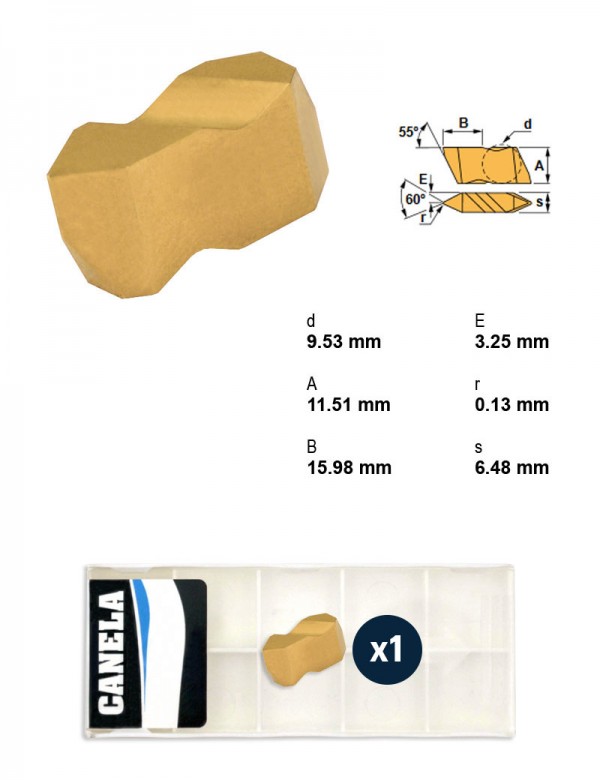

Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Толщина пластины 6,48 мм
| Применение | Отрезка и канавки |
|---|---|
| Радиус при вершине | 0.13 |
| Характер резания | Непрерывное |
| Марка сплава | TN15 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Форма пластины | Прочая |
| Толщина пластины | 6,48 мм |
Другие типоразмеры серии
Пластины отрезные и канавочные — форма Прочая — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Марка сплава | Толщина пластины, мм | Применение | Характер резания | Группа материалов | Направление резания | Ширина реза, мм | Радиус при вершине | I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| NR4125LTN15 | TN15 | 6,48 | Отрезка и канавки | Непрерывное | Сталь | Левое | 6.35 | 3.18 | 9,52 | |
| NR4125RTN15 | TN15 | 6,48 | Отрезка и канавки | Непрерывное | Сталь | Правое | 6.35 | 3.18 | 9,52 | |
| NT2LTN15 | TN15 | 3,81 | Отрезка и канавки | Непрерывное | Сталь | — | — | 0.08 | 4,76 | |
| NT2RTN15 | TN15 | 3,81 | Отрезка и канавки | Непрерывное | Сталь | — | — | 0.08 | 4,76 | |
| NT3LTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | — | — | 0.13 | 9,52 | |
| NT3RTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | — | — | 0.13 | 9,52 | |
| NT4LTN15 | TN15 | 6,48 | Отрезка и канавки | Непрерывное | Сталь | — | — | 0.13 | 9,52 | Текущая |
| NT4RTN15 | TN15 | 6,48 | Отрезка и канавки | Непрерывное | Сталь | — | — | 0.13 | 9,52 | |
| PTNT02PM25 | PM25 | 3,1 | Отрезка и канавки | Непрерывное | Сталь | — | — | — | — | |
| PTNT02TN30 | TN30 | 2,1 | Отрезка и канавки | Непрерывное, лёгкое прерывание | Сталь | — | — | — | — | |
| PTNT03KM15 | KM15 | 3,1 | Отрезка и канавки | Непрерывное | Чугун | — | — | — | — | |
| PTNT03PM25 | PM25 | 3,1 | Отрезка и канавки | Непрерывное | Сталь | — | — | — | — |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций NT4LTN15 указан производителем как подходящий.
Державки отрезные и канавочные8
- A40T-NEL04Державка отрезная Ø40 мм, Применение Канавки, Крепление пластины Прижим Top Notch, Присоединение Расточная оправка, Внутренняя подача СОЖ Есть
- A50U-NEL04Державка отрезная Ø50 мм, Применение Канавки, Крепление пластины Прижим Top Notch, Присоединение Расточная оправка, Внутренняя подача СОЖ Есть
- NER2525M04Державка отрезная, 25X25, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 6,48 мм
- NER3225P04Державка отрезная, 32X25, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 6,48 мм
- NER3232P04Державка отрезная, 32X32, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 6,48 мм
- NSL2525M04Державка отрезная, 25X25, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 6,48 мм
- NSL3225P04Державка отрезная, 32X25, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 6,48 мм
- NSL3232P04Державка отрезная, 32X32, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 6,48 мм
Державки резьбовые токарные5
- PSC40-NSL27055-04Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC50-NSL35060-04Державка резьбовая Ø50 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC63-NER27140-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch
- PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch
- PSC63-NSL45065-04Державка резьбовая Ø63 мм, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch
Документы по позиции
Для этой позиции документы пока не привязаны.
