Canela · Пластины отрезные и канавочные — форма Прочая · арт. NR4094LTN15

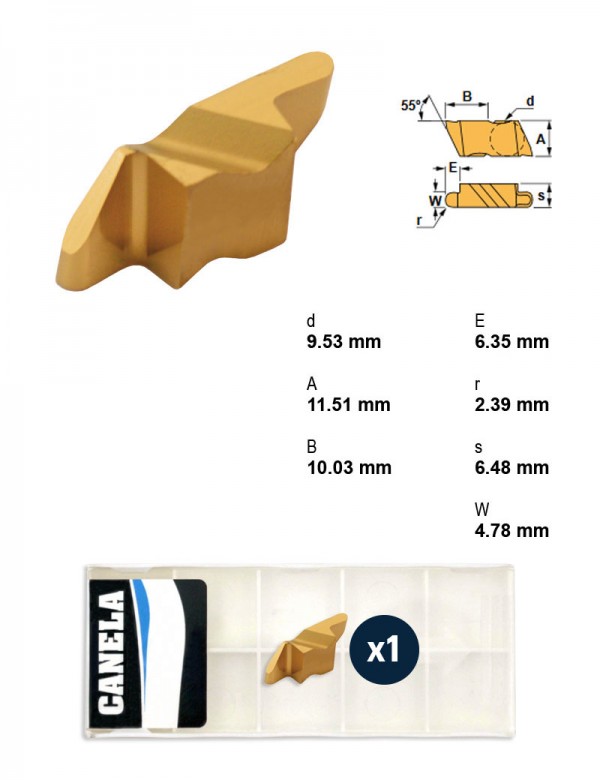

Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 2,39, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 4,78 мм
| Применение | Отрезка и канавки |
|---|---|
| Радиус при вершине | 2.39 |
| Характер резания | Непрерывное |
| Направление резания | Левое |
| Марка сплава | TN15 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Форма пластины | Прочая |
| Толщина пластины | 6,48 мм |
| Ширина реза | 4.78 мм |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул NR4094LTN15 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Пластины отрезные и канавочные — форма Прочая — 161 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Марка сплава | Форма пластины | Толщина пластины, мм | Применение | Характер резания | Группа материалов | Направление резания | Ширина реза, мм | Радиус при вершине | I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NR3078LTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Левое | 3.96 | 1.98 | 9,52 | |
| NR3078RTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Правое | 3.96 | 1.98 | 9,52 | |
| NR3094LTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Левое | 4.78 | 2.39 | 9,52 | |
| NR3094RTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Правое | 4.78 | 2.39 | 9,52 | |
| NR4062LTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Непрерывное | Сталь | Левое | 3.18 | 1.57 | 9,52 | |
| NR4062RTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Непрерывное | Сталь | Правое | 3.18 | 1.57 | 9,52 | |
| NR4094LTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Непрерывное | Сталь | Левое | 4.78 | 2.39 | 9,52 | Текущая |
| NR4094RTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Непрерывное | Сталь | Правое | 4.78 | 2.39 | 9,52 | |
| NR4125LTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Непрерывное | Сталь | Левое | 6.35 | 3.18 | 9,52 | |
| NR4125RTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Непрерывное | Сталь | Правое | 6.35 | 3.18 | 9,52 | |
| NT2LTN15 | TN15 | Прочая | 3,81 | Отрезка и канавки | Непрерывное | Сталь | — | — | 0.08 | 4,76 | |
| NT2RTN15 | TN15 | Прочая | 3,81 | Отрезка и канавки | Непрерывное | Сталь | — | — | 0.08 | 4,76 |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций NR4094LTN15 указан производителем как подходящий.
Державки отрезные и канавочные13
- A40T-NEL04Державка отрезная Ø40 мм, Внутренняя подача СОЖ Есть
- A50U-NEL04Державка отрезная Ø50 мм, Внутренняя подача СОЖ Есть
- NER2525M04Державка отрезная, 25X25, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 6,48 мм
- NER3225P04Державка отрезная, 32X25, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 6,48 мм
- NER3232P04Державка отрезная, 32X32, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 6,48 мм
- NSL2525M04Державка отрезная, 25X25, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 6,48 мм
- NSL3225P04Державка отрезная, 32X25, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 6,48 мм
- NSL3232P04Державка отрезная, 32X32, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 6,48 мм
- PSC40-NSL27055-04Державка канавочная наружная Ø40 мм, Применение канавки, резьбонарезание, Длина корпуса 55 мм, Направление резания Левое
- PSC50-NSL35060-04Державка канавочная наружная Ø50 мм, Применение канавки, резьбонарезание, Длина корпуса 60 мм, Направление резания Левое
- PSC63-NER27140-04Державка канавочная внутренняя Ø63 мм, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Направление резания Правое
- PSC63-NER35175-04Державка канавочная внутренняя Ø63 мм, Диаметр корпуса 35 мм, Длина корпуса 175 мм, Направление резания Правое
- PSC63-NSL45065-04Державка канавочная наружная Ø63 мм, Применение канавки, резьбонарезание, Длина корпуса 65 мм, Направление резания Левое
