Canela · Оправки расточные — внутреннее точение · арт. A60X-STXNL22-N

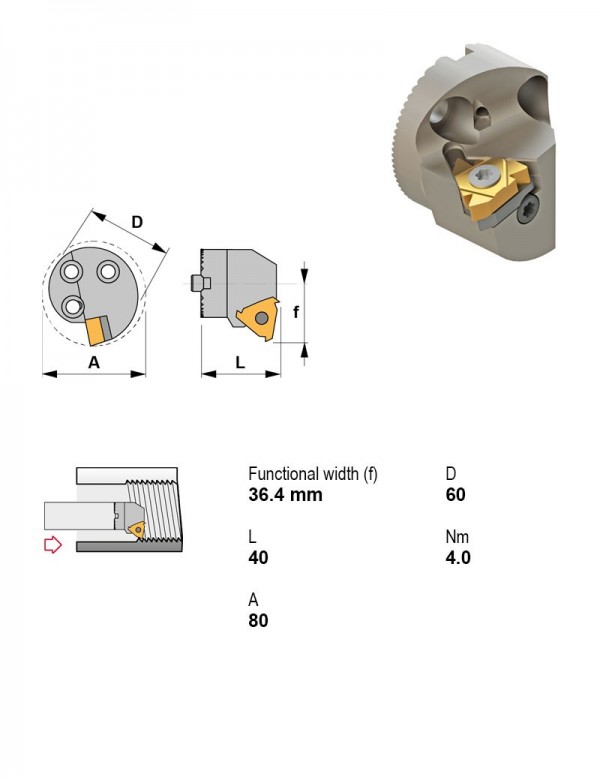

Оправка расточная Ø60 мм, 113°, левое
| Главный угол в плане | 113° |
|---|---|
| Крепление пластины | Центральный винт |
| Присоединение | Виброгасящее исполнение |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 60 |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| A50X-STFCL16-N | Расточная оправка виброгасящая | Есть | 50 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A50X-STFCR16-N | Расточная оправка виброгасящая | Есть | 50 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A50X-STXNL22-N | Виброгасящее исполнение | Есть | 50 | 113° | Центральный винт | Левое | Отрицательный | T — треугольная 60° | — | |
| A50X-STXNR22-N | Виброгасящее исполнение | Есть | 50 | 113° | Центральный винт | Правое | Отрицательный | T — треугольная 60° | — | |
| A60X-STFCL16-N | Расточная оправка виброгасящая | Есть | 60 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A60X-STFCR16-N | Расточная оправка виброгасящая | Есть | 60 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A60X-STXNL22-N | Виброгасящее исполнение | Есть | 60 | 113° | Центральный винт | Левое | Отрицательный | T — треугольная 60° | — | Текущая |
| A60X-STXNR22-N | Виброгасящее исполнение | Есть | 60 | 113° | Центральный винт | Правое | Отрицательный | T — треугольная 60° | — | |
| A0608H-SCLCL06 | Расточная оправка | Есть | 8 | 95° | Центральный винт | Левое | Положительный | C — ромбическая 80° | Внутреннее точение | |
| A0608H-SCLCR06 | Расточная оправка | Есть | 8 | 95° | Центральный винт | Правое | Положительный | C — ромбическая 80° | Внутреннее точение | |
| A0810J-SCLCL06 | Расточная оправка | Есть | 10 | 95° | Центральный винт | Левое | Положительный | C — ромбическая 80° | Внутреннее точение | |
| A0810J-SCLCR06 | Расточная оправка | Есть | 10 | 95° | Центральный винт | Правое | Положительный | C — ромбическая 80° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A60X-STXNL22-N.
Пластины резьбовые токарные3
- 22NL-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25
- 22NL-N55TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25
- 22NL-N60TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25
Корпуса сборных фрез1
- 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8
Подходит к позициям
У этих позиций A60X-STXNL22-N указан производителем как подходящий.
Документы по позиции
Для этой позиции технический лист пока не привязан.
