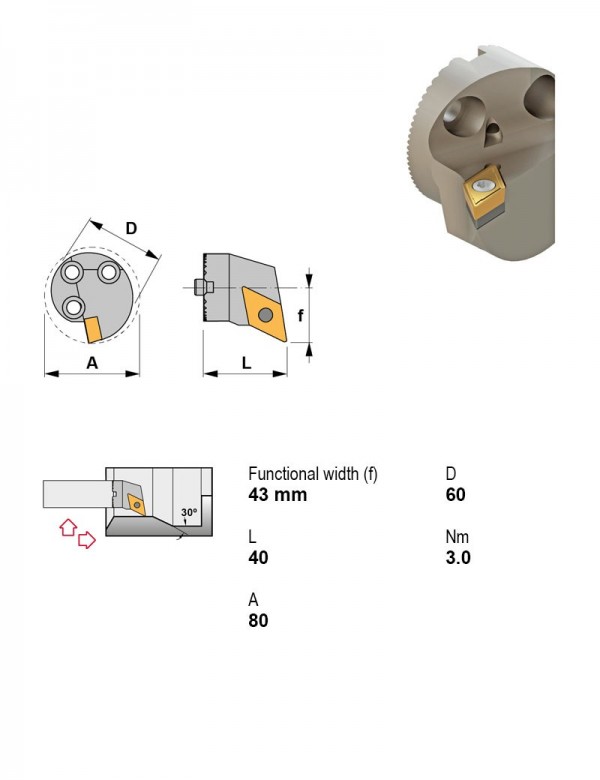

Головка режущая сменная для виброгасящих оправок Ø60 мм, 93°, левое, Диаметр задней части 3,150 дюйм, Под пластину, I.C. 9,52 мм
Canela · Головки режущие сменные для виброгасящих оправок · арт. A60X-SDUCL11-N

Головка режущая сменная для виброгасящих оправок Ø60 мм, 93°, левое, Диаметр задней части 3,150 дюйм, Под пластину, I.C. 9,52 мм

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Диаметр задней части3.150 дюйм
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка виброгасящая
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика60 мм
Под пластину, I.C.9.52 мм
Задний уголПоложительный
Форма пластиныD — ромбическая 55°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул A60X-SDUCL11-N в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу A60X-SDUCL11-N →

Другие типоразмеры серии

Головки режущие сменные для виброгасящих оправок — 82 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммЗадний уголФорма пластиныПрименениеДиаметр задней части, дюймВ список
A60X-PDUNL15-N93°Рычажный зажимЛевое6012.7ОтрицательныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение3.150
A60X-PDUNR15-N93°Рычажный зажимПравое6012.7ОтрицательныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение3.150
A60X-PWLNL08-N95°Рычажный зажимЛевое6012.7ОтрицательныйW — тригональная 80°внутреннее торцевание, внутреннее точение3.150
A60X-PWLNR08-N95°Рычажный зажимПравое6012.7ОтрицательныйW — тригональная 80°внутреннее торцевание, внутреннее точение3.150
A60X-SCLCL12-N95°Центральный винтЛевое6012.7ПоложительныйC — ромбическая 80°внутреннее торцевание, внутреннее точение3.150
A60X-SCLCR12-N95°Центральный винтПравое6012.7ПоложительныйC — ромбическая 80°внутреннее торцевание, внутреннее точение3.150
A60X-SDUCL11-N93°Центральный винтЛевое609.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение3.150Текущая
A60X-SDUCR11-N93°Центральный винтПравое609.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение3.150
A60X-STFCL16-N90°Центральный винтЛевое609.52ПоложительныйT — треугольная 60°Внутреннее точение3.150
A60X-STFCR16-N90°Центральный винтПравое609.52ПоложительныйT — треугольная 60°Внутреннее точение3.150
A60X-STXNL22-N113°Центральный винтЛевое6012.7ОтрицательныйT — треугольная 60°——
A60X-STXNR22-N113°Центральный винтПравое6012.7ОтрицательныйT — треугольная 60°——

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A60X-SDUCL11-N.

Пластины токарные по ISO 183216

  • DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2, получистовая, черновая
  • DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2, получистовая
  • DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, получистовая, черновая
  • DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, получистовая
  • DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, получистовая
  • DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25, Радиус при вершине 0,4
  • DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4
  • DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25, Радиус при вершине 0,8
  • DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
  • DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8
  • DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Толщина пластины 3,97 мм
  • DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, получистовая
  • DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
  • DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, получистовая

Винты для пластин2

  • 1335Винт Torx M3,5×0,6 1335
  • 1750Винт под шестигранник M5×0,5

Запчасти к инструменту2

  • 3714Пластина опорная ромбическая 55° 3714
  • 5516Ключ Torx T15 5516

Подходит к позициям

У этих позиций A60X-SDUCL11-N указан производителем как подходящий.

Оправки расточные3

  • J60/650Оправка расточная Ø60 мм
  • J80/1000Оправка расточная Ø80 мм
  • J100/1200Оправка расточная Ø100 мм
