Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. A60X-SCLCL12-N

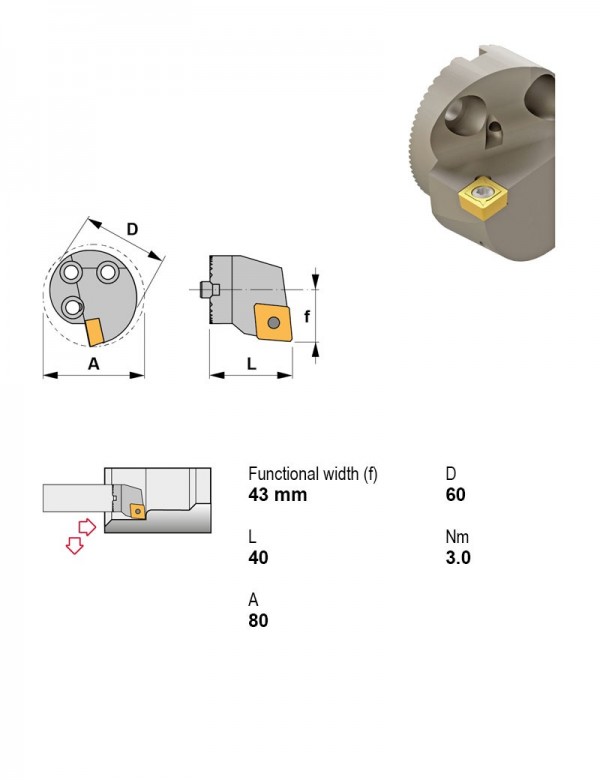

Оправка расточная Ø60 мм, 95°, левое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка виброгасящая |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 60 |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| A60X-PCLNL12-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Левое | Отрицательный | C — ромбическая 80° | 60 | |
| A60X-PCLNL16-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Левое | Отрицательный | C — ромбическая 80° | 60 | |
| A60X-PCLNR12-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Правое | Отрицательный | C — ромбическая 80° | 60 | |
| A60X-PCLNR16-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Правое | Отрицательный | C — ромбическая 80° | 60 | |
| A60X-PWLNL08-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Левое | Отрицательный | W — тригональная 80° | 60 | |
| A60X-PWLNR08-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Правое | Отрицательный | W — тригональная 80° | 60 | |
| A60X-SCLCL12-N | 95° | Центральный винт | Расточная оправка виброгасящая | Есть | Левое | Положительный | C — ромбическая 80° | 60 | Текущая |
| A60X-SCLCR12-N | 95° | Центральный винт | Расточная оправка виброгасящая | Есть | Правое | Положительный | C — ромбическая 80° | 60 | |
| CSKPL10CA-09 | 75° | Прижим сверху | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — | |
| CSKPL12CA-12 | 75° | Прижим сверху | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — | |
| CSKPL16CA-12 | 75° | Прижим сверху | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — | |
| CSKPR10CA-09 | 75° | Прижим сверху | Картридж | Нет | Правое | Положительный | S — квадратная 90° | — |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A60X-SCLCL12-N.
Пластины фрезерные6
- CCGT120402-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCGT120404-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCMT120408TL20Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TL20
- CCMT120408TN15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CCMT120408TN30Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CCMW120408PM25Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав PM25
Пластины токарные по ISO 18323
- CCGT120402-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCGT120404-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCGT120408-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15
Подходит к позициям
У этих позиций A60X-SCLCL12-N указан производителем как подходящий.
Документы по позиции
Для этой позиции технический лист пока не привязан.
