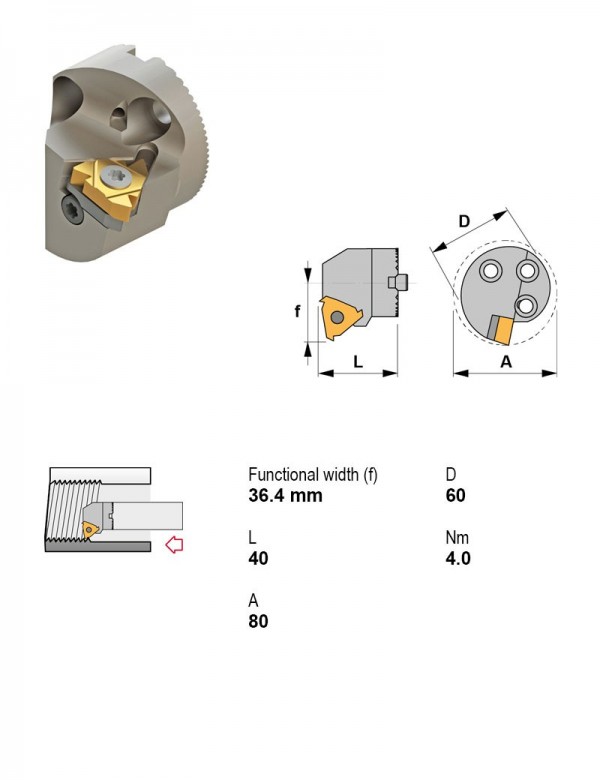

Головка режущая сменная для виброгасящих оправок Ø60 мм, 113°, правое
Canela · Головки режущие сменные для виброгасящих оправок · арт. A60X-STXNR22-N

Головка режущая сменная для виброгасящих оправок Ø60 мм, 113°, правое

Главный угол в плане113°
Крепление пластиныЦентральный винт
ПрисоединениеВиброгасящее исполнение
Внутренняя подача СОЖЕсть
Направление резанияПравое
Диаметр хвостовика60 мм
Под пластину, I.C.12.7 мм
Задний уголОтрицательный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул A60X-STXNR22-N в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу A60X-STXNR22-N →

Другие типоразмеры серии

Головки режущие сменные для виброгасящих оправок — 82 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммЗадний уголФорма пластиныПрименениеДиаметр задней части, дюймВ список
A60X-PDUNL15-N93°Рычажный зажимЛевое6012.7ОтрицательныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение3.150
A60X-PDUNR15-N93°Рычажный зажимПравое6012.7ОтрицательныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение3.150
A60X-PWLNL08-N95°Рычажный зажимЛевое6012.7ОтрицательныйW — тригональная 80°внутреннее торцевание, внутреннее точение3.150
A60X-PWLNR08-N95°Рычажный зажимПравое6012.7ОтрицательныйW — тригональная 80°внутреннее торцевание, внутреннее точение3.150
A60X-SCLCL12-N95°Центральный винтЛевое6012.7ПоложительныйC — ромбическая 80°внутреннее торцевание, внутреннее точение3.150
A60X-SCLCR12-N95°Центральный винтПравое6012.7ПоложительныйC — ромбическая 80°внутреннее торцевание, внутреннее точение3.150
A60X-SDUCL11-N93°Центральный винтЛевое609.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение3.150
A60X-SDUCR11-N93°Центральный винтПравое609.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение3.150
A60X-STFCL16-N90°Центральный винтЛевое609.52ПоложительныйT — треугольная 60°Внутреннее точение3.150
A60X-STFCR16-N90°Центральный винтПравое609.52ПоложительныйT — треугольная 60°Внутреннее точение3.150
A60X-STXNL22-N113°Центральный винтЛевое6012.7ОтрицательныйT — треугольная 60°——
A60X-STXNR22-N113°Центральный винтПравое6012.7ОтрицательныйT — треугольная 60°——Текущая

Совместимость

Связанные позиции по данным производителя — 17 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A60X-STXNR22-N.

Пластины резьбовые токарные10

  • 22NR-4.5WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, правое
  • 22NR-5WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 5 ниток/дюйм, Тип резьбы Whitworth, правое
  • 22NR-6WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 6 ниток/дюйм, Тип резьбы Whitworth, правое
  • 22NR-7WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 7 ниток/дюйм, Тип резьбы Whitworth, правое
  • 22NR-350ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 3,5 мм, Тип резьбы ISO, правое
  • 22NR-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, правое
  • 22NR-500ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 5 мм, Тип резьбы ISO, правое
  • 22NR-N55TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 55°, правое
  • 22NR-N60TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 60°, правое
  • 22NR-N60TL20Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TL20

Винты для пластин2

  • SA4Винт Torx 8-UNC SA4
  • SY4Винт Torx 8-32UNC

Запчасти к инструменту2

  • 5520Ключ Torx T20 5520
  • YE4Пластина опорная для резьбовых пластин YE4

Подходит к позициям

У этих позиций A60X-STXNR22-N указан производителем как подходящий.

Оправки расточные3

  • J60/650Оправка расточная Ø60 мм
  • J80/1000Оправка расточная Ø80 мм
  • J100/1200Оправка расточная Ø100 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
