Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. A60X-PWLNL08-N

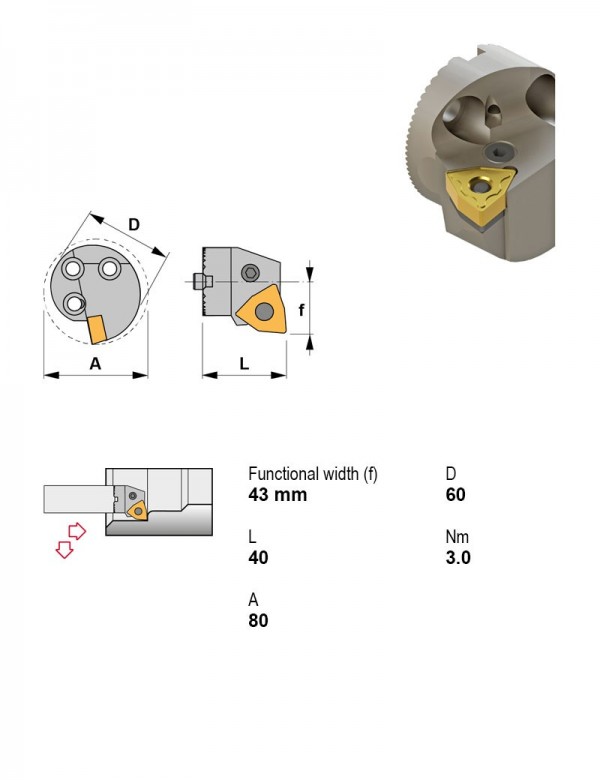

Оправка расточная Ø60 мм, 95°, левое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка виброгасящая |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 60 |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| A50X-SCLCL12-N | 95° | Центральный винт | Расточная оправка виброгасящая | Есть | Левое | Положительный | C — ромбическая 80° | 50 | |
| A50X-SCLCR12-N | 95° | Центральный винт | Расточная оправка виброгасящая | Есть | Правое | Положительный | C — ромбическая 80° | 50 | |
| A60X-PCLNL12-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Левое | Отрицательный | C — ромбическая 80° | 60 | |
| A60X-PCLNL16-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Левое | Отрицательный | C — ромбическая 80° | 60 | |
| A60X-PCLNR12-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Правое | Отрицательный | C — ромбическая 80° | 60 | |
| A60X-PCLNR16-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Правое | Отрицательный | C — ромбическая 80° | 60 | |
| A60X-PWLNL08-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Левое | Отрицательный | W — тригональная 80° | 60 | Текущая |
| A60X-PWLNR08-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Правое | Отрицательный | W — тригональная 80° | 60 | |
| A60X-SCLCL12-N | 95° | Центральный винт | Расточная оправка виброгасящая | Есть | Левое | Положительный | C — ромбическая 80° | 60 | |
| A60X-SCLCR12-N | 95° | Центральный винт | Расточная оправка виброгасящая | Есть | Правое | Положительный | C — ромбическая 80° | 60 | |
| CSKPL10CA-09 | 75° | Прижим сверху | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — | |
| CSKPL12CA-12 | 75° | Прижим сверху | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — |
Совместимость
Связанные позиции по данным производителя — 14 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A60X-PWLNL08-N.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
Оправки расточные2
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Корпуса сборных фрез1
- 073503008Фреза сборная Ø8 мм, 1 зуб., хвостовик Ø16 мм
Пластины канавочные и отрезные1
- LS16.0815.01TL20Пластина отрезная, прямоугольная 90°, IC 11,0 мм, сплав TL20
Фрезы концевые монолитные1
- 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм
Подходит к позициям
У этих позиций A60X-PWLNL08-N указан производителем как подходящий.
Документы по позиции
Для этой позиции технический лист пока не привязан.
