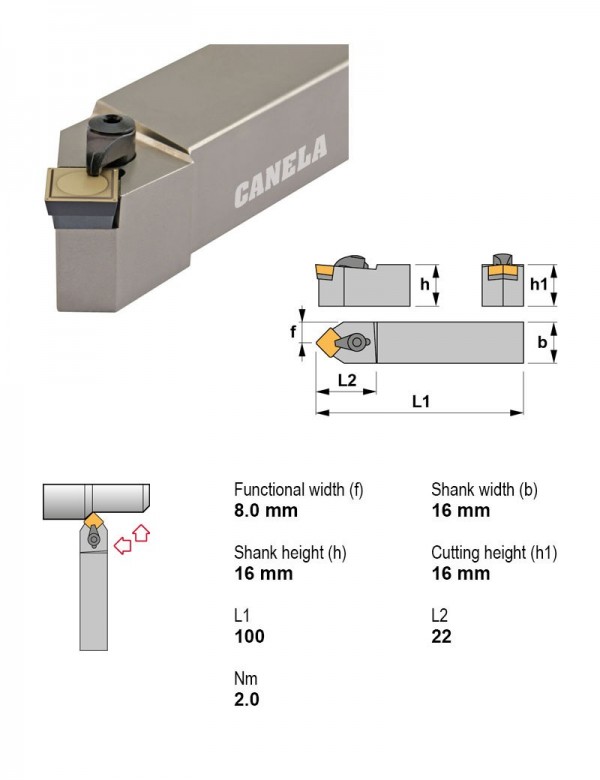

Canela · Державки токарные — прижим сверху, пластина S (квадратная 90°) · арт. CSDPN1616H09
Державка токарная, 16X16, 45°, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Сечение державки | 16X16 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — прижим сверху, пластина S (квадратная 90°) — 73 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|
| CSDPL1212F09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Левое | 9.52 | 12X12 | |
| CSDPL1616H09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Левое | 9.52 | 16X16 | |
| CSDPL2020K12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Левое | 12.7 | 20X20 | |
| CSDPL2525M12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Левое | 12.7 | 25X25 | |
| CSDPN1010E09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Нейтральное | 9.52 | 10X10 | |
| CSDPN1212F09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Нейтральное | 9.52 | 12X12 | |
| CSDPN1616H09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Нейтральное | 9.52 | 16X16 | Текущая |
| CSDPN2020K12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Нейтральное | 12.7 | 20X20 | |
| CSDPN2525M12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Нейтральное | 12.7 | 25X25 | |
| CSDPR1010E09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Правое | 9.52 | 10X10 | |
| CSDPR1212F09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Правое | 9.52 | 12X12 | |
| CSDPR1616H09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Правое | 9.52 | 16X16 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CSDPN1616H09.
Пластины токарные по ISO 18322
- SPMR090308TN20Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN20
- SPUN090308ETL20Пластина токарная, квадратная 90°, IC 9,52 мм, радиус 0,8 мм, сплав TL20
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Державки отрезные и канавочные1
- PSC32-NSR22040-02Державка отрезная Ø32 мм, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Присоединение PSC, Внутренняя подача СОЖ Есть
Запчасти к инструменту1
- 2207Прижим сверху (C) M5×0,8 2207
Свёрла спиральные монолитные1
- 732310.9Сверло монолитное Ø10,9 мм, 2 зуб., хвостовик Ø12 мм, Внутренняя подача СОЖ Есть, Длина режущей части 71 мм, Длина 118 мм
