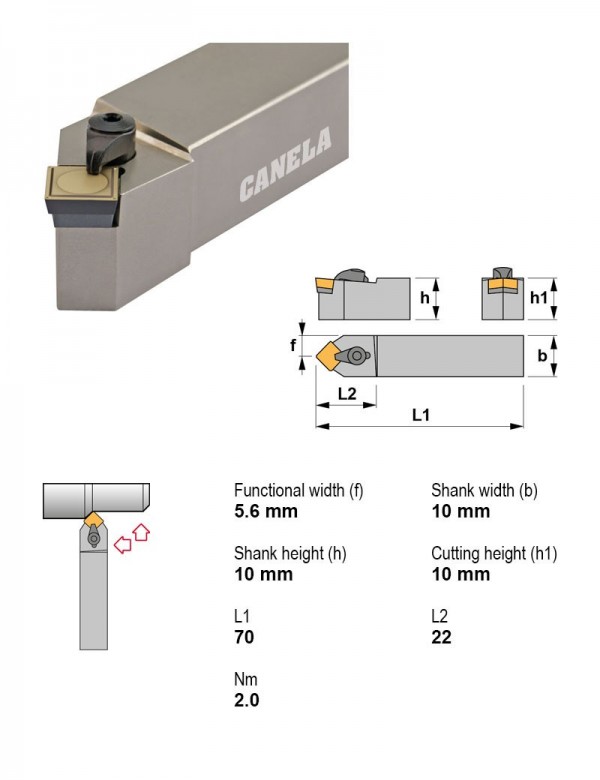

Canela · Державки токарные — прижим сверху, пластина S (квадратная 90°) · арт. CSDPR1010E09
Державка токарная, 10X10, 45°, правое, Под пластину, I.C. 9,52 мм
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Сечение державки | 10X10 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — прижим сверху, пластина S (квадратная 90°) — 73 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|
| CSDPL2525M12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Левое | 12.7 | 25X25 | |
| CSDPN1010E09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Нейтральное | 9.52 | 10X10 | |
| CSDPN1212F09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Нейтральное | 9.52 | 12X12 | |
| CSDPN1616H09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Нейтральное | 9.52 | 16X16 | |
| CSDPN2020K12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Нейтральное | 12.7 | 20X20 | |
| CSDPN2525M12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Нейтральное | 12.7 | 25X25 | |
| CSDPR1010E09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Правое | 9.52 | 10X10 | Текущая |
| CSDPR1212F09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Правое | 9.52 | 12X12 | |
| CSDPR1616H09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Правое | 9.52 | 16X16 | |
| CSDPR2020K12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Правое | 12.7 | 20X20 | |
| CSDPR2525M12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Правое | 12.7 | 25X25 | |
| CSKPL1212F09 | внутреннее торцевание, точение | 75° | Левое | 9.52 | 12X12 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CSDPR1010E09.
Пластины токарные по ISO 18322
- SPMR090308TN20Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN20
- SPUN090308ETL20Пластина токарная, квадратная 90°, IC 9,52 мм, радиус 0,8 мм, сплав TL20
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Запчасти к инструменту1
- 2107Прижим сверху (C) M5×0,8 2107
