Canela · Державки токарные — прижим сверху, пластина T (треугольная 60°) · арт. CTCPN1009E11

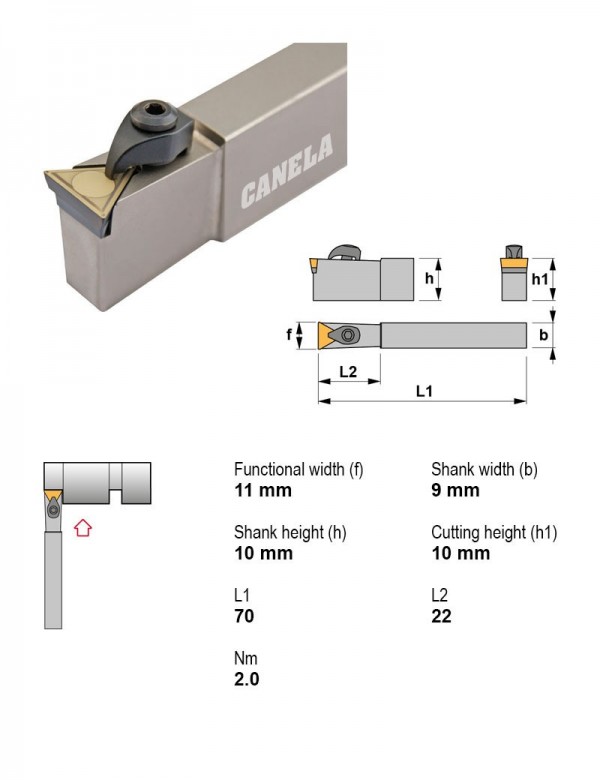

Державка токарная, 10X9, 90°
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Под пластину, I.C. | 6.35 мм |
| Задний угол | Положительный |
| Сечение державки | 10X9 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — прижим сверху, пластина T (треугольная 60°) — 104 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|
| CTCPL2020K11 | внутреннее торцевание, точение | 90° | Левое | 6.35 | 20X20 | |
| CTCPL2525M11 | внутреннее торцевание, точение | 90° | Левое | 6.35 | 25X25 | |
| CTCPL3225P16 | внутреннее торцевание, точение | 90° | Левое | 9.52 | 32X25 | |
| CTCPL3225P22 | внутреннее торцевание, точение | 90° | Левое | 12.7 | 32X25 | |
| CTCPL3232P16 | внутреннее торцевание, точение | 90° | Левое | 9.52 | 32X32 | |
| CTCPL3232P22 | внутреннее торцевание, точение | 90° | Левое | 12.7 | 32X32 | |
| CTCPN1009E11 | внутреннее торцевание, точение | 90° | Нейтральное | 6.35 | 10X9 | Текущая |
| CTCPN2009K11 | внутреннее торцевание, точение | 90° | Нейтральное | 6.35 | 20X9 | |
| CTCPN2509R11 | внутреннее торцевание, точение | 90° | Нейтральное | 6.35 | 25X9 | |
| CTCPN2513R16 | внутреннее торцевание, точение | 90° | Нейтральное | 9.52 | 25X13 | |
| CTCPN2518R22 | внутреннее торцевание, точение | 90° | Нейтральное | 12.7 | 25X18 | |
| CTCPN4018R22 | внутреннее торцевание, точение | 90° | Нейтральное | 12.7 | 40X18 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTCPN1009E11.
Пластины токарные по ISO 18322
- TPMR110304TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15, Толщина пластины 3,18 мм
- TPMR110308TN20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN20
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Свёрла спиральные монолитные1
- 732304.0Сверло монолитное Ø4 мм, 2 зуб., хвостовик Ø6 мм, Внутренняя подача СОЖ Есть, Длина режущей части 24 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
