Canela · Державки токарные — внутреннее торцевание, точение · арт. CTCPN2009K11

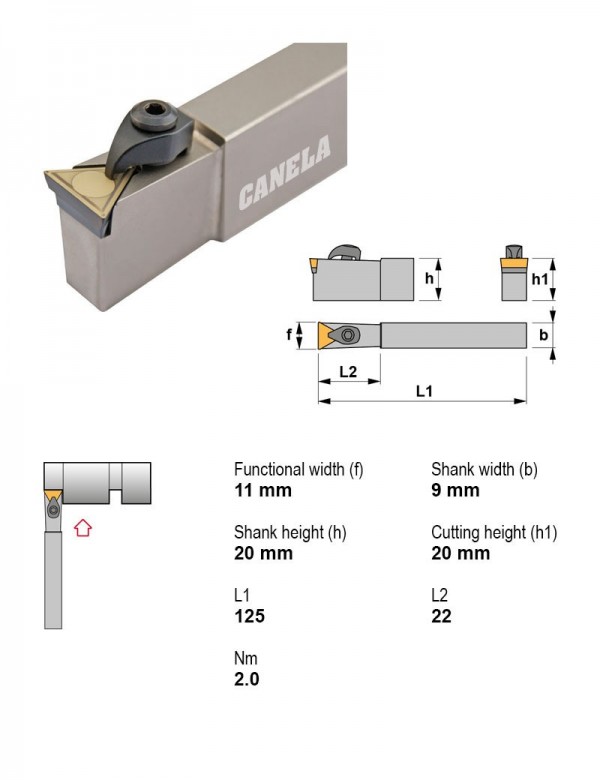

Державка токарная, 20X9, 90°
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Задний угол | Положительный |
| Сечение державки | 20X9 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, точение — 310 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| CTCPL2525M11 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 25X25 | |
| CTCPL3225P16 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 32X25 | |
| CTCPL3225P22 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 32X25 | |
| CTCPL3232P16 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 32X32 | |
| CTCPL3232P22 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 32X32 | |
| CTCPN1009E11 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | T — треугольная 60° | 10X9 | |
| CTCPN2009K11 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | T — треугольная 60° | 20X9 | Текущая |
| CTCPN2509R11 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | T — треугольная 60° | 25X9 | |
| CTCPN2513R16 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | T — треугольная 60° | 25X13 | |
| CTCPN2518R22 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | T — треугольная 60° | 25X18 | |
| CTCPN4018R22 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | T — треугольная 60° | 40X18 | |
| CTCPR1212F11 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 12X12 |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTCPN2009K11.
Пластины токарные по ISO 18322
- TPMR110304TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15
- TPMR110308TN20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN20
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Свёрла спиральные монолитные1
- 732304.0Сверло монолитное Ø4 мм, 2 зуб., хвостовик Ø6 мм
Подходит к позициям
У этих позиций CTCPN2009K11 указан производителем как подходящий.
Корпуса сборных фрез9
- 554593052Фреза сборная Ø52 мм, 5 зуб., хвостовик Ø22 мм
- 554593066Фреза сборная Ø66 мм, 6 зуб., хвостовик Ø27 мм
- 554593080Фреза сборная Ø80 мм, 7 зуб., хвостовик Ø27 мм
- 554990040Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø16 мм
- 554990050Фреза сборная Ø50 мм, 4 зуб., хвостовик Ø22 мм
- 554990063Фреза сборная Ø63 мм, 5 зуб., хвостовик Ø27 мм
- 554990080Фреза сборная Ø80 мм, 6 зуб., хвостовик Ø32 мм
- 554990100Фреза сборная Ø100 мм, 7 зуб., хвостовик Ø40 мм
- 554990125Фреза сборная Ø125 мм, 7 зуб., хвостовик Ø40 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
