Canela · Державки токарные — внутреннее торцевание, точение · арт. CTCPN2513R16

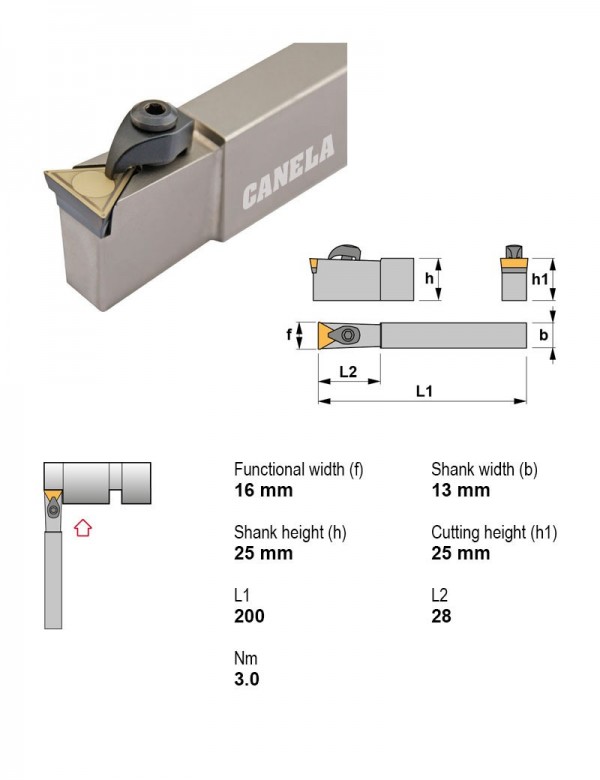

Державка токарная, 25X13, 90°
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Задний угол | Положительный |
| Сечение державки | 25X13 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, точение — 310 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| CTCPL3225P22 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 32X25 | |
| CTCPL3232P16 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 32X32 | |
| CTCPL3232P22 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 32X32 | |
| CTCPN1009E11 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | T — треугольная 60° | 10X9 | |
| CTCPN2009K11 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | T — треугольная 60° | 20X9 | |
| CTCPN2509R11 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | T — треугольная 60° | 25X9 | |
| CTCPN2513R16 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | T — треугольная 60° | 25X13 | Текущая |
| CTCPN2518R22 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | T — треугольная 60° | 25X18 | |
| CTCPN4018R22 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | T — треугольная 60° | 40X18 | |
| CTCPR1212F11 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 12X12 | |
| CTCPR1616H11 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 16X16 | |
| CTCPR2020K11 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 20X20 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTCPN2513R16.
Пластины токарные по ISO 18324
- TPMN160308CBNПластина токарная, треугольная 60°, IC 9,52 мм, сплав CBN
- TPMN160312CBNПластина токарная, треугольная 60°, IC 9,52 мм, сплав CBN
- TPMR160304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15
- TPUX160304RTL20Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TL20
Пластины фрезерные2
- TPUN160304ETL20Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20
- TPUN160308EPM25Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав PM25
Державки отрезные и канавочные1
- PSC32-NSR22040-02Державка отрезная Ø32 мм
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
