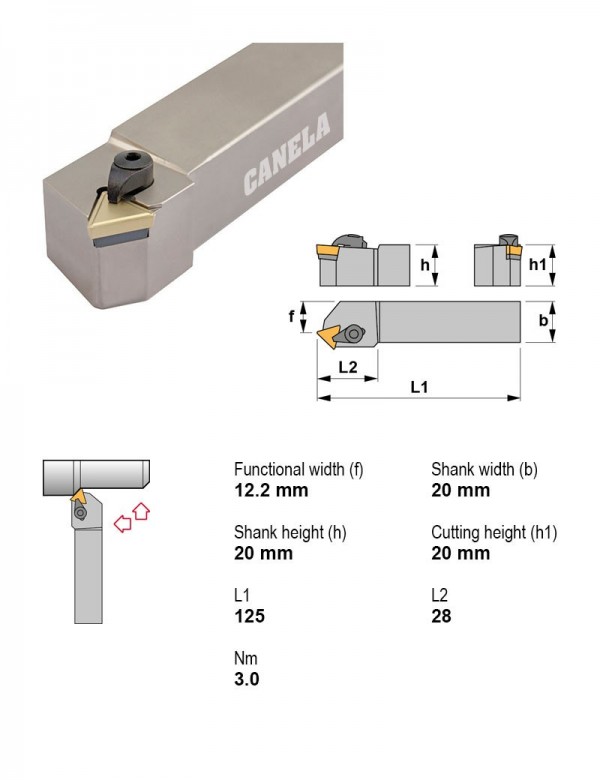

Canela · Державки токарные — прижим сверху, пластина T (треугольная 60°) · арт. CTDPR2020K16
Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Сечение державки | 20X20 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — прижим сверху, пластина T (треугольная 60°) — 104 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|
| CTDPL2020K16 | внутреннее торцевание, профилирование, точение | 45° | Левое | 9.52 | 20X20 | |
| CTDPL2525M16 | внутреннее торцевание, профилирование, точение | 45° | Левое | 9.52 | 25X25 | |
| CTDPL3232P16 | внутреннее торцевание, профилирование, точение | 45° | Левое | 9.52 | 32X32 | |
| CTDPL3232P22 | внутреннее торцевание, профилирование, точение | 45° | Левое | 12.7 | 32X32 | |
| CTDPR1212F11 | внутреннее торцевание, профилирование, точение | 45° | Правое | 6.35 | 12X12 | |
| CTDPR1616H11 | внутреннее торцевание, профилирование, точение | 45° | Правое | 6.35 | 16X16 | |
| CTDPR2020K16 | внутреннее торцевание, профилирование, точение | 45° | Правое | 9.52 | 20X20 | Текущая |
| CTDPR2525M16 | внутреннее торцевание, профилирование, точение | 45° | Правое | 9.52 | 25X25 | |
| CTDPR3232P16 | внутреннее торцевание, профилирование, точение | 45° | Правое | 9.52 | 32X32 | |
| CTDPR3232P22 | внутреннее торцевание, профилирование, точение | 45° | Правое | 12.7 | 32X32 | |
| CTFPL1010E11 | внутреннее торцевание, точение | 90° | Левое | 6.35 | 10X10 | |
| CTFPL1212F11 | внутреннее торцевание, точение | 90° | Левое | 6.35 | 12X12 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTDPR2020K16.
Пластины токарные по ISO 18322
- TPMN160308CBNПластина токарная, треугольная 60°, IC 9,52 мм, сплав CBN, Радиус при вершине 0,8
- TPMR160304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,18 мм
Пластины фрезерные2
- TPUN160304ETL20Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4
- TPUN160308EPM25Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав PM25, Радиус при вершине 0,8
Державки отрезные и канавочные1
- PSC32-NSR22040-02Державка отрезная Ø32 мм, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Присоединение PSC, Внутренняя подача СОЖ Есть
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Оправки расточные1
- PSC32-PCLNL22096-12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Свёрла спиральные монолитные1
- 732311.6Сверло монолитное Ø11,6 мм, 2 зуб., хвостовик Ø12 мм, Внутренняя подача СОЖ Есть, Длина режущей части 71 мм, Длина 118 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
