Canela · Пластины фрезерные — форма T (треугольная 60°) · арт. TPUN160308EPM25

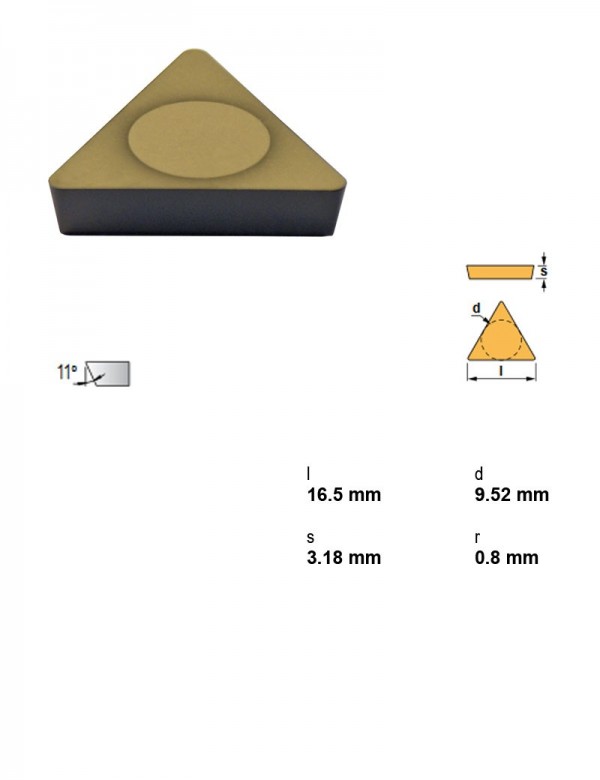

Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав PM25, Радиус при вершине 0,8
| Применение | фрезерование, точение |
|---|---|
| Радиус при вершине | 0.8 |
| Марка сплава | PM25 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 3,18 мм |
Другие типоразмеры серии
Пластины фрезерные — форма T (треугольная 60°) — 25 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Применение | Марка сплава | I.C., мм | Группа материалов | Толщина пластины, мм | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|
| TPKR1603PPSRTL20 | Фрезерование | TL20 | 9,52 | Сталь | 3,18 | — | |
| TPKR1603PPSRTL40 | Фрезерование | TL40 | 9,52 | Сталь | 3,18 | — | |
| TPUN110304ETL20 | фрезерование, точение | TL20 | 6,35 | Сталь | 3,18 | 0.4 | |
| TPUN110308ETL20 | фрезерование, точение | TL20 | 6,35 | Сталь | 3,18 | 0.8 | |
| TPUN160304ETL20 | фрезерование, точение | TL20 | 9,52 | Сталь | 3,18 | 0.4 | |
| TPUN160304FKM15 | фрезерование, точение | KM15 | 9,52 | Чугун | 3,18 | 0.4 | |
| TPUN160308EPM25 | фрезерование, точение | PM25 | 9,52 | Сталь | 3,18 | 0.8 | Текущая |
| TPUN160308ETL20 | фрезерование, точение | TL20 | 9,52 | Чугун | 3,18 | 0.8 | |
| TPUN160308FKM15 | фрезерование, точение | KM15 | 9,52 | Чугун | 3,18 | 0.8 | |
| TPUN160312ETL20 | фрезерование, точение | TL20 | 9,52 | Сталь | 3,18 | 1.2 | |
| TPUN160312FKM15 | фрезерование, точение | KM15 | 9,52 | Чугун | 3,18 | 1.2 | |
| TPUN220408ETL20 | фрезерование, точение | TL20 | 12,7 | Сталь | 4,76 | 0.8 |
Совместимость
Связанные позиции по данным производителя — 81 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций TPUN160308EPM25 указан производителем как подходящий.
Оправки расточные44
- CTFPL12CA-16Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTFPL16CA-16Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTFPR12CA-16Оправка расточная, 90°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTFPR16CA-16Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTGPL12CA-16Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTGPL16CA-16Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTGPR12CA-16Оправка расточная, 90°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTGPR16CA-16Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTSPL12CA-16Оправка расточная, 45°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTSPL16CA-16Оправка расточная, 45°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTSPR12CA-16Оправка расточная, 45°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTSPR16CA-16Оправка расточная, 45°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTTPL12CA-16Оправка расточная, 60°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTTPL16CA-16Оправка расточная, 60°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTTPR12CA-16Оправка расточная, 60°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTTPR16CA-16Оправка расточная, 60°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTWPL12CA-16Оправка расточная, 60°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTWPL16CA-16Оправка расточная, 60°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTWPR12CA-16Оправка расточная, 60°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTWPR16CA-16Оправка расточная, 60°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- S16R-CTFPL16Оправка расточная Ø16 мм, 90°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S16R-CTFPR16Оправка расточная Ø16 мм, 90°, правое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S16R-CTUPL16Оправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S16R-CTUPR16Оправка расточная Ø16 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S20S-CTFPL16Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S20S-CTFPR16Оправка расточная Ø20 мм, 90°, правое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S20S-CTUPL16Оправка расточная Ø20 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S20S-CTUPR16Оправка расточная Ø20 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S25T-CTFPL16Оправка расточная Ø25 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S25T-CTFPR16Оправка расточная Ø25 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S25T-CTUPL16Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S25T-CTUPR16Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S32U-CTFPL16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S32U-CTFPR16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S32U-CTUPL16Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S32U-CTUPR16Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S40V-CTFPL16Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S40V-CTFPR16Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S40V-CTUPL16Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S40V-CTUPR16Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Показаны первые 40 из 44. Остальные — в разделе Оправки расточные.
Державки токарные по ISO 560837
- CTBPL2020K16Державка токарная, 20X20, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTBPL2525M16Державка токарная, 25X25, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTBPR2020K16Державка токарная, 20X20, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTBPR2525M16Державка токарная, 25X25, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTCPL3225P16Державка токарная, 32X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTCPL3232P16Державка токарная, 32X32, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTCPN2513R16Державка токарная, 25X13, 90°
- CTCPR3225P16Державка токарная, 32X25, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTCPR3232P16Державка токарная, 32X32, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTDPL2020K16Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTDPL2525M16Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTDPL3232P16Державка токарная, 32X32, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTDPR2020K16Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTDPR2525M16Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTDPR3232P16Державка токарная, 32X32, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTFPL2020K16Державка токарная, 20X20, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTFPL2525M16Державка токарная, 25X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTFPL3225P16Державка токарная, 32X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTFPL3232P16Державка токарная, 32X32, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTFPL4040S16Державка токарная, 40X40, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTFPL5050T16Державка токарная, 50X50, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTFPR2020K16Державка токарная, 20X20, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTFPR2525M16Державка токарная, 25X25, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTFPR3225P16Державка токарная, 32X25, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTFPR3232P16Державка токарная, 32X32, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTFPR4040S16Державка токарная, 40X40, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTFPR5050T16Державка токарная, 50X50, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTGPL2020K16Державка токарная, 20X20, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTGPL2525M16Державка токарная, 25X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTGPL3225P16Державка токарная, 32X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTGPR2020K16Державка токарная, 20X20, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTGPR2525M16Державка токарная, 25X25, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTGPR3225P16Державка токарная, 32X25, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTTPL2020K16Державка токарная, 20X20, 60°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTTPL2525M16Державка токарная, 25X25, 60°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTTPR2020K16Державка токарная, 20X20, 60°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTTPR2525M16Державка токарная, 25X25, 60°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Документы по позиции
Для этой позиции документы пока не привязаны.
