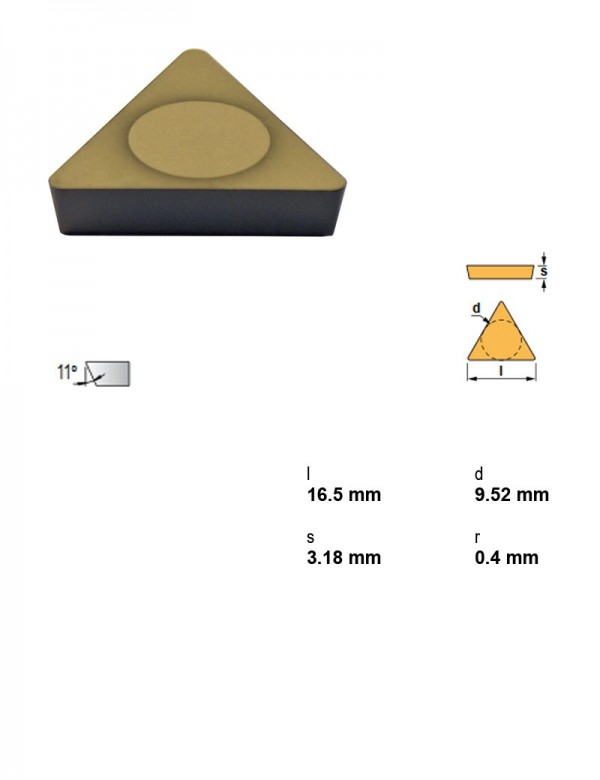

Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4
Canela · Пластины фрезерные — форма T (треугольная 60°) · арт. TPUN160304ETL20

Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4

Применениефрезерование, точение
Радиус при вершине0.4
Марка сплаваTL20
I.C.9,52 мм
Группа материаловСталь
Задний уголПоложительный
Форма пластиныT — треугольная 60°
Толщина пластины3,18 мм

Другие типоразмеры серии

Пластины фрезерные — форма T (треугольная 60°) — 25 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.

АртикулПрименениеМарка сплаваI.C., ммГруппа материаловТолщина пластины, ммРадиус при вершинеВ список
TPKN2204PDSR-1FTIN25ФрезерованиеTIN2512,7Сталь4,76—
TPKN2204PDSR-1FTL40ФрезерованиеTL4012,7Сталь4,76—
TPKR1603PPSRTL20ФрезерованиеTL209,52Сталь3,18—
TPKR1603PPSRTL40ФрезерованиеTL409,52Сталь3,18—
TPUN110304ETL20фрезерование, точениеTL206,35Сталь3,180.4
TPUN110308ETL20фрезерование, точениеTL206,35Сталь3,180.8
TPUN160304ETL20фрезерование, точениеTL209,52Сталь3,180.4Текущая
TPUN160304FKM15фрезерование, точениеKM159,52Чугун3,180.4
TPUN160308EPM25фрезерование, точениеPM259,52Сталь3,180.8
TPUN160308ETL20фрезерование, точениеTL209,52Чугун3,180.8
TPUN160308FKM15фрезерование, точениеKM159,52Чугун3,180.8
TPUN160312ETL20фрезерование, точениеTL209,52Сталь3,181.2
Показать ещё · всего в серии 25

Совместимость

Связанные позиции по данным производителя — 108 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций TPUN160304ETL20 указан производителем как подходящий.

Оправки расточные44

  • CTFPL12CA-16Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTFPL16CA-16Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTFPR12CA-16Оправка расточная, 90°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTFPR16CA-16Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTGPL12CA-16Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTGPL16CA-16Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTGPR12CA-16Оправка расточная, 90°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTGPR16CA-16Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTSPL12CA-16Оправка расточная, 45°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTSPL16CA-16Оправка расточная, 45°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTSPR12CA-16Оправка расточная, 45°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTSPR16CA-16Оправка расточная, 45°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTTPL12CA-16Оправка расточная, 60°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTTPL16CA-16Оправка расточная, 60°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTTPR12CA-16Оправка расточная, 60°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTTPR16CA-16Оправка расточная, 60°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTWPL12CA-16Оправка расточная, 60°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTWPL16CA-16Оправка расточная, 60°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTWPR12CA-16Оправка расточная, 60°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • CTWPR16CA-16Оправка расточная, 60°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
  • S16R-CTFPL16Оправка расточная Ø16 мм, 90°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
  • S16R-CTFPR16Оправка расточная Ø16 мм, 90°, правое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
  • S16R-CTUPL16Оправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
  • S16R-CTUPR16Оправка расточная Ø16 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
  • S20S-CTFPL16Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
  • S20S-CTFPR16Оправка расточная Ø20 мм, 90°, правое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
  • S20S-CTUPL16Оправка расточная Ø20 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S20S-CTUPR16Оправка расточная Ø20 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S25T-CTFPL16Оправка расточная Ø25 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S25T-CTFPR16Оправка расточная Ø25 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S25T-CTUPL16Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S25T-CTUPR16Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S32U-CTFPL16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S32U-CTFPR16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S32U-CTUPL16Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S32U-CTUPR16Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S40V-CTFPL16Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S40V-CTFPR16Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S40V-CTUPL16Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • S40V-CTUPR16Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный

Показаны первые 40 из 44. Остальные — в разделе Оправки расточные.

Державки токарные по ISO 560837

  • CTBPL2020K16Державка токарная, 20X20, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTBPL2525M16Державка токарная, 25X25, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTBPR2020K16Державка токарная, 20X20, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTBPR2525M16Державка токарная, 25X25, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTCPL3225P16Державка токарная, 32X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTCPL3232P16Державка токарная, 32X32, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTCPN2513R16Державка токарная, 25X13, 90°
  • CTCPR3225P16Державка токарная, 32X25, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTCPR3232P16Державка токарная, 32X32, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTDPL2020K16Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTDPL2525M16Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTDPL3232P16Державка токарная, 32X32, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTDPR2020K16Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTDPR2525M16Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTDPR3232P16Державка токарная, 32X32, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTFPL2020K16Державка токарная, 20X20, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTFPL2525M16Державка токарная, 25X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTFPL3225P16Державка токарная, 32X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTFPL3232P16Державка токарная, 32X32, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTFPL4040S16Державка токарная, 40X40, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTFPL5050T16Державка токарная, 50X50, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTFPR2020K16Державка токарная, 20X20, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTFPR2525M16Державка токарная, 25X25, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTFPR3225P16Державка токарная, 32X25, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTFPR3232P16Державка токарная, 32X32, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTFPR4040S16Державка токарная, 40X40, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTFPR5050T16Державка токарная, 50X50, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTGPL2020K16Державка токарная, 20X20, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTGPL2525M16Державка токарная, 25X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTGPL3225P16Державка токарная, 32X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTGPR2020K16Державка токарная, 20X20, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTGPR2525M16Державка токарная, 25X25, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTGPR3225P16Державка токарная, 32X25, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTTPL2020K16Державка токарная, 20X20, 60°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTTPL2525M16Державка токарная, 25X25, 60°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTTPR2020K16Державка токарная, 20X20, 60°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
  • CTTPR2525M16Державка токарная, 25X25, 60°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный

Корпуса сборных фрез27

  • 013000025Фреза сборная Ø25 мм, 2 зуб., хвостовик Ø25 мм, Внутренняя подача СОЖ Нет, Длина 110 мм, Задний угол Положительный
  • 013000032Фреза сборная Ø32 мм, 2 зуб., хвостовик Ø32 мм, Применение Фрезы уступа и торцевые, Внутренняя подача СОЖ Нет, Длина 125 мм
  • 013030025Фреза сборная Ø25 мм, 2 зуб., хвостовик MK3
  • 013030032Фреза сборная Ø32 мм, 2 зуб., хвостовик MK3
  • 013030040Фреза сборная Ø40 мм, 3 зуб., хвостовик MK3
  • 013090040Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø16 мм, Применение Фрезы уступа и торцевые, Внутренняя подача СОЖ Нет
  • 013090050-Z3Фреза сборная Ø50 мм, 3 зуб., хвостовик Ø22 мм, Применение Фрезы уступа и торцевые
  • 013090063Фреза сборная Ø63 мм, 4 зуб., хвостовик Ø27 мм, Применение Фрезы уступа и торцевые
  • 013090080Фреза сборная Ø80 мм, 5 зуб., хвостовик Ø32 мм, Применение Фрезы уступа и торцевые
  • 013090100Фреза сборная Ø100 мм, 6 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
  • 013090125Фреза сборная Ø125 мм, 6 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
  • 013090160Фреза сборная Ø160 мм, 7 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
  • 013090200Фреза сборная Ø200 мм, 8 зуб., хвостовик Ø60 мм, Применение Фрезы уступа и торцевые
  • 013099052Фреза сборная Ø52 мм, 5 зуб., хвостовик Ø16 мм
  • 013099063Фреза сборная Ø63 мм, 6 зуб., хвостовик Ø22 мм, Задний угол Положительный
  • 013099080Фреза сборная Ø80 мм, 5 зуб., хвостовик Ø27 мм, Применение Фрезы уступа и торцевые, Длина 50 мм
  • 013099100Фреза сборная Ø100 мм, 7 зуб., хвостовик Ø32 мм, Внутренняя подача СОЖ Нет, Длина 50 мм, Задний угол Положительный
  • 013099125Фреза сборная Ø125 мм, 7 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые, Внутренняя подача СОЖ Нет
  • 013099160Фреза сборная Ø160 мм, 9 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые, Длина 63 мм, Задний угол Положительный
  • 013099200Фреза сборная Ø200 мм, 11 зуб., хвостовик Ø60 мм, Применение Фрезы уступа и торцевые
  • 013099250Фреза сборная Ø250 мм, 15 зуб., хвостовик Ø60 мм
  • 063000005Фреза сборная Ø26 мм, 1 зуб., хвостовик Ø20 мм, Длина 110 мм
  • 063000020Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø25 мм, Длина 125 мм
  • 063007005Фреза сборная Ø26 мм, 1 зуб., хвостовик Ø25 мм
  • 063007020Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø25 мм, Длина 110 мм
  • 063030005Фреза сборная Ø26 мм, 1 зуб., хвостовик Ø20 мм, Длина 125 мм
  • 063030020Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø20 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
