Canela · Пластины токарные — форма T (треугольная 60°) · арт. TPMN160308CBN

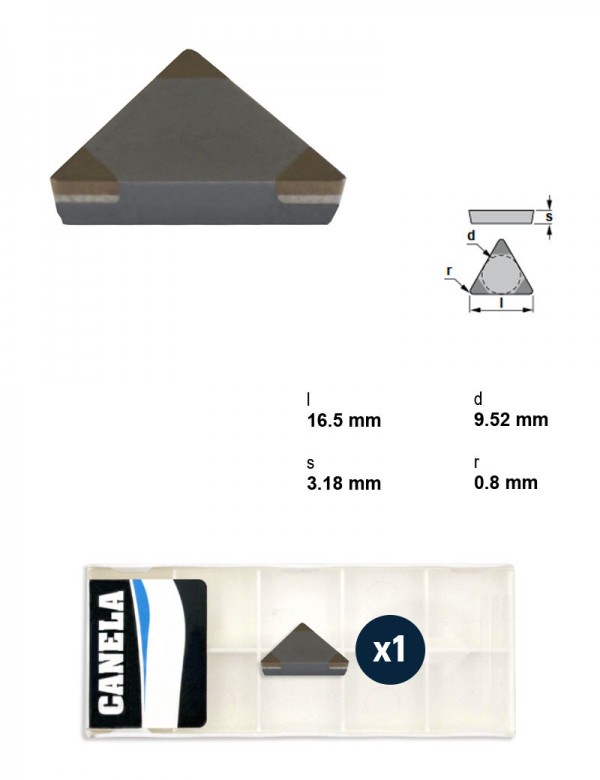

Пластина токарная, треугольная 60°, IC 9,52 мм, сплав CBN, Радиус при вершине 0,8

Применение	Точение
Радиус при вершине	0.8
Марка сплава	CBN
I.C.	9,52 мм
Группа материалов	Твёрдые материалы
Задний угол	Положительный
Форма пластины	T — треугольная 60°
Толщина пластины	3,18 мм

Другие типоразмеры серии

Пластины токарные — форма T (треугольная 60°) — 77 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

Артикул	Радиус при вершине	Марка сплава	I.C., мм	Применение	Группа материалов	Задний угол	Толщина пластины, мм	Характер резания	Вид обработки	В список
TNMG220408MHC-TN30	0.8	TN30	12,7	Точение	Сталь	Отрицательный	4,76	Прерывистое	Получистовая, черновая
TNMG220412MC-TN15	1.2	TN15	12,7	Точение	Сталь	Отрицательный	4,76	Непрерывное, лёгкое прерывание	Чистовая, получистовая
TNMG220412MHC-TN30	1.2	TN30	12,7	Точение	Сталь	Отрицательный	4,76	Прерывистое	Получистовая, черновая
TNMX160404LNC25	0.4	NC25	9,52	Точение	Сталь	Отрицательный	4,76	Непрерывное, лёгкое прерывание	Чистовая, получистовая
TNMX160404RNC25	0.4	NC25	9,52	Точение	Сталь	Отрицательный	4,76	Непрерывное, лёгкое прерывание	Чистовая, получистовая
TNMX160408LNC25	0.8	NC25	9,52	Точение	Сталь	Отрицательный	4,76	Непрерывное, лёгкое прерывание	Чистовая, получистовая
TPMN160308CBN	0.8	CBN	9,52	Точение	Твёрдые материалы	Положительный	3,18	—	—	Текущая
TPMN160312CBN	1.2	CBN	9,52	Точение	Твёрдые материалы	Положительный	3,18	—	—
TPMR090204TN15	0.4	TN15	5,55	Точение	Сталь	Положительный	2,38	Непрерывное, лёгкое прерывание	Чистовая, получистовая
TPMR110304TN15	0.4	TN15	6,35	Точение	Сталь	Положительный	3,18	Непрерывное, лёгкое прерывание	Чистовая, получистовая
TPMR110308TN20	0.8	TN20	6,35	Точение	Сталь	Положительный	3,18	Лёгкое прерывание	Чистовая, получистовая
TPMR160304TN15	0.4	TN15	9,52	Точение	Сталь	Положительный	3,18	Непрерывное, лёгкое прерывание	Чистовая, получистовая

Показать ещё · всего в серии 77

Совместимость

Связанные позиции по данным производителя — 85 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций TPMN160308CBN указан производителем как подходящий.

Оправки расточные44

CTFPL12CA-16Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTFPL16CA-16Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTFPR12CA-16Оправка расточная, 90°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTFPR16CA-16Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTGPL12CA-16Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTGPL16CA-16Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTGPR12CA-16Оправка расточная, 90°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTGPR16CA-16Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTSPL12CA-16Оправка расточная, 45°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTSPL16CA-16Оправка расточная, 45°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTSPR12CA-16Оправка расточная, 45°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTSPR16CA-16Оправка расточная, 45°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTTPL12CA-16Оправка расточная, 60°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTTPL16CA-16Оправка расточная, 60°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTTPR12CA-16Оправка расточная, 60°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTTPR16CA-16Оправка расточная, 60°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTWPL12CA-16Оправка расточная, 60°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTWPL16CA-16Оправка расточная, 60°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTWPR12CA-16Оправка расточная, 60°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
CTWPR16CA-16Оправка расточная, 60°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
S16R-CTFPL16Оправка расточная Ø16 мм, 90°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
S16R-CTFPR16Оправка расточная Ø16 мм, 90°, правое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
S16R-CTUPL16Оправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
S16R-CTUPR16Оправка расточная Ø16 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
S20S-CTFPL16Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
S20S-CTFPR16Оправка расточная Ø20 мм, 90°, правое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
S20S-CTUPL16Оправка расточная Ø20 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
S20S-CTUPR16Оправка расточная Ø20 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
S25T-CTFPL16Оправка расточная Ø25 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
S25T-CTFPR16Оправка расточная Ø25 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
S25T-CTUPL16Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
S25T-CTUPR16Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
S32U-CTFPL16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
S32U-CTFPR16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
S32U-CTUPL16Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
S32U-CTUPR16Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
S40V-CTFPL16Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
S40V-CTFPR16Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
S40V-CTUPL16Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
S40V-CTUPR16Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный

Показаны первые 40 из 44. Остальные — в разделе Оправки расточные.

Державки токарные по ISO 560837

CTBPL2020K16Державка токарная, 20X20, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTBPL2525M16Державка токарная, 25X25, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTBPR2020K16Державка токарная, 20X20, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTBPR2525M16Державка токарная, 25X25, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTCPL3225P16Державка токарная, 32X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTCPL3232P16Державка токарная, 32X32, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTCPN2513R16Державка токарная, 25X13, 90°
CTCPR3225P16Державка токарная, 32X25, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTCPR3232P16Державка токарная, 32X32, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTDPL2020K16Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTDPL2525M16Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTDPL3232P16Державка токарная, 32X32, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTDPR2020K16Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTDPR2525M16Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTDPR3232P16Державка токарная, 32X32, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTFPL2020K16Державка токарная, 20X20, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTFPL2525M16Державка токарная, 25X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTFPL3225P16Державка токарная, 32X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTFPL3232P16Державка токарная, 32X32, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTFPL4040S16Державка токарная, 40X40, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTFPL5050T16Державка токарная, 50X50, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTFPR2020K16Державка токарная, 20X20, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTFPR2525M16Державка токарная, 25X25, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTFPR3225P16Державка токарная, 32X25, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTFPR3232P16Державка токарная, 32X32, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTFPR4040S16Державка токарная, 40X40, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTFPR5050T16Державка токарная, 50X50, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTGPL2020K16Державка токарная, 20X20, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTGPL2525M16Державка токарная, 25X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTGPL3225P16Державка токарная, 32X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTGPR2020K16Державка токарная, 20X20, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTGPR2525M16Державка токарная, 25X25, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTGPR3225P16Державка токарная, 32X25, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTTPL2020K16Державка токарная, 20X20, 60°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTTPL2525M16Державка токарная, 25X25, 60°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTTPR2020K16Державка токарная, 20X20, 60°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
CTTPR2525M16Державка токарная, 25X25, 60°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный

Патроны и державки фрезерно-сверлильные4

MK08B12Патроны дополнительные, Ø38 мм, L 67 мм, L2 74 мм, K ISO B-12, Вес 0,48 кг
MP08B12Патроны дополнительные, Ø38 мм, L 67 мм, L2 74 мм, K ISO B-12, Вес 0,5 кг
MU08B12Патроны дополнительные, Ø37 мм, L 72 мм, L2 78 мм, K ISO B-12, Вес 0,34 кг
MU10B12Патроны дополнительные, Ø40 мм, L 79 мм, L2 86 мм, K ISO B-12, Вес 0,61 кг

Документы по позиции

Для этой позиции документы пока не привязаны.
