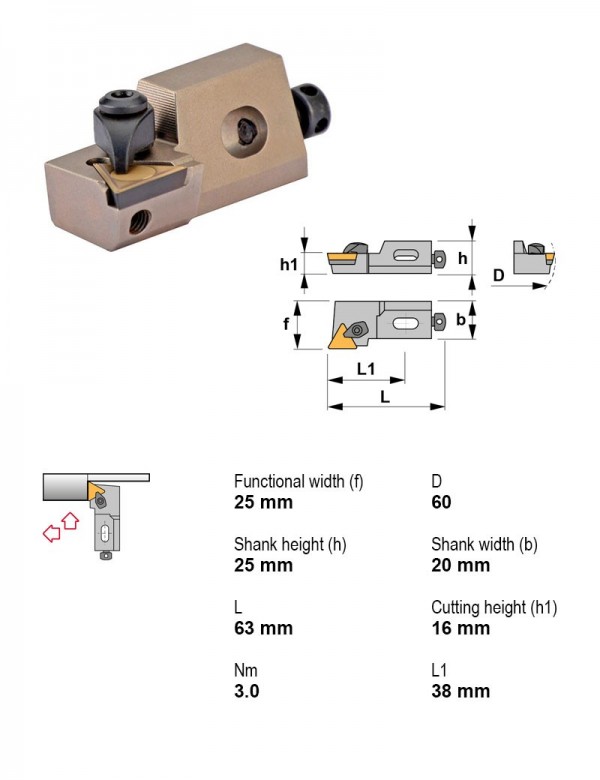

Canela · Оправки расточные — прижим сверху, пластина T (треугольная 60°) · арт. CTGPR16CA-16
Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Высота центра картриджа | 16 мм |
| Крепление пластины | Прижим сверху |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул CTGPR16CA-16 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Оправки расточные — прижим сверху, пластина T (треугольная 60°) — 82 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| CTFPR16CA-16 | внутреннее торцевание, внутреннее точение | 90° | Правое | — | — | |
| CTGPL10CA-11 | внутреннее торцевание, внутреннее точение | 90° | Левое | — | — | |
| CTGPL12CA-16 | внутреннее торцевание, внутреннее точение | 90° | Левое | — | — | |
| CTGPL16CA-16 | внутреннее торцевание, внутреннее точение | 90° | Левое | — | — | |
| CTGPR10CA-11 | внутреннее торцевание, внутреннее точение | 90° | Правое | — | — | |
| CTGPR12CA-16 | внутреннее торцевание, внутреннее точение | 90° | Правое | — | — | |
| CTGPR16CA-16 | внутреннее торцевание, внутреннее точение | 90° | Правое | — | — | Текущая |
| CTSPL10CA-11 | внутреннее торцевание, внутреннее точение | 45° | Левое | — | — | |
| CTSPL12CA-16 | внутреннее торцевание, внутреннее точение | 45° | Левое | — | — | |
| CTSPL16CA-16 | внутреннее торцевание, внутреннее точение | 45° | Левое | — | — | |
| CTSPR10CA-11 | внутреннее торцевание, внутреннее точение | 45° | Правое | — | — | |
| CTSPR12CA-16 | внутреннее торцевание, внутреннее точение | 45° | Правое | — | — |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTGPR16CA-16.
Пластины токарные по ISO 18324
- TPMN160308CBNПластина токарная, треугольная 60°, IC 9,52 мм, сплав CBN, Радиус при вершине 0,8
- TPMR160304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,18 мм
- TPUN160304ETL20Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TL20, Применение фрезерование, точение, Радиус при вершине 0,4, Группа материалов Сталь
- TPUN160308EPM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25, Толщина пластины 3,18 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
