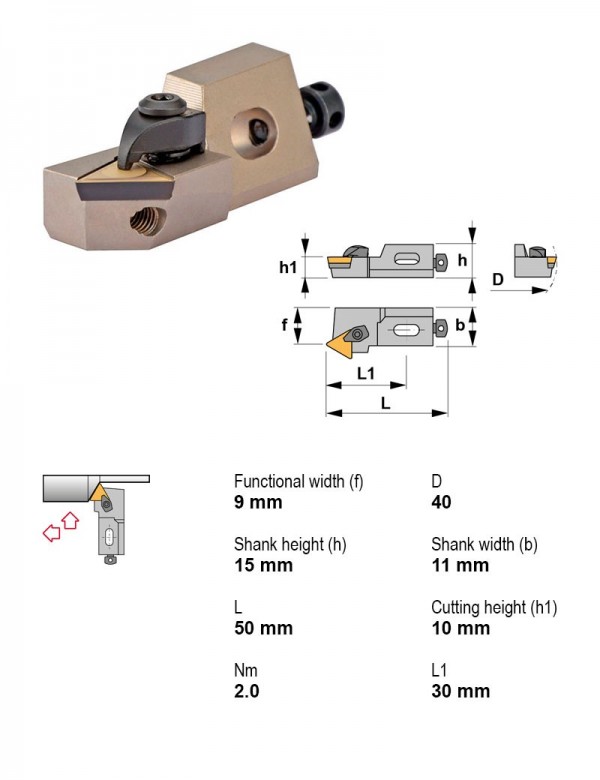

Картридж расточной, 60°, правое, Высота центра картриджа 10 мм
Canela · Картриджи расточные · арт. CTTPR10CA-11

Картридж расточной, 60°, правое, Высота центра картриджа 10 мм

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане60°
Высота центра картриджа10 мм
Крепление пластиныПрижим сверху
ПрисоединениеКартридж
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголПоложительный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул CTTPR10CA-11 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу CTTPR10CA-11 →

Другие типоразмеры серии

Картриджи расточные — 178 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВысота центра картриджа, ммКрепление пластиныНаправление резанияЗадний уголФорма пластиныВ список
CTSPR10CA-1145°10Прижим сверхуПравоеПоложительныйT — треугольная 60°
CTSPR12CA-1645°12Прижим сверхуПравоеПоложительныйT — треугольная 60°
CTSPR16CA-1645°16Прижим сверхуПравоеПоложительныйT — треугольная 60°
CTTPL10CA-1160°10Прижим сверхуЛевоеПоложительныйT — треугольная 60°
CTTPL12CA-1660°12Прижим сверхуЛевоеПоложительныйT — треугольная 60°
CTTPL16CA-1660°16Прижим сверхуЛевоеПоложительныйT — треугольная 60°
CTTPR10CA-1160°10Прижим сверхуПравоеПоложительныйT — треугольная 60°Текущая
CTTPR12CA-1660°12Прижим сверхуПравоеПоложительныйT — треугольная 60°
CTTPR16CA-1660°16Прижим сверхуПравоеПоложительныйT — треугольная 60°
CTWPL10CA-1160°10Прижим сверхуЛевоеПоложительныйT — треугольная 60°
CTWPL12CA-1660°12Прижим сверхуЛевоеПоложительныйT — треугольная 60°
CTWPL16CA-1660°16Прижим сверхуЛевоеПоложительныйT — треугольная 60°

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CTTPR10CA-11.

Винты для пластин3

  • 1405Винт регулировочный M5×0,8, левый
  • 1504Винт M4×0,7 1504
  • 1816Винт под шестигранник M6×1

Запчасти к инструменту3

  • 2304Прижим сверху (C) M4×0,7
  • 5004Ключ шестигранный A4
  • 5025Ключ шестигранный A2,5

Пластины токарные по ISO 18322

  • TPMR110304TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15, Толщина пластины 3,18 мм
  • TPMR110308TN20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN20

Документы по позиции

Для этой позиции документы пока не привязаны.
