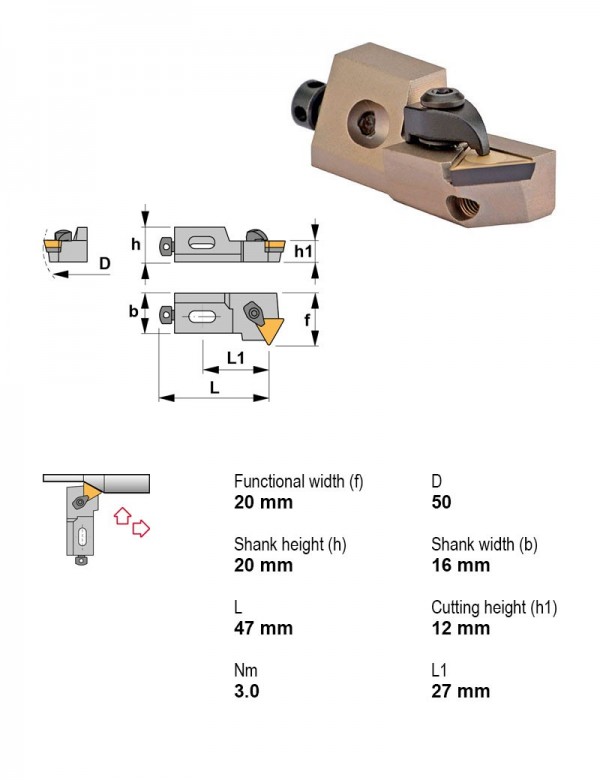

Canela · Оправки расточные — прижим сверху, пластина T (треугольная 60°) · арт. CTWPL12CA-16
Оправка расточная, 60°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 60° |
| Высота центра картриджа | 12 мм |
| Крепление пластины | Прижим сверху |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — прижим сверху, пластина T (треугольная 60°) — 82 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| CTTPL12CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Левое | — | — | |
| CTTPL16CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Левое | — | — | |
| CTTPR10CA-11 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Правое | — | — | |
| CTTPR12CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Правое | — | — | |
| CTTPR16CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Правое | — | — | |
| CTWPL10CA-11 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Левое | — | — | |
| CTWPL12CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Левое | — | — | Текущая |
| CTWPL16CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Левое | — | — | |
| CTWPR10CA-11 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Правое | — | — | |
| CTWPR12CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Правое | — | — | |
| CTWPR16CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Правое | — | — | |
| S10M-CTFPL09 | Внутреннее точение | 90° | Расточная оправка | Левое | 10 | 5.55 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTWPL12CA-16.
Пластины токарные по ISO 18322
- TPMN160308CBNПластина токарная, треугольная 60°, IC 9,52 мм, сплав CBN, Радиус при вершине 0,8
- TPMR160304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,18 мм
Пластины фрезерные2
- TPUN160304ETL20Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4
- TPUN160308EPM25Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав PM25, Радиус при вершине 0,8
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.215.050.02Переходник понижающий PSC 50 KM 2
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Оснастка модульная PSC1
- 16.218.063.32/075Удлинитель-переходник PSC HSK-A63 Ø32
Пластины резьбовые токарные1
- LS14.0510.01TL20Пластина резьбовая S14.0510.01, метрическая резьба, неполный профиль, шаг 1,0–1,25 мм, отверстие от Ø14 мм, левая, сплав TL20
Свёрла спиральные монолитные1
- 732305.0Сверло монолитное Ø5 мм, 2 зуб., хвостовик Ø6 мм, Внутренняя подача СОЖ Есть, Длина режущей части 28 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
