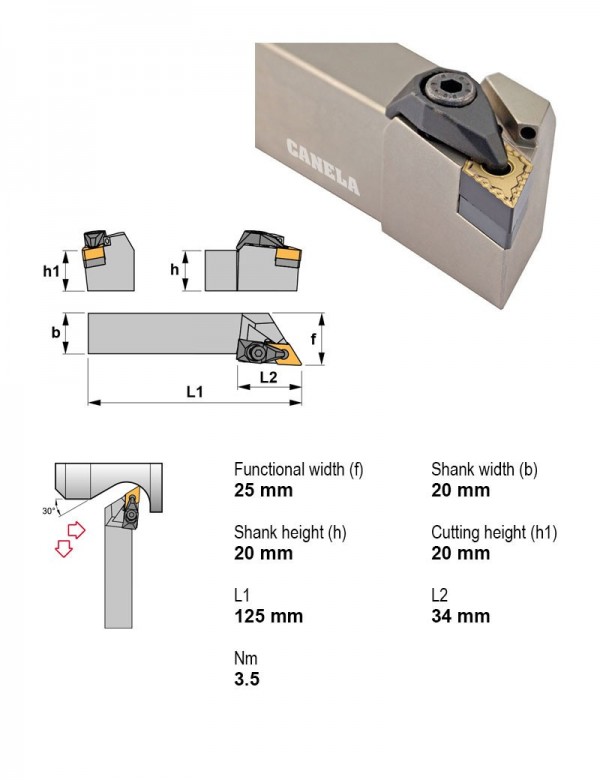

Canela · Державки токарные — прижим за лунку, пластина D (ромбическая 55°) · арт. DDJNL2020K11-A
Державка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Прижим за лунку |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 20X20 |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина D (ромбическая 55°) — 58 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| DDJNL2020K11-A | внутреннее торцевание, профилирование, точение | 93° | Квадратный хвостовик | Есть | Левое | — | — | Текущая |
| DDJNL2020K11-N | профилирование, точение | 93° | Квадратный хвостовик | Нет | Левое | — | — | |
| DDJNL2020K15-A | внутреннее торцевание, профилирование, точение | 93° | Квадратный хвостовик | Есть | Левое | — | — | |
| DDJNL2020K15-N | профилирование, точение | 93° | Квадратный хвостовик | Нет | Левое | — | — | |
| DDJNL2525M11-N | профилирование, точение | 93° | Квадратный хвостовик | Нет | Левое | — | — | |
| DDJNL2525M15-A | внутреннее торцевание, профилирование, точение | 93° | Квадратный хвостовик | Есть | Левое | — | — | |
| DDJNL2525M15-N | профилирование, точение | 93° | Квадратный хвостовик | Нет | Левое | — | — | |
| DDJNL3232P15-A | внутреннее торцевание, профилирование, точение | 93° | Квадратный хвостовик | Есть | Левое | — | — | |
| DDJNL3232P15-N | профилирование, точение | 93° | Квадратный хвостовик | Нет | Левое | — | — | |
| DDJNR2020K11-A | внутреннее торцевание, профилирование, точение | 93° | Квадратный хвостовик | Есть | Правое | — | — | |
| DDJNR2020K11-N | профилирование, точение | 93° | Квадратный хвостовик | Нет | Правое | — | — | |
| DDJNR2020K15-A | внутреннее торцевание, профилирование, точение | 93° | Квадратный хвостовик | Есть | Правое | — | — |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к DDJNL2020K11-A.
Пластины токарные по ISO 18324
- DNMG110404FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110404FC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110408FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный
- DNMG110408MC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Отрицательный
Оправки расточные1
- PSC40-DDUNL27080-15Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
