Canela · Пластины токарные — форма D (ромбическая 55°) · арт. DNMG110408FC-TN15

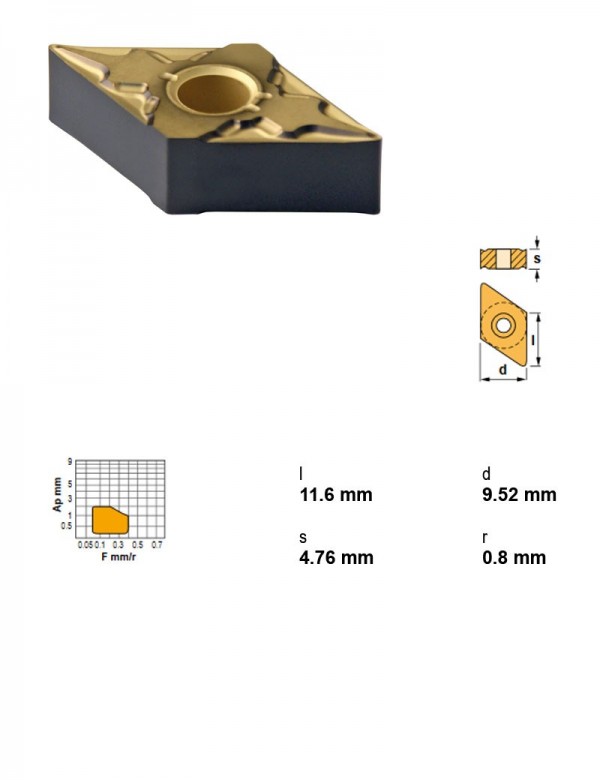

Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Характер резания | Непрерывное, лёгкое прерывание |
| Марка сплава | TN15 |
| I.C. | 9,52 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины токарные — форма D (ромбическая 55°) — 82 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | I.C., мм | Применение | Марка сплава | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| DNGX150716CX6 | 1.6 | 12,7 | Точение | CX6 | Чугун | Отрицательный | 7,94 | — | — | |
| DNGX150716CX9 | 1.6 | 12,7 | Точение | CX9 | Чугун | Отрицательный | 7,94 | — | — | |
| DNMA150608TK15 | 0.8 | 12,7 | Точение | TK15 | Чугун | Отрицательный | 6,35 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| DNMA150612TK15 | 1.2 | 12,7 | Точение | TK15 | Чугун | Отрицательный | 6,35 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| DNMG110404FC-TN15 | 0.4 | 9,52 | Точение | TN15 | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| DNMG110404FC-TN35 | 0.4 | 9,52 | Точение | TN35 | Нержавеющая сталь | Отрицательный | 4,76 | Лёгкое прерывание | Чистовая | |
| DNMG110408FC-TN15 | 0.8 | 9,52 | Точение | TN15 | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | Текущая |
| DNMG110408MC-TN35 | 0.8 | 9,52 | Точение | TN35 | Нержавеющая сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| DNMG150404FC-TN15 | 0.4 | 12,7 | Точение | TN15 | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| DNMG150404FMC-TN15 | 0.4 | 12,7 | Точение | TN15 | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| DNMG150408MC-TC15 | 0,8 | 12,7 | — | — | — | — | — | — | — | |
| DNMG150408MC-TN35 | 0.8 | 12,7 | Точение | TN35 | Нержавеющая сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 50 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций DNMG110408FC-TN15 указан производителем как подходящий.
Державки токарные по ISO 560826
- DDJNL2020K11-AДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DDJNL2020K11-NДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DDJNL2525M11-NДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DDJNR2020K11-AДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DDJNR2020K11-NДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DDJNR2525M11-NДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- PDJNL1616H11Державка токарная, 16X16, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PDJNL2020K11Державка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PDJNL2525M11Державка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PDJNL3225P11Державка токарная, 32X25, 93°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PDJNR1616H11Державка токарная, 16X16, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PDJNR2020K11Державка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PDJNR2525M11Державка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PDJNR3225P11Державка токарная, 32X25, 93°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-DDJNL22045-11Державка токарная Ø32 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-DDJNR22045-11Державка токарная Ø32 мм, 93°, правое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DDJNL27050-11Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DDJNR27050-11Державка токарная Ø40 мм, 93°, правое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DDNNN00050-11Державка токарная Ø40 мм, 63°, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DDJNL35060-11Державка токарная Ø50 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DDJNR35060-11Державка токарная Ø50 мм, 93°, правое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DDNNN00060-11Державка токарная Ø50 мм, 63°, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-PDJNL35060-11Державка токарная Ø50 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-PDJNR35060-11Державка токарная Ø50 мм, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC63-DDJNL45065-11Державка токарная Ø63 мм, 93°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC63-DDJNR45065-11Державка токарная Ø63 мм, 93°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Оправки расточные24
- A25R-PDUNL11Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A25R-PDUNR11Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-PDUNL17090-11Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-PDUNR17090-11Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DDUNL17090-11Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DDUNR17090-11Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-PDUNL17090-11Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-PDUNL22110-11Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-PDUNR17090-11Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-PDUNR22110-11Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DDUNL17090-11Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DDUNR17090-11Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-PDUNL17090-11Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-PDUNL22110-11Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-PDUNR17090-11Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-PDUNR22110-11Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC63-PDUNL17100-11Оправка расточная Ø63 мм, 93°, левое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 9,52 мм
- PSC63-PDUNR17100-11Оправка расточная Ø63 мм, 93°, правое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 9,52 мм
- S20S-PDUNL11Оправка расточная Ø20 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S20S-PDUNR11Оправка расточная Ø20 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S25T-PDUNL11Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S25T-PDUNR11Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S32U-PDUNL11Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S32U-PDUNR11Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
