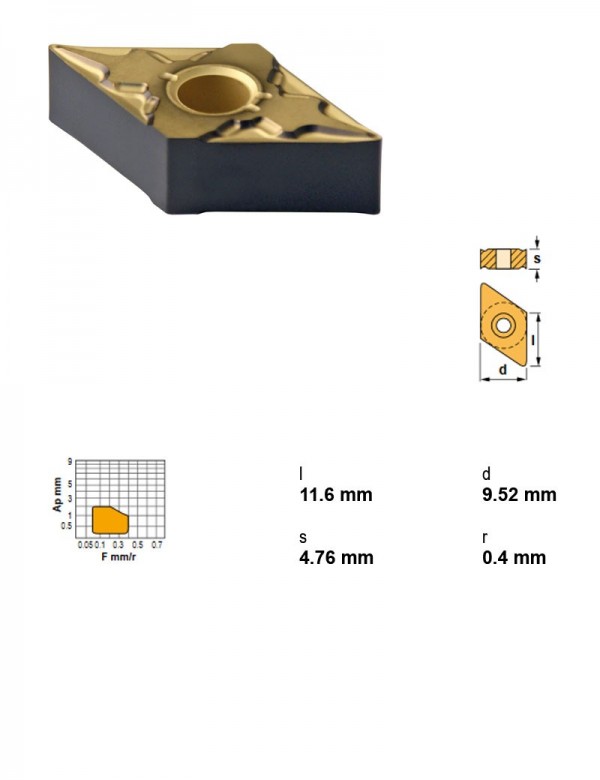

Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 4,76 мм
Canela · Пластины токарные — форма D (ромбическая 55°) · арт. DNMG110404FC-TN15 (DNMG 110404 FC-TN15)

Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 4,76 мм

ПрименениеТочение
Радиус при вершине0.4
Характер резанияНепрерывное, лёгкое прерывание
Марка сплаваTN15
I.C.9,52 мм
Вид обработкиЧистовая, получистовая
Группа материаловСталь
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°
Толщина пластины4,76 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул DNMG110404FC-TN15 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу DNMG110404FC-TN15 →

Другие типоразмеры серии

Пластины токарные — форма D (ромбическая 55°) — 98 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеI.C., ммЗадний уголТолщина пластины, ммМарка сплаваПрименениеГруппа материаловХарактер резанияВид обработкиВ список
DNMG 150608 CM TRH 475200.812,7Отрицательный6,35TRH 47520————
DNMG 150608 TRH 4225C0.812,7Отрицательный6,35TRH 4225C————
DNMG 150608 TRH90250.812,7Отрицательный6,35TRH9025————
DNMG 150608-CM TRH 4425C0.812,7Отрицательный6,35TRH 4425C————
DNMG 150608-VRK TRH83150.812,7Отрицательный6,35TRH8315————
DNMG 150612 TRH 4435P1.212,7Отрицательный6,35TRH 4435P————
DNMG110404FC-TN150.49,52Отрицательный4,76TN15ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистоваяТекущая
DNMG110404FC-TN350.49,52Отрицательный4,76TN35ТочениеНержавеющая стальЛёгкое прерываниеЧистовая
DNMG110408FC-TN150.89,52Отрицательный4,76TN15ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
DNMG110408MC-TN350.89,52Отрицательный4,76TN35ТочениеНержавеющая стальНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
DNMG150404-UF YG8010.412,7Отрицательный4,76YG801————
DNMG150404FC-TN150.412,7Отрицательный4,76TN15ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая

Совместимость

Связанные позиции по данным производителя — 49 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций DNMG110404FC-TN15 указан производителем как подходящий.

Державки токарные по ISO 560826

  • DDJNL2020K11-AДержавка токарная, 20X20, 93°, левое, Форма пластины D — ромбическая 55°
  • DDJNL2020K11-NДержавка токарная, 20X20, 93°, левое, Форма пластины D — ромбическая 55°
  • DDJNL2525M11-NДержавка токарная, 25X25, 93°, левое, Форма пластины D — ромбическая 55°
  • DDJNR2020K11-AДержавка токарная, 20X20, 93°, правое, Форма пластины D — ромбическая 55°
  • DDJNR2020K11-NДержавка токарная, 20X20, 93°, правое, Форма пластины D — ромбическая 55°
  • DDJNR2525M11-NДержавка токарная, 25X25, 93°, правое, Форма пластины D — ромбическая 55°
  • PDJNL1616H11Державка токарная, 16X16, 93°, левое, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный, Форма пластины D — ромбическая 55°
  • PDJNL2020K11Державка токарная, 20X20, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PDJNL2525M11Державка токарная, 25X25, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PDJNL3225P11Державка токарная, 32X25, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PDJNR1616H11Державка токарная, 16X16, 93°, правое, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный, Форма пластины D — ромбическая 55°
  • PDJNR2020K11Державка токарная, 20X20, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PDJNR2525M11Державка токарная, 25X25, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PDJNR3225P11Державка токарная, 32X25, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC32-DDJNL22045-11Державка токарная Ø32 мм, 93°, левое, Длина корпуса 45 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC32-DDJNR22045-11Державка токарная Ø32 мм, 93°, правое, Длина корпуса 45 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC40-DDJNL27050-11Державка токарная Ø40 мм, 93°, левое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный, Форма пластины D — ромбическая 55°
  • PSC40-DDJNR27050-11Державка токарная Ø40 мм, 93°, правое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный, Форма пластины D — ромбическая 55°
  • PSC40-DDNNN00050-11Державка токарная Ø40 мм, 63°, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-DDJNL35060-11Державка токарная Ø50 мм, 93°, левое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC50-DDJNR35060-11Державка токарная Ø50 мм, 93°, правое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC50-DDNNN00060-11Державка токарная Ø50 мм, 63°, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-PDJNL35060-11Державка токарная Ø50 мм, 93°, левое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC50-PDJNR35060-11Державка токарная Ø50 мм, 93°, правое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC63-DDJNL45065-11Державка токарная Ø63 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный, Форма пластины D — ромбическая 55°
  • PSC63-DDJNR45065-11Державка токарная Ø63 мм, 93°, правое, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный, Форма пластины D — ромбическая 55°

Оправки расточные23

  • A25R-PDUNL11Оправка расточная Ø25 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • A25R-PDUNR11Оправка расточная Ø25 мм, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC32-PDUNL17090-11Оправка расточная Ø32 мм, 93°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC32-PDUNR17090-11Оправка расточная Ø32 мм, 93°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC40-DDUNL17090-11Оправка расточная Ø40 мм, 93°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC40-DDUNR17090-11Оправка расточная Ø40 мм, 93°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC40-PDUNL17090-11Оправка расточная Ø40 мм, 93°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC40-PDUNL22110-11Оправка расточная Ø40 мм, 93°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC40-PDUNR17090-11Оправка расточная Ø40 мм, 93°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC40-PDUNR22110-11Оправка расточная Ø40 мм, 93°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC50-DDUNL17090-11Оправка расточная Ø50 мм, 93°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC50-DDUNR17090-11Оправка расточная Ø50 мм, 93°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC50-PDUNL17090-11Оправка расточная Ø50 мм, 93°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC50-PDUNL22110-11Оправка расточная Ø50 мм, 93°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC50-PDUNR17090-11Оправка расточная Ø50 мм, 93°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC50-PDUNR22110-11Оправка расточная Ø50 мм, 93°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC63-PDUNL17100-11Оправка расточная Ø63 мм, 93°, левое, Диаметр корпуса 17 мм, Длина корпуса 100 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • PSC63-PDUNR17100-11Оправка расточная Ø63 мм, 93°, правое, Диаметр корпуса 17 мм, Длина корпуса 100 мм, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • S20S-PDUNL11Оправка расточная Ø20 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • S20S-PDUNR11Оправка расточная Ø20 мм, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • S25T-PDUNL11Оправка расточная Ø25 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • S25T-PDUNR11Оправка расточная Ø25 мм, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
  • S32U-PDUNL11Оправка расточная Ø32 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
