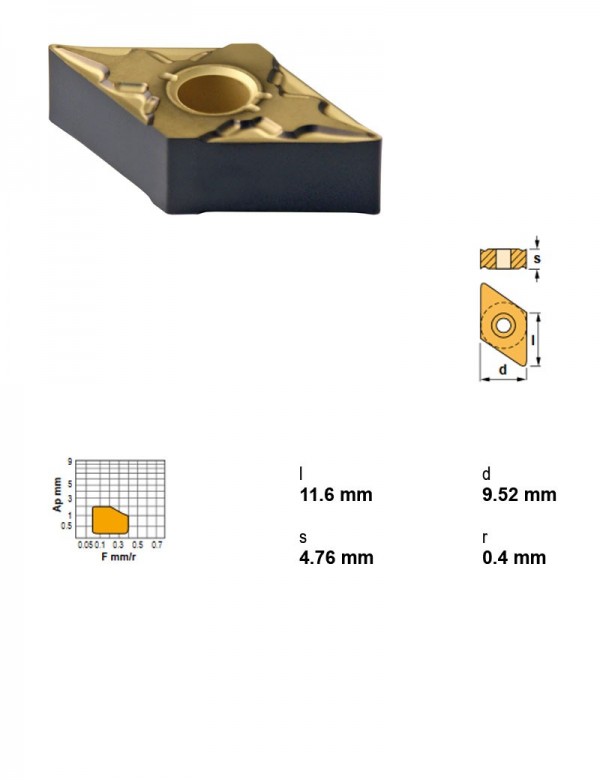

Canela · Пластины токарные — форма D (ромбическая 55°) · арт. DNMG110404FC-TN35
Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Отрицательный
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.4 |
| Характер резания | Лёгкое прерывание |
| Марка сплава | TN35 |
| I.C. | 9,52 мм |
| Вид обработки | Чистовая |
| Группа материалов | Нержавеющая сталь |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины токарные — форма D (ромбическая 55°) — 98 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | I.C., мм | Задний угол | Толщина пластины, мм | Марка сплава | Применение | Группа материалов | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| DNMG 150608 TRH 4225C | 0.8 | 12,7 | Отрицательный | 6,35 | TRH 4225C | — | — | — | — | |
| DNMG 150608 TRH9025 | 0.8 | 12,7 | Отрицательный | 6,35 | TRH9025 | — | — | — | — | |
| DNMG 150608-CM TRH 4425C | 0.8 | 12,7 | Отрицательный | 6,35 | TRH 4425C | — | — | — | — | |
| DNMG 150608-VRK TRH8315 | 0.8 | 12,7 | Отрицательный | 6,35 | TRH8315 | — | — | — | — | |
| DNMG 150612 TRH 4435P | 1.2 | 12,7 | Отрицательный | 6,35 | TRH 4435P | — | — | — | — | |
| DNMG110404FC-TN15 | 0.4 | 9,52 | Отрицательный | 4,76 | TN15 | Точение | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| DNMG110404FC-TN35 | 0.4 | 9,52 | Отрицательный | 4,76 | TN35 | Точение | Нержавеющая сталь | Лёгкое прерывание | Чистовая | Текущая |
| DNMG110408FC-TN15 | 0.8 | 9,52 | Отрицательный | 4,76 | TN15 | Точение | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| DNMG110408MC-TN35 | 0.8 | 9,52 | Отрицательный | 4,76 | TN35 | Точение | Нержавеющая сталь | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| DNMG150404-UF YG801 | 0.4 | 12,7 | Отрицательный | 4,76 | YG801 | — | — | — | — | |
| DNMG150404FC-TN15 | 0.4 | 12,7 | Отрицательный | 4,76 | TN15 | Точение | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| DNMG150404FMC-TN15 | 0.4 | 12,7 | Отрицательный | 4,76 | TN15 | Точение | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 49 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций DNMG110404FC-TN35 указан производителем как подходящий.
Державки токарные по ISO 560826
- DDJNL2020K11-AДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DDJNL2020K11-NДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DDJNL2525M11-NДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DDJNR2020K11-AДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DDJNR2020K11-NДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DDJNR2525M11-NДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- PDJNL1616H11Державка токарная, 16X16, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PDJNL2020K11Державка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PDJNL2525M11Державка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PDJNL3225P11Державка токарная, 32X25, 93°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PDJNR1616H11Державка токарная, 16X16, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PDJNR2020K11Державка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PDJNR2525M11Державка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PDJNR3225P11Державка токарная, 32X25, 93°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-DDJNL22045-11Державка токарная Ø32 мм, 93°, левое, Длина корпуса 45 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-DDJNR22045-11Державка токарная Ø32 мм, 93°, правое, Длина корпуса 45 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DDJNL27050-11Державка токарная Ø40 мм, 93°, левое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DDJNR27050-11Державка токарная Ø40 мм, 93°, правое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DDNNN00050-11Державка токарная Ø40 мм, 63°, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DDJNL35060-11Державка токарная Ø50 мм, 93°, левое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DDJNR35060-11Державка токарная Ø50 мм, 93°, правое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DDNNN00060-11Державка токарная Ø50 мм, 63°, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-PDJNL35060-11Державка токарная Ø50 мм, 93°, левое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-PDJNR35060-11Державка токарная Ø50 мм, 93°, правое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC63-DDJNL45065-11Державка токарная Ø63 мм, 93°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC63-DDJNR45065-11Державка токарная Ø63 мм, 93°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Оправки расточные23
- A25R-PDUNL11Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A25R-PDUNR11Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-PDUNL17090-11Оправка расточная Ø32 мм, 93°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC32-PDUNR17090-11Оправка расточная Ø32 мм, 93°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC40-DDUNL17090-11Оправка расточная Ø40 мм, 93°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC40-DDUNR17090-11Оправка расточная Ø40 мм, 93°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC40-PDUNL17090-11Оправка расточная Ø40 мм, 93°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC40-PDUNL22110-11Оправка расточная Ø40 мм, 93°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC40-PDUNR17090-11Оправка расточная Ø40 мм, 93°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC40-PDUNR22110-11Оправка расточная Ø40 мм, 93°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC50-DDUNL17090-11Оправка расточная Ø50 мм, 93°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC50-DDUNR17090-11Оправка расточная Ø50 мм, 93°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC50-PDUNL17090-11Оправка расточная Ø50 мм, 93°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC50-PDUNL22110-11Оправка расточная Ø50 мм, 93°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC50-PDUNR17090-11Оправка расточная Ø50 мм, 93°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC50-PDUNR22110-11Оправка расточная Ø50 мм, 93°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC63-PDUNL17100-11Оправка расточная Ø63 мм, 93°, левое, Диаметр корпуса 17 мм, Длина корпуса 100 мм, Под пластину, I.C. 9,52 мм
- PSC63-PDUNR17100-11Оправка расточная Ø63 мм, 93°, правое, Диаметр корпуса 17 мм, Длина корпуса 100 мм, Под пластину, I.C. 9,52 мм
- S20S-PDUNL11Оправка расточная Ø20 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S20S-PDUNR11Оправка расточная Ø20 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S25T-PDUNL11Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S25T-PDUNR11Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S32U-PDUNL11Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
