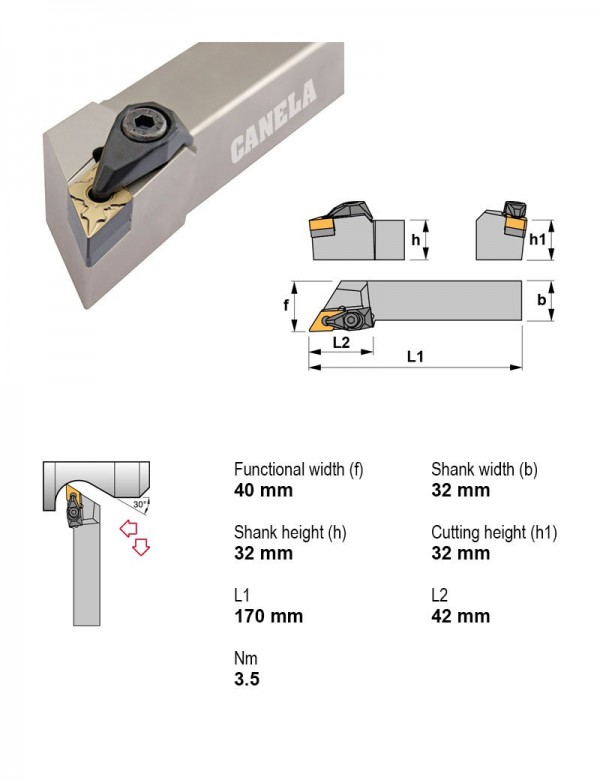

Державка токарная, 32X32, 93°, правое
Canela · Державки токарные — профилирование, точение · арт. DDJNR3232P15-N

Державка токарная, 32X32, 93°, правое

Применениепрофилирование, точение
Главный угол в плане93°
Крепление пластиныПрижим за лунку
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголОтрицательный
Сечение державки32X32
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Державки токарные — профилирование, точение — 307 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныСечение державкиВ список
DDJNL2525M15-N93°Прижим за лункуКвадратный хвостовикНетЛевоеОтрицательныйD — ромбическая 55°25X25
DDJNL3232P15-N93°Прижим за лункуКвадратный хвостовикНетЛевоеОтрицательныйD — ромбическая 55°32X32
DDJNR2020K11-N93°Прижим за лункуКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°20X20
DDJNR2020K15-N93°Прижим за лункуКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°20X20
DDJNR2525M11-N93°Прижим за лункуКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°25X25
DDJNR2525M15-N93°Прижим за лункуКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°25X25
DDJNR3232P15-N93°Прижим за лункуКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°32X32Текущая
DTJNL2020K16-A93°Прижим за лункуКвадратный хвостовикЕстьЛевоеОтрицательныйT — треугольная 60°20X20
DTJNL2525M16-A93°Прижим за лункуКвадратный хвостовикЕстьЛевоеОтрицательныйT — треугольная 60°25X25
DTJNR2020K16-A93°Прижим за лункуКвадратный хвостовикЕстьПравоеОтрицательныйT — треугольная 60°20X20
DTJNR2525M16-A93°Прижим за лункуКвадратный хвостовикЕстьПравоеОтрицательныйT — треугольная 60°25X25
DVJNL2020K16-A93°Прижим за лункуКвадратный хвостовикЕстьЛевоеОтрицательныйV — ромбическая 35°20X20
Показать ещё · всего в серии 307

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к DDJNR3232P15-N.

Пластины токарные по ISO 183217

  • DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
  • DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
  • DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
  • DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15

Оправки расточные1

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50

Фрезы дисковые пазовые и отрезные1

  • 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм

Документы по позиции

Для этой позиции технический лист пока не привязан.
