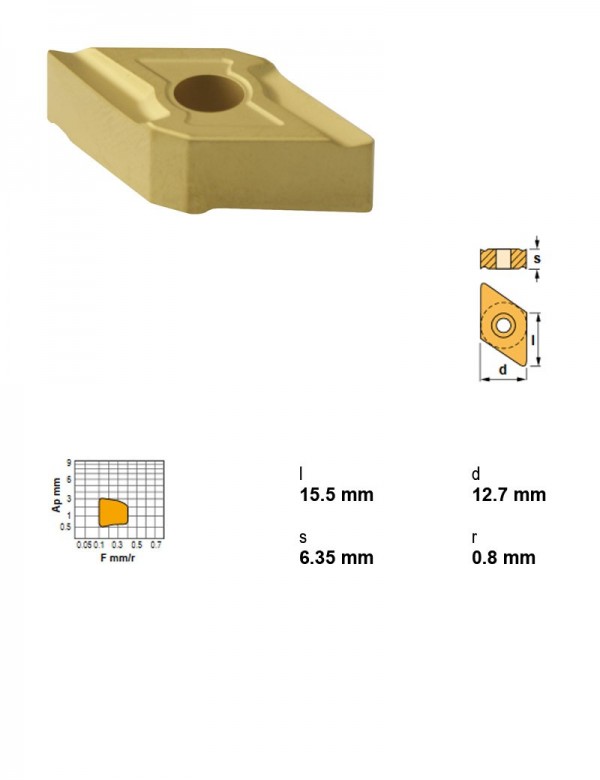

Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
Canela · Пластины токарные — форма D (ромбическая 55°) · арт. DNMX150608R-22TN15

Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм

ПрименениеТочение
Радиус при вершине0.8
Характер резанияНепрерывное
Марка сплаваTN15
I.C.12,7 мм
Вид обработкиЧистовая, получистовая
Группа материаловСталь
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°
Толщина пластины6,35 мм

Другие типоразмеры серии

Пластины токарные — форма D (ромбическая 55°) — 82 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеI.C., ммПрименениеМарка сплаваГруппа материаловЗадний уголТолщина пластины, ммХарактер резанияВид обработкиВ список
DNMG150608MC-TN150.812,7ТочениеTN15СтальОтрицательный6,35Непрерывное, лёгкое прерываниеЧистовая, получистовая
DNMG150608MC-TN300.812,7ТочениеTN30СтальОтрицательный6,35ПрерывистоеЧистовая, получистовая
DNMG150608MC-TN350.812,7ТочениеTN35Нержавеющая стальОтрицательный6,35Непрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
DNMG150608MFC-TN150.812,7ТочениеTN15СтальОтрицательный6,35Непрерывное, лёгкое прерываниеПолучистовая
DNMG150608MFC-TN300.812,7ТочениеTN30СтальОтрицательный6,35Непрерывное, лёгкое прерывание, прерывистоеПолучистовая
DNMG150608MHC-TN200.812,7ТочениеTN20СтальОтрицательный6,35Лёгкое прерываниеПолучистовая, черновая
DNMG150608MHC-TN300.812,7ТочениеTN30СтальОтрицательный6,35ПрерывистоеПолучистовая, черновая
DNMG150608TC-TS200.812,7ТочениеTS20Жаропрочные сплавы и титанОтрицательный6,35Непрерывное, лёгкое прерываниеЧистовая, получистовая, черновая
DNMG150612KC-TK151.212,7ТочениеTK15ЧугунОтрицательный6,35Непрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
DNMG150612MHC-TN301.212,7ТочениеTN30СтальОтрицательный6,35ПрерывистоеПолучистовая, черновая
DNMX150604R-22TN150.412,7ТочениеTN15СтальОтрицательный6,35НепрерывноеЧистовая, получистовая
DNMX150608R-22TN150.812,7ТочениеTN15СтальОтрицательный6,35НепрерывноеЧистовая, получистоваяТекущая
Показать ещё · всего в серии 82

Совместимость

Связанные позиции по данным производителя — 151 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций DNMX150608R-22TN15 указан производителем как подходящий.

Державки токарные по ISO 560894

  • DDJNL2020K15-AДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
  • DDJNL2020K15-NДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • DDJNL2525M15-AДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
  • DDJNL2525M15-NДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • DDJNL3232P15-AДержавка токарная, 32X32, 93°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть
  • DDJNL3232P15-NДержавка токарная, 32X32, 93°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
  • DDJNR2020K15-AДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
  • DDJNR2020K15-NДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • DDJNR2525M15-AДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
  • DDJNR2525M15-NДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • DDJNR3232P15-AДержавка токарная, 32X32, 93°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть
  • DDJNR3232P15-NДержавка токарная, 32X32, 93°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
  • MDJNL2020K15-KДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • MDJNL2525M15-KДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • MDJNL3225P15-KДержавка токарная, 32X25, 93°, левое, Крепление пластины Клиновой или двойной зажим, Задний угол Отрицательный
  • MDJNR2020K15-KДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • MDJNR2525M15-KДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • MDJNR3225P15-KДержавка токарная, 32X25, 93°, правое, Крепление пластины Клиновой или двойной зажим, Задний угол Отрицательный
  • PDJNL2020K15Державка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PDJNL2525M15Державка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PDJNL3225P15Державка токарная, 32X25, 93°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PDJNL3232P15Державка токарная, 32X32, 93°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
  • PDJNL4025R15Державка токарная, 40X25, 93°, левое, Под пластину, I.C. 12,7 мм
  • PDJNL5032S15Державка токарная, 50X32, 93°, левое, Под пластину, I.C. 12,7 мм
  • PDJNR2020K15Державка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PDJNR2525M15Державка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PDJNR3225P15Державка токарная, 32X25, 93°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PDJNR3232P15Державка токарная, 32X32, 93°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
  • PDJNR4025R15Державка токарная, 40X25, 93°, правое, Под пластину, I.C. 12,7 мм
  • PDJNR5032S15Державка токарная, 50X32, 93°, правое, Под пластину, I.C. 12,7 мм
  • PDNNL2020K15Державка токарная, 20X20, 63°, левое, Под пластину, I.C. 12,7 мм
  • PDNNL2525M15Державка токарная, 25X25, 63°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм
  • PDNNL3225P15Державка токарная, 32X25, 63°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм
  • PDNNL3232P15Державка токарная, 32X32, 63°, левое, Крепление пластины Рычажный зажим
  • PDNNL4025S15Державка токарная, 40X25, 63°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм
  • PDNNL5032S15Державка токарная, 50X32, 63°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм
  • PDNNN2020K15Державка токарная, 20X20, 63°, Под пластину, I.C. 12,7 мм
  • PDNNN2525M15Державка токарная, 25X25, 63°, Под пластину, I.C. 12,7 мм
  • PDNNN3225P15Державка токарная, 32X25, 63°
  • PDNNN3232P15Державка токарная, 32X32, 63°

Показаны первые 40 из 94. Остальные — в разделе Державки токарные по ISO 5608.

Оправки расточные57

  • A32S-PDUNL15Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • A32S-PDUNR15Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • A32X-PDUNL15-NОправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • A32X-PDUNR15-NОправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • A40T-PDUNL15Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • A40T-PDUNR15Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • A40X-PDUNL15-NОправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • A40X-PDUNR15-NОправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • A50X-PDUNL15-NОправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • A50X-PDUNR15-NОправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • A60X-PDUNL15-NОправка расточная Ø60 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • A60X-PDUNR15-NОправка расточная Ø60 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PSC40-DDUNL27080-15Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PSC40-DDUNR27080-15Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PSC40-PDUNL27080-15Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PSC40-PDUNL27120-15Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PSC40-PDUNR27080-15Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PSC40-PDUNR27120-15Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PSC50-DDUNL27140-15Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PSC50-DDUNR27140-15Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PSC50-PDUNL27140-15Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PSC50-PDUNL35100-15Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PSC50-PDUNL35150-15Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PSC50-PDUNR27140-15Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PSC50-PDUNR35100-15Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PSC50-PDUNR35150-15Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • PSC63-DDUNL27140-15Оправка расточная Ø63 мм, 93°, левое, Применение внутреннее торцевание, внутреннее точение, Под пластину, I.C. 12,7 мм
  • PSC63-DDUNR27140-15Оправка расточная Ø63 мм, 93°, правое, Применение внутреннее торцевание, внутреннее точение, Под пластину, I.C. 12,7 мм
  • PSC63-PDUNL22110-15Оправка расточная Ø63 мм, 93°, левое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 12,7 мм
  • PSC63-PDUNL27140-15Оправка расточная Ø63 мм, 93°, левое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 12,7 мм
  • PSC63-PDUNL35175-15Оправка расточная Ø63 мм, 93°, левое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 12,7 мм
  • PSC63-PDUNR22110-15Оправка расточная Ø63 мм, 93°, правое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 12,7 мм
  • PSC63-PDUNR27140-15Оправка расточная Ø63 мм, 93°, правое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 12,7 мм
  • PSC63-PDUNR35175-15Оправка расточная Ø63 мм, 93°, правое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 12,7 мм
  • S25T-MDUNL15-KОправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • S25T-MDUNR15-KОправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • S32U-DDUNL15-NОправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • S32U-DDUNR15-NОправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
  • S32U-MDUNL15-KОправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • S32U-MDUNR15-KОправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный

Показаны первые 40 из 57. Остальные — в разделе Оправки расточные.

Документы по позиции

Для этой позиции документы пока не привязаны.
