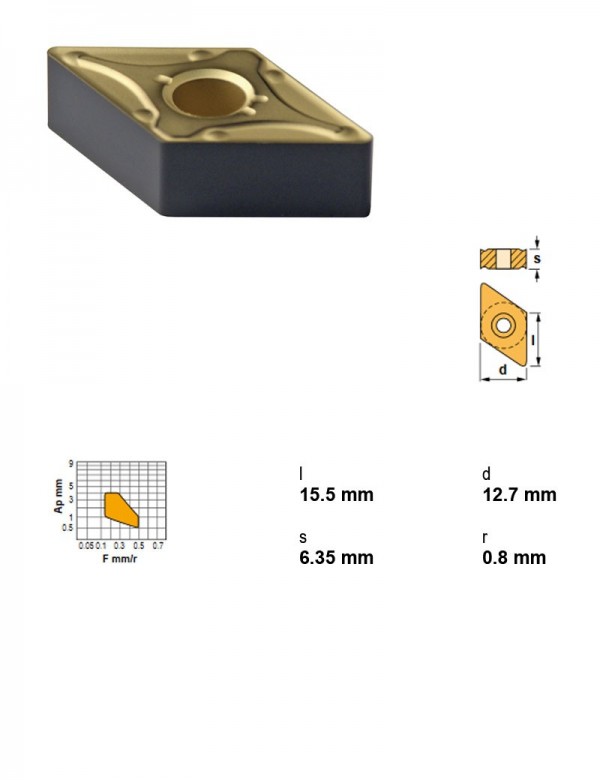

Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Толщина пластины 6,35 мм
Canela · Пластины токарные — форма D (ромбическая 55°) · арт. DNMG150608MC-TN15 (DNMG 150608 MC-TN15)

Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Толщина пластины 6,35 мм

ПрименениеТочение
Радиус при вершине0.8
Характер резанияНепрерывное, лёгкое прерывание
Марка сплаваTN15
I.C.12,7 мм
Вид обработкиЧистовая, получистовая
Группа материаловСталь
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°
Толщина пластины6,35 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул DNMG150608MC-TN15 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу DNMG150608MC-TN15 →

Другие типоразмеры серии

Пластины токарные — форма D (ромбическая 55°) — 98 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеI.C., ммЗадний уголТолщина пластины, ммМарка сплаваПрименениеГруппа материаловХарактер резанияВид обработкиВ список
DNMG150408MHC-TN200.812,7Отрицательный4,76TN20ТочениеСтальЛёгкое прерываниеПолучистовая, черновая
DNMG150604FC-TN150.412,7Отрицательный6,35TN15ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
DNMG150604FC-TN300.412,7Отрицательный6,35TN30ТочениеСтальПрерывистоеЧистовая
DNMG150604FMC-TN150.412,7Отрицательный6,35TN15ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
DNMG150608-UG8010.812,7Отрицательный6,35UG801————
DNMG150608KC-TK150.812,7Отрицательный6,35TK15ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
DNMG150608MC-TN150.812,7Отрицательный6,35TN15ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистоваяТекущая
DNMG150608MC-TN300.812,7Отрицательный6,35TN30ТочениеСтальПрерывистоеЧистовая, получистовая
DNMG150608MC-TN350.812,7Отрицательный6,35TN35ТочениеНержавеющая стальНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
DNMG150608MFC-TN150.812,7Отрицательный6,35TN15ТочениеСтальНепрерывное, лёгкое прерываниеПолучистовая
DNMG150608MFC-TN300.812,7Отрицательный6,35TN30ТочениеСтальНепрерывное, лёгкое прерывание, прерывистоеПолучистовая
DNMG150608MHC-TN200.812,7Отрицательный6,35TN20ТочениеСтальЛёгкое прерываниеПолучистовая, черновая

Совместимость

Связанные позиции по данным производителя — 151 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций DNMG150608MC-TN15 указан производителем как подходящий.

Державки токарные по ISO 560894

  • DDJNL2020K15-AДержавка токарная, 20X20, 93°, левое, Форма пластины D — ромбическая 55°
  • DDJNL2020K15-NДержавка токарная, 20X20, 93°, левое, Форма пластины D — ромбическая 55°
  • DDJNL2525M15-AДержавка токарная, 25X25, 93°, левое, Форма пластины D — ромбическая 55°
  • DDJNL2525M15-NДержавка токарная, 25X25, 93°, левое, Форма пластины D — ромбическая 55°
  • DDJNL3232P15-AДержавка токарная, 32X32, 93°, левое, Внутренняя подача СОЖ Есть, Форма пластины D — ромбическая 55°
  • DDJNL3232P15-NДержавка токарная, 32X32, 93°, левое, Внутренняя подача СОЖ Нет, Форма пластины D — ромбическая 55°
  • DDJNR2020K15-AДержавка токарная, 20X20, 93°, правое, Форма пластины D — ромбическая 55°
  • DDJNR2020K15-NДержавка токарная, 20X20, 93°, правое, Форма пластины D — ромбическая 55°
  • DDJNR2525M15-AДержавка токарная, 25X25, 93°, правое, Форма пластины D — ромбическая 55°
  • DDJNR2525M15-NДержавка токарная, 25X25, 93°, правое, Форма пластины D — ромбическая 55°
  • DDJNR3232P15-AДержавка токарная, 32X32, 93°, правое, Внутренняя подача СОЖ Есть, Форма пластины D — ромбическая 55°
  • DDJNR3232P15-NДержавка токарная, 32X32, 93°, правое, Внутренняя подача СОЖ Нет, Форма пластины D — ромбическая 55°
  • MDJNL2020K15-KДержавка токарная, 20X20, 93°, левое, Форма пластины D — ромбическая 55°
  • MDJNL2525M15-KДержавка токарная, 25X25, 93°, левое, Форма пластины D — ромбическая 55°
  • MDJNL3225P15-KДержавка токарная, 32X25, 93°, левое, Форма пластины D — ромбическая 55°
  • MDJNR2020K15-KДержавка токарная, 20X20, 93°, правое, Форма пластины D — ромбическая 55°
  • MDJNR2525M15-KДержавка токарная, 25X25, 93°, правое, Форма пластины D — ромбическая 55°
  • MDJNR3225P15-KДержавка токарная, 32X25, 93°, правое, Форма пластины D — ромбическая 55°
  • PDJNL2020K15Державка токарная, 20X20, 93°, левое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PDJNL2525M15Державка токарная, 25X25, 93°, левое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PDJNL3225P15Державка токарная, 32X25, 93°, левое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PDJNL3232P15Державка токарная, 32X32, 93°, левое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PDJNL4025R15Державка токарная, 40X25, 93°, левое, Под пластину, I.C. 12,7 мм
  • PDJNL5032S15Державка токарная, 50X32, 93°, левое, Под пластину, I.C. 12,7 мм
  • PDJNR2020K15Державка токарная, 20X20, 93°, правое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PDJNR2525M15Державка токарная, 25X25, 93°, правое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PDJNR3225P15Державка токарная, 32X25, 93°, правое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PDJNR3232P15Державка токарная, 32X32, 93°, правое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PDJNR4025R15Державка токарная, 40X25, 93°, правое, Под пластину, I.C. 12,7 мм
  • PDJNR5032S15Державка токарная, 50X32, 93°, правое, Под пластину, I.C. 12,7 мм
  • PDNNL2020K15Державка токарная, 20X20, 63°, левое, Под пластину, I.C. 12,7 мм
  • PDNNL2525M15Державка токарная, 25X25, 63°, левое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PDNNL3225P15Державка токарная, 32X25, 63°, левое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PDNNL3232P15Державка токарная, 32X32, 63°, левое, Форма пластины D — ромбическая 55°
  • PDNNL4025S15Державка токарная, 40X25, 63°, левое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PDNNL5032S15Державка токарная, 50X32, 63°, левое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PDNNN2020K15Державка токарная, 20X20, 63°, Под пластину, I.C. 12,7 мм
  • PDNNN2525M15Державка токарная, 25X25, 63°, Под пластину, I.C. 12,7 мм
  • PDNNN3225P15Державка токарная, 32X25, 63°
  • PDNNN3232P15Державка токарная, 32X32, 63°

Показаны первые 40 из 94. Остальные — в разделе Державки токарные по ISO 5608.

Оправки расточные57

  • A32S-PDUNL15Оправка расточная Ø32 мм, 93°, левое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • A32S-PDUNR15Оправка расточная Ø32 мм, 93°, правое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • A32X-PDUNL15-NГоловка режущая сменная для виброгасящих оправок Ø32 мм, 93°, левое, Диаметр задней части 1,575 дюйм, Под пластину, I.C. 12,7 мм
  • A32X-PDUNR15-NГоловка режущая сменная для виброгасящих оправок Ø32 мм, 93°, правое, Диаметр задней части 1,575 дюйм, Под пластину, I.C. 12,7 мм
  • A40T-PDUNL15Оправка расточная Ø40 мм, 93°, левое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • A40T-PDUNR15Оправка расточная Ø40 мм, 93°, правое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • A40X-PDUNL15-NГоловка режущая сменная для виброгасящих оправок Ø40 мм, 93°, левое, Диаметр задней части 1,968 дюйм, Под пластину, I.C. 12,7 мм
  • A40X-PDUNR15-NГоловка режущая сменная для виброгасящих оправок Ø40 мм, 93°, правое, Диаметр задней части 1,968 дюйм, Под пластину, I.C. 12,7 мм
  • A50X-PDUNL15-NГоловка режущая сменная для виброгасящих оправок Ø50 мм, 93°, левое, Диаметр задней части 2,480 дюйм, Под пластину, I.C. 12,7 мм
  • A50X-PDUNR15-NГоловка режущая сменная для виброгасящих оправок Ø50 мм, 93°, правое, Диаметр задней части 2,480 дюйм, Под пластину, I.C. 12,7 мм
  • A60X-PDUNL15-NГоловка режущая сменная для виброгасящих оправок Ø60 мм, 93°, левое, Диаметр задней части 3,150 дюйм, Под пластину, I.C. 12,7 мм
  • A60X-PDUNR15-NГоловка режущая сменная для виброгасящих оправок Ø60 мм, 93°, правое, Диаметр задней части 3,150 дюйм, Под пластину, I.C. 12,7 мм
  • PSC40-DDUNL27080-15Оправка расточная Ø40 мм, 93°, левое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC40-DDUNR27080-15Оправка расточная Ø40 мм, 93°, правое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC40-PDUNL27080-15Оправка расточная Ø40 мм, 93°, левое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC40-PDUNL27120-15Оправка расточная Ø40 мм, 93°, левое, Диаметр корпуса 27 мм, Длина корпуса 120 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC40-PDUNR27080-15Оправка расточная Ø40 мм, 93°, правое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC40-PDUNR27120-15Оправка расточная Ø40 мм, 93°, правое, Диаметр корпуса 27 мм, Длина корпуса 120 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC50-DDUNL27140-15Оправка расточная Ø50 мм, 93°, левое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC50-DDUNR27140-15Оправка расточная Ø50 мм, 93°, правое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC50-PDUNL27140-15Оправка расточная Ø50 мм, 93°, левое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC50-PDUNL35100-15Оправка расточная Ø50 мм, 93°, левое, Диаметр корпуса 35 мм, Длина корпуса 100 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC50-PDUNL35150-15Оправка расточная Ø50 мм, 93°, левое, Диаметр корпуса 35 мм, Длина корпуса 150 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC50-PDUNR27140-15Оправка расточная Ø50 мм, 93°, правое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC50-PDUNR35100-15Оправка расточная Ø50 мм, 93°, правое, Диаметр корпуса 35 мм, Длина корпуса 100 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC50-PDUNR35150-15Оправка расточная Ø50 мм, 93°, правое, Диаметр корпуса 35 мм, Длина корпуса 150 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC63-DDUNL27140-15Оправка расточная Ø63 мм, 93°, левое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC63-DDUNR27140-15Оправка расточная Ø63 мм, 93°, правое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC63-PDUNL22110-15Оправка расточная Ø63 мм, 93°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC63-PDUNL27140-15Оправка расточная Ø63 мм, 93°, левое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC63-PDUNL35175-15Оправка расточная Ø63 мм, 93°, левое, Диаметр корпуса 35 мм, Длина корпуса 175 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC63-PDUNR22110-15Оправка расточная Ø63 мм, 93°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC63-PDUNR27140-15Оправка расточная Ø63 мм, 93°, правое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • PSC63-PDUNR35175-15Оправка расточная Ø63 мм, 93°, правое, Диаметр корпуса 35 мм, Длина корпуса 175 мм, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • S25T-MDUNL15-KОправка расточная Ø25 мм, 93°, левое, Форма пластины D — ромбическая 55°
  • S25T-MDUNR15-KОправка расточная Ø25 мм, 93°, правое, Форма пластины D — ромбическая 55°
  • S32U-DDUNL15-NОправка расточная Ø32 мм, 93°, левое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • S32U-DDUNR15-NОправка расточная Ø32 мм, 93°, правое, Под пластину, I.C. 12,7 мм, Форма пластины D — ромбическая 55°
  • S32U-MDUNL15-KОправка расточная Ø32 мм, 93°, левое, Форма пластины D — ромбическая 55°
  • S32U-MDUNR15-KОправка расточная Ø32 мм, 93°, правое, Форма пластины D — ромбическая 55°

Показаны первые 40 из 57. Остальные — в разделе Оправки расточные.
