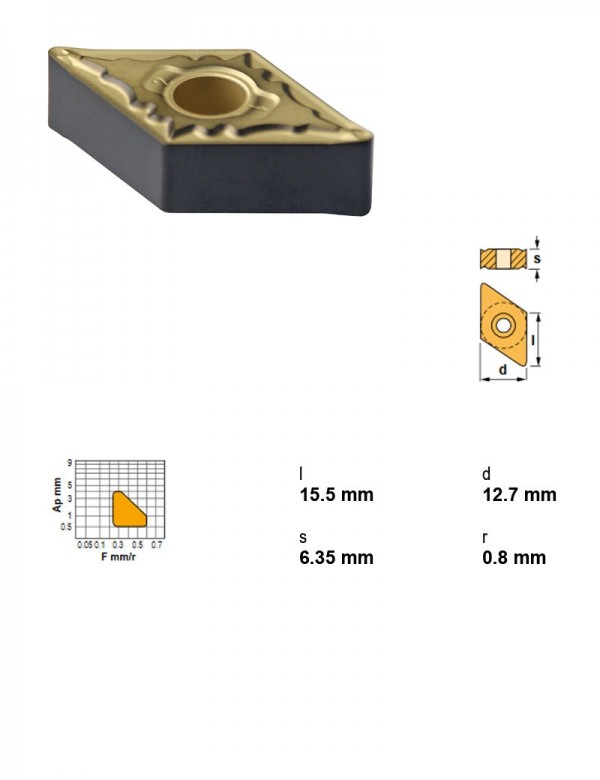

Canela · Пластины токарные — форма D (ромбическая 55°) · арт. DNMG150608MFC-TN30
Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | TN30 |
| I.C. | 12,7 мм |
| Вид обработки | Получистовая |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
| Толщина пластины | 6,35 мм |
Другие типоразмеры серии
Пластины токарные — форма D (ромбическая 55°) — 82 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | I.C., мм | Применение | Марка сплава | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| DNMG150604FMC-TN15 | 0.4 | 12,7 | Точение | TN15 | Сталь | Отрицательный | 6,35 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| DNMG150608KC-TK15 | 0.8 | 12,7 | Точение | TK15 | Чугун | Отрицательный | 6,35 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| DNMG150608MC-TN15 | 0.8 | 12,7 | Точение | TN15 | Сталь | Отрицательный | 6,35 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| DNMG150608MC-TN30 | 0.8 | 12,7 | Точение | TN30 | Сталь | Отрицательный | 6,35 | Прерывистое | Чистовая, получистовая | |
| DNMG150608MC-TN35 | 0.8 | 12,7 | Точение | TN35 | Нержавеющая сталь | Отрицательный | 6,35 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| DNMG150608MFC-TN15 | 0.8 | 12,7 | Точение | TN15 | Сталь | Отрицательный | 6,35 | Непрерывное, лёгкое прерывание | Получистовая | |
| DNMG150608MFC-TN30 | 0.8 | 12,7 | Точение | TN30 | Сталь | Отрицательный | 6,35 | Непрерывное, лёгкое прерывание, прерывистое | Получистовая | Текущая |
| DNMG150608MHC-TN20 | 0.8 | 12,7 | Точение | TN20 | Сталь | Отрицательный | 6,35 | Лёгкое прерывание | Получистовая, черновая | |
| DNMG150608MHC-TN30 | 0.8 | 12,7 | Точение | TN30 | Сталь | Отрицательный | 6,35 | Прерывистое | Получистовая, черновая | |
| DNMG150608TC-TS20 | 0.8 | 12,7 | Точение | TS20 | Жаропрочные сплавы и титан | Отрицательный | 6,35 | Непрерывное, лёгкое прерывание | Чистовая, получистовая, черновая | |
| DNMG150612KC-TK15 | 1.2 | 12,7 | Точение | TK15 | Чугун | Отрицательный | 6,35 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| DNMG150612MHC-TN30 | 1.2 | 12,7 | Точение | TN30 | Сталь | Отрицательный | 6,35 | Прерывистое | Получистовая, черновая |
Совместимость
Связанные позиции по данным производителя — 151 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций DNMG150608MFC-TN30 указан производителем как подходящий.
Державки токарные по ISO 560894
- DDJNL2020K15-AДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DDJNL2020K15-NДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DDJNL2525M15-AДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DDJNL2525M15-NДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DDJNL3232P15-AДержавка токарная, 32X32, 93°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть
- DDJNL3232P15-NДержавка токарная, 32X32, 93°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
- DDJNR2020K15-AДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DDJNR2020K15-NДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DDJNR2525M15-AДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DDJNR2525M15-NДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DDJNR3232P15-AДержавка токарная, 32X32, 93°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть
- DDJNR3232P15-NДержавка токарная, 32X32, 93°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
- MDJNL2020K15-KДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MDJNL2525M15-KДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MDJNL3225P15-KДержавка токарная, 32X25, 93°, левое, Крепление пластины Клиновой или двойной зажим, Задний угол Отрицательный
- MDJNR2020K15-KДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MDJNR2525M15-KДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MDJNR3225P15-KДержавка токарная, 32X25, 93°, правое, Крепление пластины Клиновой или двойной зажим, Задний угол Отрицательный
- PDJNL2020K15Державка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PDJNL2525M15Державка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PDJNL3225P15Державка токарная, 32X25, 93°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PDJNL3232P15Державка токарная, 32X32, 93°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
- PDJNL4025R15Державка токарная, 40X25, 93°, левое, Под пластину, I.C. 12,7 мм
- PDJNL5032S15Державка токарная, 50X32, 93°, левое, Под пластину, I.C. 12,7 мм
- PDJNR2020K15Державка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PDJNR2525M15Державка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PDJNR3225P15Державка токарная, 32X25, 93°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PDJNR3232P15Державка токарная, 32X32, 93°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
- PDJNR4025R15Державка токарная, 40X25, 93°, правое, Под пластину, I.C. 12,7 мм
- PDJNR5032S15Державка токарная, 50X32, 93°, правое, Под пластину, I.C. 12,7 мм
- PDNNL2020K15Державка токарная, 20X20, 63°, левое, Под пластину, I.C. 12,7 мм
- PDNNL2525M15Державка токарная, 25X25, 63°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм
- PDNNL3225P15Державка токарная, 32X25, 63°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм
- PDNNL3232P15Державка токарная, 32X32, 63°, левое, Крепление пластины Рычажный зажим
- PDNNL4025S15Державка токарная, 40X25, 63°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм
- PDNNL5032S15Державка токарная, 50X32, 63°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм
- PDNNN2020K15Державка токарная, 20X20, 63°, Под пластину, I.C. 12,7 мм
- PDNNN2525M15Державка токарная, 25X25, 63°, Под пластину, I.C. 12,7 мм
- PDNNN3225P15Державка токарная, 32X25, 63°
- PDNNN3232P15Державка токарная, 32X32, 63°
Показаны первые 40 из 94. Остальные — в разделе Державки токарные по ISO 5608.
Оправки расточные57
- A32S-PDUNL15Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A32S-PDUNR15Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A32X-PDUNL15-NОправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A32X-PDUNR15-NОправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A40T-PDUNL15Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A40T-PDUNR15Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A40X-PDUNL15-NОправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A40X-PDUNR15-NОправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A50X-PDUNL15-NОправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A50X-PDUNR15-NОправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A60X-PDUNL15-NОправка расточная Ø60 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A60X-PDUNR15-NОправка расточная Ø60 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC40-DDUNL27080-15Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC40-DDUNR27080-15Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC40-PDUNL27080-15Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC40-PDUNL27120-15Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC40-PDUNR27080-15Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC40-PDUNR27120-15Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-DDUNL27140-15Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-DDUNR27140-15Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PDUNL27140-15Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PDUNL35100-15Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PDUNL35150-15Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PDUNR27140-15Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PDUNR35100-15Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PDUNR35150-15Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC63-DDUNL27140-15Оправка расточная Ø63 мм, 93°, левое, Применение внутреннее торцевание, внутреннее точение, Под пластину, I.C. 12,7 мм
- PSC63-DDUNR27140-15Оправка расточная Ø63 мм, 93°, правое, Применение внутреннее торцевание, внутреннее точение, Под пластину, I.C. 12,7 мм
- PSC63-PDUNL22110-15Оправка расточная Ø63 мм, 93°, левое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 12,7 мм
- PSC63-PDUNL27140-15Оправка расточная Ø63 мм, 93°, левое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 12,7 мм
- PSC63-PDUNL35175-15Оправка расточная Ø63 мм, 93°, левое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 12,7 мм
- PSC63-PDUNR22110-15Оправка расточная Ø63 мм, 93°, правое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 12,7 мм
- PSC63-PDUNR27140-15Оправка расточная Ø63 мм, 93°, правое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 12,7 мм
- PSC63-PDUNR35175-15Оправка расточная Ø63 мм, 93°, правое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 12,7 мм
- S25T-MDUNL15-KОправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S25T-MDUNR15-KОправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S32U-DDUNL15-NОправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- S32U-DDUNR15-NОправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- S32U-MDUNL15-KОправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S32U-MDUNR15-KОправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
Показаны первые 40 из 57. Остальные — в разделе Оправки расточные.
Документы по позиции
Для этой позиции документы пока не привязаны.
