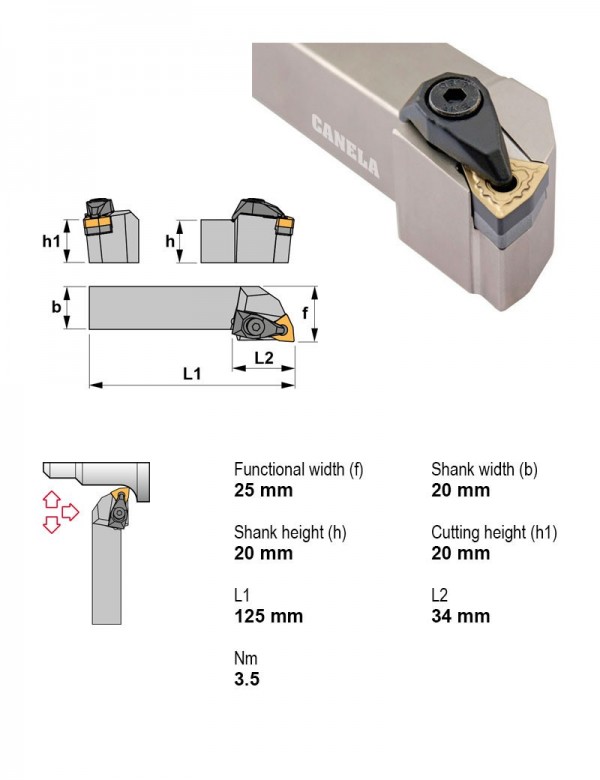

Canela · Державки токарные — прижим за лунку, пластина W (тригональная 80°) · арт. DWLNL2020K06-N
Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Прижим за лунку |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 20X20 |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина W (тригональная 80°) — 34 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Сечение державки | В список |
|---|---|---|---|---|---|
| DWLNL2020K06-A | Квадратный хвостовик | Есть | Левое | 20X20 | |
| DWLNL2020K06-N | Квадратный хвостовик | Нет | Левое | 20X20 | Текущая |
| DWLNL2020K08-A | Квадратный хвостовик | Есть | Левое | 20X20 | |
| DWLNL2020K08-N | Квадратный хвостовик | Нет | Левое | 20X20 | |
| DWLNL2525M06-N | Квадратный хвостовик | Нет | Левое | 25X25 | |
| DWLNL2525M08-A | Квадратный хвостовик | Есть | Левое | 25X25 | |
| DWLNL2525M08-N | Квадратный хвостовик | Нет | Левое | 25X25 | |
| DWLNL3232P08-A | Квадратный хвостовик | Есть | Левое | 32X32 | |
| DWLNL3232P08-N | Квадратный хвостовик | Нет | Левое | 32X32 | |
| DWLNR2020K06-A | Квадратный хвостовик | Есть | Правое | 20X20 | |
| DWLNR2020K06-N | Квадратный хвостовик | Нет | Правое | 20X20 | |
| DWLNR2020K08-A | Квадратный хвостовик | Есть | Правое | 20X20 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к DWLNL2020K06-N.
Пластины токарные по ISO 18322
- WNMG060404MC-TN15Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4
- WNMG060404MC-TN35Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4
Оправки расточные1
- PSC40-DDUNL27080-15Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
