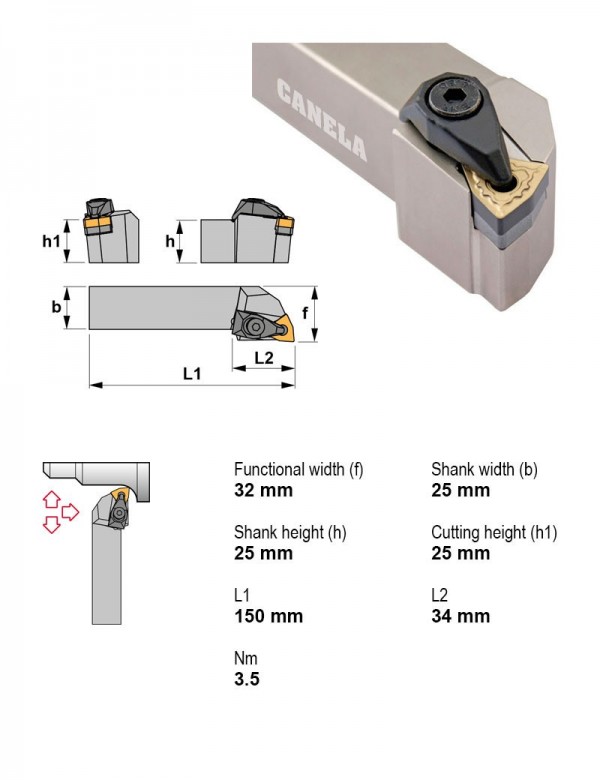

Canela · Державки токарные — внутреннее торцевание, профилирование, точение · арт. DWLNL2525M06-N
Державка токарная, 25X25, 95°, левое
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Прижим за лунку |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, профилирование, точение — 333 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| DDJNR2525M15-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | D — ромбическая 55° | 25X25 | |
| DDJNR3232P15-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | D — ромбическая 55° | 32X32 | |
| DWLNL2020K06-A | 95° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | W — тригональная 80° | 20X20 | |
| DWLNL2020K06-N | 95° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | W — тригональная 80° | 20X20 | |
| DWLNL2020K08-A | 95° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | W — тригональная 80° | 20X20 | |
| DWLNL2020K08-N | 95° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | W — тригональная 80° | 20X20 | |
| DWLNL2525M06-N | 95° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | W — тригональная 80° | 25X25 | Текущая |
| DWLNL2525M08-A | 95° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | W — тригональная 80° | 25X25 | |
| DWLNL2525M08-N | 95° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | W — тригональная 80° | 25X25 | |
| DWLNL3232P08-A | 95° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | W — тригональная 80° | 32X32 | |
| DWLNL3232P08-N | 95° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | W — тригональная 80° | 32X32 | |
| DWLNR2020K06-A | 95° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | W — тригональная 80° | 20X20 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к DWLNL2525M06-N.
Пластины токарные по ISO 18322
- WNMG060404MC-TN15Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN15
- WNMG060404MC-TN35Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN35
Оправки расточные1
- PSC40-DDUNL27080-15Оправка расточная Ø40 мм, 93°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Документы по позиции
Для этой позиции технический лист пока не привязан.
