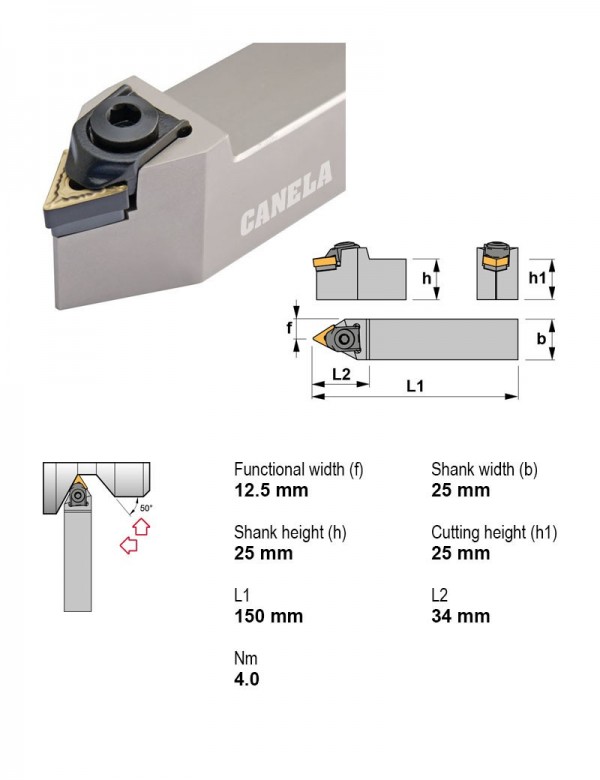

Canela · Державки токарные — профилирование, точение · арт. MTNNR2525M16
Державка токарная, 25X25, 63°, правое
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 63° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| MTNNL3225P16 | 63° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 32X25 | |
| MTNNL3225P22 | 63° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 32X25 | |
| MTNNL3232P22 | 63° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 32X32 | |
| MTNNL4025R22 | 63° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 40X25 | |
| MTNNL5032S22 | 63° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 50X32 | |
| MTNNR2020K16 | 63° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | T — треугольная 60° | 20X20 | |
| MTNNR2525M16 | 63° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | T — треугольная 60° | 25X25 | Текущая |
| MTNNR2525M22 | 63° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | T — треугольная 60° | 25X25 | |
| MTNNR3225P16 | 63° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | T — треугольная 60° | 32X25 | |
| MTNNR3225P22 | 63° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | T — треугольная 60° | 32X25 | |
| MTNNR3232P22 | 63° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | T — треугольная 60° | 32X32 | |
| MTNNR4025R22 | 63° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | T — треугольная 60° | 40X25 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к MTNNR2525M16.
Пластины токарные по ISO 18324
- TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15
- TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
- TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15
- TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50
Свёрла спиральные монолитные1
- 732014.0Сверло монолитное Ø14 мм, 2 зуб., хвостовик Ø14 мм
Фрезы концевые монолитные1
- 6164220Фреза монолитная Ø20 мм, 6 зуб., хвостовик Ø20 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
