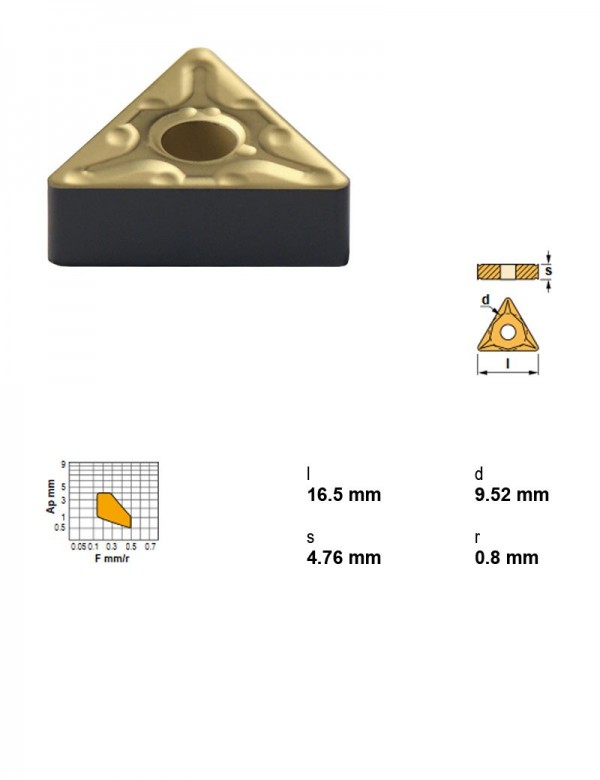

Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 4,76 мм
Canela · Пластины токарные — форма T (треугольная 60°) · арт. TNMG160408MC-TN30

Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 4,76 мм

ПрименениеТочение
Радиус при вершине0.8
Характер резанияПрерывистое
Марка сплаваTN30
I.C.9,52 мм
Вид обработкиЧистовая, получистовая
Группа материаловСталь
Задний уголОтрицательный
Форма пластиныT — треугольная 60°
Толщина пластины4,76 мм

Другие типоразмеры серии

Пластины токарные — форма T (треугольная 60°) — 82 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеМарка сплаваI.C., ммЗадний уголТолщина пластины, ммПрименениеГруппа материаловХарактер резанияВид обработкиВ список
TNMG160404FC-TN150.4TN159,52Отрицательный4,76ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
TNMG160404FC-TN300.4TN309,52Отрицательный4,76ТочениеСтальПрерывистоеЧистовая
TNMG160404FMC-TN150.4TN159,52Отрицательный4,76ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
TNMG160404MC-TN350.4TN359,52Отрицательный4,76ТочениеНержавеющая стальНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
TNMG160408KC-TK150.8TK159,52Отрицательный4,76ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
TNMG160408MC-TN150.8TN159,52Отрицательный4,76ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
TNMG160408MC-TN300.8TN309,52Отрицательный4,76ТочениеСтальПрерывистоеЧистовая, получистоваяТекущая
TNMG160408MC-TN350.8TN359,52Отрицательный4,76ТочениеНержавеющая стальНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
TNMG160408MFC-TN150.8TN159,52Отрицательный4,76ТочениеСтальНепрерывное, лёгкое прерываниеПолучистовая
TNMG160408MFC-TN300.8TN309,52Отрицательный4,76ТочениеСтальНепрерывное, лёгкое прерывание, прерывистоеПолучистовая
TNMG160408MHC-TN200.8TN209,52Отрицательный4,76ТочениеСтальЛёгкое прерываниеПолучистовая, черновая
TNMG160408MHC-TN300.8TN309,52Отрицательный4,76ТочениеСтальПрерывистоеПолучистовая, черновая
Показать ещё · всего в серии 82

Совместимость

Связанные позиции по данным производителя — 144 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций TNMG160408MC-TN30 указан производителем как подходящий.

Оправки расточные73

  • A25R-PTFNL16Оправка расточная Ø25 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A25R-PTFNR16Оправка расточная Ø25 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A32S-PTFNL16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A32S-PTFNR16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A32X-MTUNL16-NОправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A32X-MTUNR16-NОправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A40X-MTUNL16-NОправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A40X-MTUNR16-NОправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A50X-MTUNL16-NОправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • A50X-MTUNR16-NОправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • PSC40-MTFNL17090-16Оправка расточная Ø40 мм, 90°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • PSC40-MTFNL22110-16Оправка расточная Ø40 мм, 90°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • PSC40-MTFNL27120-16Оправка расточная Ø40 мм, 90°, левое, Диаметр корпуса 27 мм, Длина корпуса 120 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • PSC40-MTFNR17090-16Оправка расточная Ø40 мм, 90°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • PSC40-MTFNR22110-16Оправка расточная Ø40 мм, 90°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • PSC40-MTFNR27120-16Оправка расточная Ø40 мм, 90°, правое, Диаметр корпуса 27 мм, Длина корпуса 120 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • PSC50-MTFNL17090-16Оправка расточная Ø50 мм, 90°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • PSC50-MTFNL22110-16Оправка расточная Ø50 мм, 90°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • PSC50-MTFNL27140-16Оправка расточная Ø50 мм, 90°, левое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • PSC50-MTFNR17090-16Оправка расточная Ø50 мм, 90°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • PSC50-MTFNR22110-16Оправка расточная Ø50 мм, 90°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • PSC50-MTFNR27140-16Оправка расточная Ø50 мм, 90°, правое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
  • PSC63-MTFNL22110-16Оправка расточная Ø63 мм, 90°, левое, Диаметр корпуса 22 мм
  • PSC63-MTFNL27140-16Оправка расточная Ø63 мм, 90°, левое, Диаметр корпуса 27 мм
  • PSC63-MTFNR22110-16Оправка расточная Ø63 мм, 90°, правое, Диаметр корпуса 22 мм
  • PSC63-MTFNR27140-16Оправка расточная Ø63 мм, 90°, правое, Диаметр корпуса 27 мм
  • PTFNL12CA-16Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTFNL16CA-16Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTFNR12CA-16Оправка расточная, 90°, правое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTFNR16CA-16Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTFNR20CA-22Оправка расточная, 90°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTGNL12CA-16Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTGNL16CA-16Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTGNR12CA-16Оправка расточная, 90°, правое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTGNR16CA-16Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTSNL12CA-16Оправка расточная, 45°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTSNL16CA-16Оправка расточная, 45°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTSNR12CA-16Оправка расточная, 45°, правое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTSNR16CA-16Оправка расточная, 45°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTTNL12CA-16Оправка расточная, 60°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный

Показаны первые 40 из 73. Остальные — в разделе Оправки расточные.

Державки токарные по ISO 560871

  • DTGNL2020K16-NДержавка токарная, 20X20, 90°, левое, Крепление пластины Прижим за лунку, Задний угол Отрицательный
  • DTGNL2525M16-NДержавка токарная, 25X25, 90°, левое, Крепление пластины Прижим за лунку, Задний угол Отрицательный
  • DTGNR2020K16-NДержавка токарная, 20X20, 90°, правое, Крепление пластины Прижим за лунку, Задний угол Отрицательный
  • DTGNR2525M16-NДержавка токарная, 25X25, 90°, правое, Применение Точение, Задний угол Отрицательный
  • DTJNL2020K16-AДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
  • DTJNL2525M16-AДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
  • DTJNR2020K16-AДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
  • DTJNR2525M16-AДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
  • MTENL2020K16Державка токарная, 20X20, 60°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • MTENL2525M16Державка токарная, 25X25, 60°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • MTENL3225P16Державка токарная, 32X25, 60°, левое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 9,52 мм
  • MTENN2020K16Державка токарная, 20X20, 60°
  • MTENN2525M16Державка токарная, 25X25, 60°, Под пластину, I.C. 9,52 мм
  • MTENN3225P16Державка токарная, 32X25, 60°, Под пластину, I.C. 9,52 мм
  • MTENR2020K16Державка токарная, 20X20, 60°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • MTENR2525M16Державка токарная, 25X25, 60°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • MTENR3225P16Державка токарная, 32X25, 60°, правое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 9,52 мм
  • MTJNL2020K16-KДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • MTJNL2525M16-KДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • MTJNL3225P16Державка токарная, 32X25, 93°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • MTJNR2020K16-KДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • MTJNR2525M16-KДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • MTJNR3225P16Державка токарная, 32X25, 93°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • MTNNL2020K16Державка токарная, 20X20, 63°, левое, Под пластину, I.C. 9,52 мм
  • MTNNL2525M16Державка токарная, 25X25, 63°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм
  • MTNNL3225P16Державка токарная, 32X25, 63°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм
  • MTNNR2020K16Державка токарная, 20X20, 63°, правое, Под пластину, I.C. 9,52 мм
  • MTNNR2525M16Державка токарная, 25X25, 63°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм
  • MTNNR3225P16Державка токарная, 32X25, 63°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм
  • PSC32-MTJNL22040-16Державка токарная Ø32 мм, 93°, левое, Длина корпуса 40 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC32-MTJNR22040-16Державка токарная Ø32 мм, 93°, правое, Длина корпуса 40 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-DTFNL27050-16Державка токарная Ø40 мм, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-DTFNR27050-16Державка токарная Ø40 мм, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-DTGNL27050-16Державка токарная Ø40 мм, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-DTGNR27050-16Державка токарная Ø40 мм, 90°, правое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-MTJNL27050-16Державка токарная Ø40 мм, 93°, левое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-MTJNR27050-16Державка токарная Ø40 мм, 93°, правое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-DTFNL35060-16Державка токарная Ø50 мм, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-DTFNR35060-16Державка токарная Ø50 мм, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-DTGNL35060-16Державка токарная Ø50 мм, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный

Показаны первые 40 из 71. Остальные — в разделе Державки токарные по ISO 5608.

Документы по позиции

Для этой позиции документы пока не привязаны.
