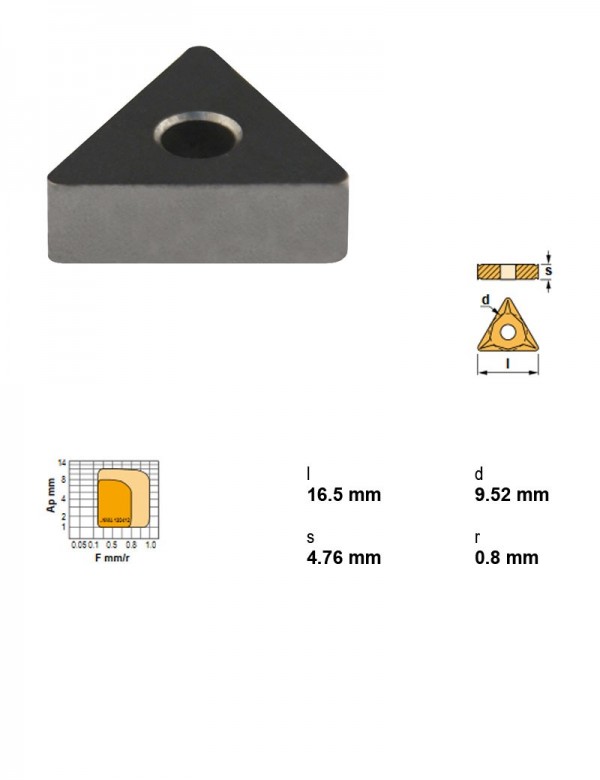

Canela · Пластины токарные — форма T (треугольная 60°) · арт. TNMA160408TK15
Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15, Радиус при вершине 0,8
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | TK15 |
| I.C. | 9,52 мм |
| Вид обработки | Чистовая, получистовая, черновая |
| Группа материалов | Чугун |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины токарные — форма T (треугольная 60°) — 77 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Применение | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| TNGA160416CC7 | 1.6 | CC7 | 9,52 | Точение | Сталь | Отрицательный | 4,76 | — | — | |
| TNGN160408CC2 | 0.8 | CC2 | 9,52 | Точение | Чугун | Отрицательный | 4,76 | — | — | |
| TNGN160412CC2 | 1.2 | CC2 | 9,52 | Точение | Чугун | Отрицательный | 4,76 | — | — | |
| TNGN160416CC2 | 1.6 | CC2 | 9,52 | Точение | Чугун | Отрицательный | 4,76 | — | — | |
| TNGN160708CC2 | 0.8 | CC2 | 9,52 | Точение | Чугун | Отрицательный | 7,94 | — | — | |
| TNGN160712CC2 | 1.2 | CC2 | 9,52 | Точение | Чугун | Отрицательный | 7,94 | — | — | |
| TNMA160408TK15 | 0.8 | TK15 | 9,52 | Точение | Чугун | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | Текущая |
| TNMA220412TK15 | 1.2 | TK15 | 12,7 | Точение | Чугун | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| TNMG160404FC-TN15 | 0.4 | TN15 | 9,52 | Точение | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| TNMG160404FC-TN30 | 0.4 | TN30 | 9,52 | Точение | Сталь | Отрицательный | 4,76 | Прерывистое | Чистовая | |
| TNMG160404FMC-TN15 | 0.4 | TN15 | 9,52 | Точение | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| TNMG160404MC-TN35 | 0.4 | TN35 | 9,52 | Точение | Нержавеющая сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 144 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций TNMA160408TK15 указан производителем как подходящий.
Оправки расточные73
- A25R-PTFNL16Оправка расточная Ø25 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A25R-PTFNR16Оправка расточная Ø25 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A32S-PTFNL16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A32S-PTFNR16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A32X-MTUNL16-NОправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A32X-MTUNR16-NОправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A40X-MTUNL16-NОправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A40X-MTUNR16-NОправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A50X-MTUNL16-NОправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A50X-MTUNR16-NОправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-MTFNL17090-16Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-MTFNL22110-16Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-MTFNL27120-16Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-MTFNR17090-16Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-MTFNR22110-16Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-MTFNR27120-16Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-MTFNL17090-16Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-MTFNL22110-16Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-MTFNL27140-16Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-MTFNR17090-16Оправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-MTFNR22110-16Оправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-MTFNR27140-16Оправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC63-MTFNL22110-16Оправка расточная Ø63 мм, 90°, левое
- PSC63-MTFNL27140-16Оправка расточная Ø63 мм, 90°, левое
- PSC63-MTFNR22110-16Оправка расточная Ø63 мм, 90°, правое
- PSC63-MTFNR27140-16Оправка расточная Ø63 мм, 90°, правое
- PTFNL12CA-16Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTFNL16CA-16Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTFNR12CA-16Оправка расточная, 90°, правое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTFNR16CA-16Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTFNR20CA-22Оправка расточная, 90°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTGNL12CA-16Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTGNL16CA-16Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTGNR12CA-16Оправка расточная, 90°, правое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTGNR16CA-16Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTSNL12CA-16Оправка расточная, 45°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTSNL16CA-16Оправка расточная, 45°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTSNR12CA-16Оправка расточная, 45°, правое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTSNR16CA-16Оправка расточная, 45°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTTNL12CA-16Оправка расточная, 60°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
Показаны первые 40 из 73. Остальные — в разделе Оправки расточные.
Державки токарные по ISO 560871
- DTGNL2020K16-NДержавка токарная, 20X20, 90°, левое, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- DTGNL2525M16-NДержавка токарная, 25X25, 90°, левое, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- DTGNR2020K16-NДержавка токарная, 20X20, 90°, правое, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- DTGNR2525M16-NДержавка токарная, 25X25, 90°, правое, Применение Точение, Задний угол Отрицательный
- DTJNL2020K16-AДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DTJNL2525M16-AДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DTJNR2020K16-AДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DTJNR2525M16-AДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- MTENL2020K16Державка токарная, 20X20, 60°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- MTENL2525M16Державка токарная, 25X25, 60°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- MTENL3225P16Державка токарная, 32X25, 60°, левое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 9,52 мм
- MTENN2020K16Державка токарная, 20X20, 60°
- MTENN2525M16Державка токарная, 25X25, 60°, Под пластину, I.C. 9,52 мм
- MTENN3225P16Державка токарная, 32X25, 60°, Под пластину, I.C. 9,52 мм
- MTENR2020K16Державка токарная, 20X20, 60°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- MTENR2525M16Державка токарная, 25X25, 60°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- MTENR3225P16Державка токарная, 32X25, 60°, правое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 9,52 мм
- MTJNL2020K16-KДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MTJNL2525M16-KДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MTJNL3225P16Державка токарная, 32X25, 93°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- MTJNR2020K16-KДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MTJNR2525M16-KДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MTJNR3225P16Державка токарная, 32X25, 93°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- MTNNL2020K16Державка токарная, 20X20, 63°, левое, Под пластину, I.C. 9,52 мм
- MTNNL2525M16Державка токарная, 25X25, 63°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм
- MTNNL3225P16Державка токарная, 32X25, 63°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм
- MTNNR2020K16Державка токарная, 20X20, 63°, правое, Под пластину, I.C. 9,52 мм
- MTNNR2525M16Державка токарная, 25X25, 63°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм
- MTNNR3225P16Державка токарная, 32X25, 63°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм
- PSC32-MTJNL22040-16Державка токарная Ø32 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-MTJNR22040-16Державка токарная Ø32 мм, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DTFNL27050-16Державка токарная Ø40 мм, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DTFNR27050-16Державка токарная Ø40 мм, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DTGNL27050-16Державка токарная Ø40 мм, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DTGNR27050-16Державка токарная Ø40 мм, 90°, правое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-MTJNL27050-16Державка токарная Ø40 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-MTJNR27050-16Державка токарная Ø40 мм, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DTFNL35060-16Державка токарная Ø50 мм, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DTFNR35060-16Державка токарная Ø50 мм, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DTGNL35060-16Державка токарная Ø50 мм, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Показаны первые 40 из 71. Остальные — в разделе Державки токарные по ISO 5608.
Документы по позиции
Для этой позиции документы пока не привязаны.
