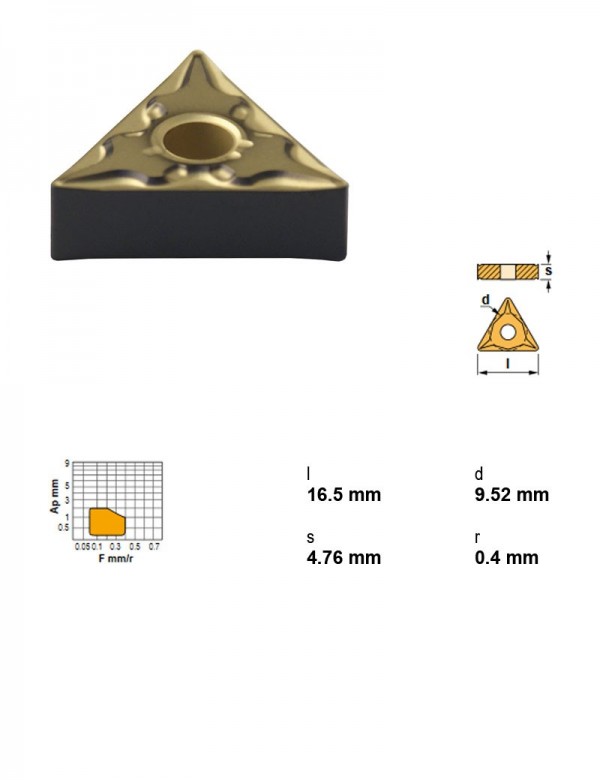

Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Толщина пластины 4,76 мм
Canela · Пластины токарные — форма T (треугольная 60°) · арт. TNMG160404FC-TN30 (TNMG 160404 FC-TN30)

Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Толщина пластины 4,76 мм

ПрименениеТочение
Радиус при вершине0.4
Характер резанияПрерывистое
Марка сплаваTN30
I.C.9,52 мм
Вид обработкиЧистовая
Группа материаловСталь
Задний уголОтрицательный
Форма пластиныT — треугольная 60°
Толщина пластины4,76 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул TNMG160404FC-TN30 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу TNMG160404FC-TN30 →

Другие типоразмеры серии

Пластины токарные — форма T (треугольная 60°) — 98 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеМарка сплаваI.C., ммЗадний уголТолщина пластины, ммПрименениеГруппа материаловХарактер резанияВид обработкиВ список
TNGN160416CC21.6CC29,52Отрицательный4,76ТочениеЧугун——
TNGN160708CC20.8CC29,52Отрицательный7,94ТочениеЧугун——
TNGN160712CC21.2CC29,52Отрицательный7,94ТочениеЧугун——
TNMA160408TK150.8TK159,52Отрицательный4,76ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
TNMA220412TK151.2TK1512,7Отрицательный4,76ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
TNMG160404FC-TN150.4TN159,52Отрицательный4,76ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
TNMG160404FC-TN300.4TN309,52Отрицательный4,76ТочениеСтальПрерывистоеЧистоваяТекущая
TNMG160404FMC-TN150.4TN159,52Отрицательный4,76ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
TNMG160404MC-TN350.4TN359,52Отрицательный4,76ТочениеНержавеющая стальНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
TNMG160408KC-TK150.8TK159,52Отрицательный4,76ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
TNMG160408MC-TN150.8TN159,52Отрицательный4,76ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
TNMG160408MC-TN300.8TN309,52Отрицательный4,76ТочениеСтальПрерывистоеЧистовая, получистовая

Совместимость

Связанные позиции по данным производителя — 144 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций TNMG160404FC-TN30 указан производителем как подходящий.

Оправки расточные73

  • A25R-PTFNL16Оправка расточная Ø25 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A25R-PTFNR16Оправка расточная Ø25 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A32S-PTFNL16Оправка расточная Ø32 мм, 90°, левое, Присоединение Расточная оправка, Под пластину, I.C. 9,52 мм
  • A32S-PTFNR16Оправка расточная Ø32 мм, 90°, правое, Присоединение Расточная оправка, Под пластину, I.C. 9,52 мм
  • A32X-MTUNL16-NГоловка режущая сменная для виброгасящих оправок Ø32 мм, 93°, левое, Под пластину, I.C. 9,52 мм
  • A32X-MTUNR16-NГоловка режущая сменная для виброгасящих оправок Ø32 мм, 93°, правое, Под пластину, I.C. 9,52 мм
  • A40X-MTUNL16-NГоловка режущая сменная для виброгасящих оправок Ø40 мм, 93°, левое, Под пластину, I.C. 9,52 мм
  • A40X-MTUNR16-NГоловка режущая сменная для виброгасящих оправок Ø40 мм, 93°, правое, Под пластину, I.C. 9,52 мм
  • A50X-MTUNL16-NГоловка режущая сменная для виброгасящих оправок Ø50 мм, 93°, левое, Под пластину, I.C. 9,52 мм
  • A50X-MTUNR16-NГоловка режущая сменная для виброгасящих оправок Ø50 мм, 93°, правое, Под пластину, I.C. 9,52 мм
  • PSC40-MTFNL17090-16Оправка расточная Ø40 мм, 90°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-MTFNL22110-16Оправка расточная Ø40 мм, 90°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-MTFNL27120-16Оправка расточная Ø40 мм, 90°, левое, Диаметр корпуса 27 мм, Длина корпуса 120 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-MTFNR17090-16Оправка расточная Ø40 мм, 90°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-MTFNR22110-16Оправка расточная Ø40 мм, 90°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC40-MTFNR27120-16Оправка расточная Ø40 мм, 90°, правое, Диаметр корпуса 27 мм, Длина корпуса 120 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC50-MTFNL17090-16Оправка расточная Ø50 мм, 90°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC50-MTFNL22110-16Оправка расточная Ø50 мм, 90°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC50-MTFNL27140-16Оправка расточная Ø50 мм, 90°, левое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC50-MTFNR17090-16Оправка расточная Ø50 мм, 90°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC50-MTFNR22110-16Оправка расточная Ø50 мм, 90°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC50-MTFNR27140-16Оправка расточная Ø50 мм, 90°, правое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
  • PSC63-MTFNL22110-16Оправка расточная Ø63 мм, 90°, левое, Диаметр корпуса 22 мм
  • PSC63-MTFNL27140-16Оправка расточная Ø63 мм, 90°, левое, Диаметр корпуса 27 мм
  • PSC63-MTFNR22110-16Оправка расточная Ø63 мм, 90°, правое, Диаметр корпуса 22 мм
  • PSC63-MTFNR27140-16Оправка расточная Ø63 мм, 90°, правое, Диаметр корпуса 27 мм
  • PTFNL12CA-16Картридж расточной, 90°, левое, Высота центра картриджа 12 мм, Форма пластины T — треугольная 60°
  • PTFNL16CA-16Картридж расточной, 90°, левое, Высота центра картриджа 16 мм, Форма пластины T — треугольная 60°
  • PTFNR12CA-16Картридж расточной, 90°, правое, Высота центра картриджа 12 мм, Форма пластины T — треугольная 60°
  • PTFNR16CA-16Картридж расточной, 90°, правое, Высота центра картриджа 16 мм, Форма пластины T — треугольная 60°
  • PTFNR20CA-22Картридж расточной, 90°, правое, Высота центра картриджа 20 мм, Форма пластины T — треугольная 60°
  • PTGNL12CA-16Картридж расточной, 90°, левое, Высота центра картриджа 12 мм, Форма пластины T — треугольная 60°
  • PTGNL16CA-16Картридж расточной, 90°, левое, Высота центра картриджа 16 мм, Форма пластины T — треугольная 60°
  • PTGNR12CA-16Картридж расточной, 90°, правое, Высота центра картриджа 12 мм, Форма пластины T — треугольная 60°
  • PTGNR16CA-16Картридж расточной, 90°, правое, Высота центра картриджа 16 мм, Форма пластины T — треугольная 60°
  • PTSNL12CA-16Картридж расточной, 45°, левое, Высота центра картриджа 12 мм, Задний угол Отрицательный, Форма пластины T — треугольная 60°
  • PTSNL16CA-16Картридж расточной, 45°, левое, Высота центра картриджа 16 мм, Задний угол Отрицательный, Форма пластины T — треугольная 60°
  • PTSNR12CA-16Картридж расточной, 45°, правое, Высота центра картриджа 12 мм, Задний угол Отрицательный, Форма пластины T — треугольная 60°
  • PTSNR16CA-16Картридж расточной, 45°, правое, Высота центра картриджа 16 мм, Задний угол Отрицательный, Форма пластины T — треугольная 60°
  • PTTNL12CA-16Картридж расточной, 60°, левое, Высота центра картриджа 12 мм

Показаны первые 40 из 73. Остальные — в разделе Оправки расточные.

Державки токарные по ISO 560871

  • DTGNL2020K16-NДержавка токарная, 20X20, 90°, левое, Форма пластины T — треугольная 60°
  • DTGNL2525M16-NДержавка токарная, 25X25, 90°, левое, Форма пластины T — треугольная 60°
  • DTGNR2020K16-NДержавка токарная, 20X20, 90°, правое, Форма пластины T — треугольная 60°
  • DTGNR2525M16-NДержавка токарная, 25X25, 90°, правое, Форма пластины T — треугольная 60°
  • DTJNL2020K16-AДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Есть, Форма пластины T — треугольная 60°
  • DTJNL2525M16-AДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Есть, Форма пластины T — треугольная 60°
  • DTJNR2020K16-AДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Есть, Форма пластины T — треугольная 60°
  • DTJNR2525M16-AДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Есть, Форма пластины T — треугольная 60°
  • MTENL2020K16Державка токарная, 20X20, 60°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • MTENL2525M16Державка токарная, 25X25, 60°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • MTENL3225P16Державка токарная, 32X25, 60°, левое, профилирование, точение, Под пластину, I.C. 9,52 мм
  • MTENN2020K16Державка токарная, 20X20, 60°
  • MTENN2525M16Державка токарная, 25X25, 60°, Под пластину, I.C. 9,52 мм
  • MTENN3225P16Державка токарная, 32X25, 60°, Под пластину, I.C. 9,52 мм
  • MTENR2020K16Державка токарная, 20X20, 60°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • MTENR2525M16Державка токарная, 25X25, 60°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • MTENR3225P16Державка токарная, 32X25, 60°, правое, профилирование, точение, Под пластину, I.C. 9,52 мм
  • MTJNL2020K16-KДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Форма пластины T — треугольная 60°
  • MTJNL2525M16-KДержавка токарная, 25X25, 93°, левое, Форма пластины T — треугольная 60°
  • MTJNL3225P16Державка токарная, 32X25, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • MTJNR2020K16-KДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Форма пластины T — треугольная 60°
  • MTJNR2525M16-KДержавка токарная, 25X25, 93°, правое, Форма пластины T — треугольная 60°
  • MTJNR3225P16Державка токарная, 32X25, 93°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • MTNNL2020K16Державка токарная, 20X20, 63°, левое, Под пластину, I.C. 9,52 мм
  • MTNNL2525M16Державка токарная, 25X25, 63°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • MTNNL3225P16Державка токарная, 32X25, 63°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • MTNNR2020K16Державка токарная, 20X20, 63°, правое, Под пластину, I.C. 9,52 мм
  • MTNNR2525M16Державка токарная, 25X25, 63°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • MTNNR3225P16Державка токарная, 32X25, 63°, правое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
  • PSC32-MTJNL22040-16Державка токарная Ø32 мм, 93°, левое, Длина корпуса 40 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный, Форма пластины T — треугольная 60°
  • PSC32-MTJNR22040-16Державка токарная Ø32 мм, 93°, правое, Длина корпуса 40 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный, Форма пластины T — треугольная 60°
  • PSC40-DTFNL27050-16Державка токарная Ø40 мм, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-DTFNR27050-16Державка токарная Ø40 мм, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-DTGNL27050-16Державка токарная Ø40 мм, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-DTGNR27050-16Державка токарная Ø40 мм, 90°, правое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-MTJNL27050-16Державка токарная Ø40 мм, 93°, левое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный, Форма пластины T — треугольная 60°
  • PSC40-MTJNR27050-16Державка токарная Ø40 мм, 93°, правое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный, Форма пластины T — треугольная 60°
  • PSC50-DTFNL35060-16Державка токарная Ø50 мм, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-DTFNR35060-16Державка токарная Ø50 мм, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-DTGNL35060-16Державка токарная Ø50 мм, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный

Показаны первые 40 из 71. Остальные — в разделе Державки токарные по ISO 5608.

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
