Canela · Державки токарные — внутреннее торцевание, профилирование, точение · арт. MWLNR2020K08-K

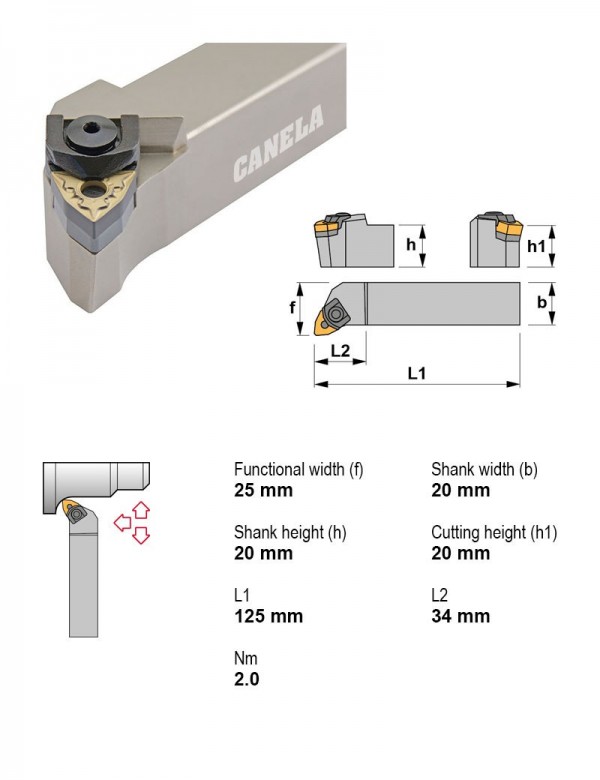

Державка токарная, 20X20, 95°, правое
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 20X20 |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, профилирование, точение — 333 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| MWLNL2525M06 | 95° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | W — тригональная 80° | 25X25 | |
| MWLNL2525M08-K | 95° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | W — тригональная 80° | 25X25 | |
| MWLNL3225P08 | 95° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | W — тригональная 80° | 32X25 | |
| MWLNL3232P08-K | 95° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | W — тригональная 80° | 32X32 | |
| MWLNR1616H06 | 95° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | W — тригональная 80° | 16X16 | |
| MWLNR2020K06 | 95° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | W — тригональная 80° | 20X20 | |
| MWLNR2020K08-K | 95° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | W — тригональная 80° | 20X20 | Текущая |
| MWLNR2525M06 | 95° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | W — тригональная 80° | 25X25 | |
| MWLNR2525M08-K | 95° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | W — тригональная 80° | 25X25 | |
| MWLNR3225P08 | 95° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | W — тригональная 80° | 32X25 | |
| MWLNR3232P08-K | 95° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | W — тригональная 80° | 32X32 | |
| PCLNL1616H09 | 95° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 16X16 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к MWLNR2020K08-K.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Свёрла корпусные со сменными пластинами1
- 451462018Сверло сборное Ø18 мм, хвостовик Ø25 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
