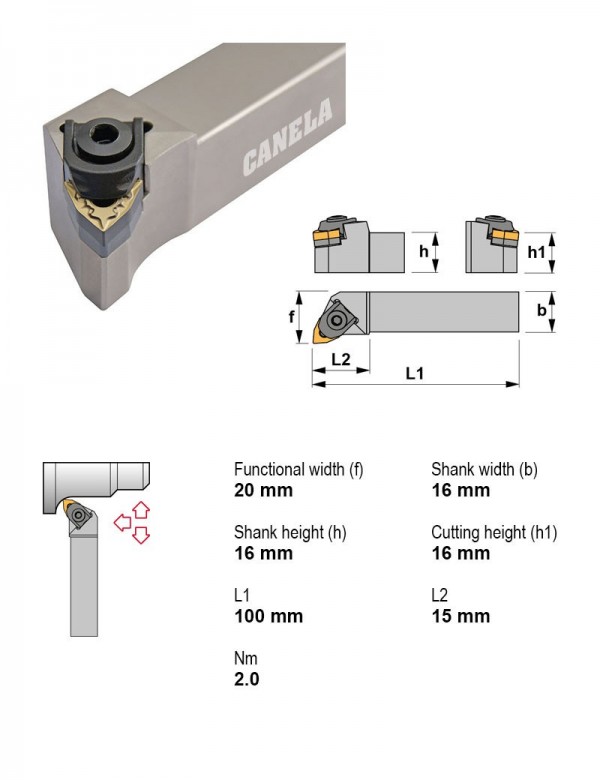

Державка токарная, 16X16, 95°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Canela · Державки токарные — клиновой или двойной зажим, пластина W (тригональная 80°) · арт. MWLNR1616H06

Державка токарная, 16X16, 95°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный

Применениевнутреннее торцевание, профилирование, точение
Главный угол в плане95°
Крепление пластиныКлиновой или двойной зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, I.C.9.52 мм
Задний уголОтрицательный
Сечение державки16X16
Форма пластиныW — тригональная 80°

Другие типоразмеры серии

Державки токарные — клиновой или двойной зажим, пластина W (тригональная 80°) — 26 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияПод пластину, I.C., ммСечение державкиВ список
MWLNL2020K06Квадратный хвостовикНетЛевое9.5220X20
MWLNL2020K08-KКвадратный хвостовикНетЛевое—20X20
MWLNL2525M06Квадратный хвостовикНетЛевое9.5225X25
MWLNL2525M08-KКвадратный хвостовикНетЛевое—25X25
MWLNL3225P08Квадратный хвостовикНетЛевое12.732X25
MWLNL3232P08-KКвадратный хвостовикНетЛевое—32X32
MWLNR1616H06Квадратный хвостовикНетПравое9.5216X16Текущая
MWLNR2020K06Квадратный хвостовикНетПравое9.5220X20
MWLNR2020K08-KКвадратный хвостовикНетПравое—20X20
MWLNR2525M06Квадратный хвостовикНетПравое9.5225X25
MWLNR2525M08-KКвадратный хвостовикНетПравое—25X25
MWLNR3225P08Квадратный хвостовикНетПравое12.732X25
Показать ещё · всего в серии 26

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к MWLNR1616H06.

Винты для пластин2

  • 1393Винт под шестигранник M3×0,5 1393
  • 1644Штифт стопорный M3×0,5 1644

Корпуса сборных фрез2

  • 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8
  • 553006025Фреза сборная керамическая Ø25 мм, 3 зуб., хвостовик M12

Пластины токарные по ISO 18322

  • WNMG060404MC-TN15Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4
  • WNMG060404MC-TN35Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4

Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1

  • 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
