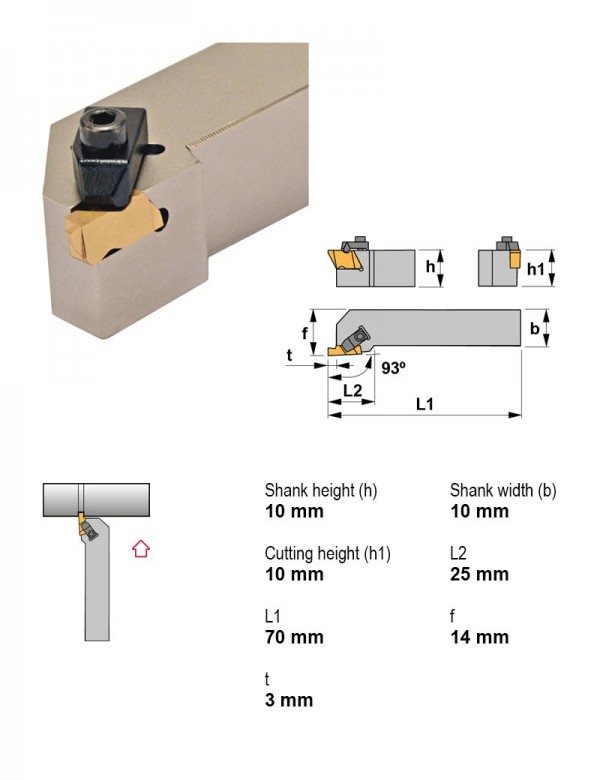

Державка отрезная, 10X10, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Правое
Canela · Державки отрезные и канавочные — прижим Top Notch · арт. NSR1010E02

Державка отрезная, 10X10, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Правое

Применениеканавки, резьбонарезание
Крепление пластиныПрижим Top Notch
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, толщина3.81 мм
Сечение державки10X10

Другие типоразмеры серии

Державки отрезные и канавочные — прижим Top Notch — 67 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки отрезные и канавочные.

АртикулПрименениеПрисоединениеВнутренняя подача СОЖНаправление резанияПод пластину, толщина, ммСечение державкиВ список
NSL2525M03канавки, резьбонарезаниеКвадратный хвостовикНетЛевое4.9525X25
NSL2525M04канавки, резьбонарезаниеКвадратный хвостовикНетЛевое6.4825X25
NSL3225P03канавки, резьбонарезаниеКвадратный хвостовикНетЛевое4.9532X25
NSL3225P04канавки, резьбонарезаниеКвадратный хвостовикНетЛевое6.4832X25
NSL3232P03канавки, резьбонарезаниеКвадратный хвостовикНетЛевое4.9532X32
NSL3232P04канавки, резьбонарезаниеКвадратный хвостовикНетЛевое6.4832X32
NSR1010E02канавки, резьбонарезаниеКвадратный хвостовикНетПравое3.8110X10Текущая
NSR1212F02канавки, резьбонарезаниеКвадратный хвостовикНетПравое3.8112X12
NSR1616H02канавки, резьбонарезаниеКвадратный хвостовикНетПравое3.8116X16
NSR2020K02канавки, резьбонарезаниеКвадратный хвостовикНетПравое3.8120X20
NSR2020K03канавки, резьбонарезаниеКвадратный хвостовикНетПравое4.9520X20
NSR2525M02канавки, резьбонарезаниеКвадратный хвостовикНетПравое3.8125X25
Показать ещё · всего в серии 67

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к NSR1010E02.

Пластины канавочные и отрезные7

  • NG210RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 0,99 мм
  • NG2031RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 0,79 мм
  • NG2041RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 1,04 мм
  • NG2058RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 1,47 мм
  • NG2062RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 1,57 мм
  • NG2125RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 3,18 мм
  • NR2047RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 1,19, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 2,39 мм

Винты для пластин1

  • 1494Винт под шестигранник M4×0,7 1494

Державки резьбовые токарные1

  • PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть

Запчасти к инструменту1

  • TF-74Прижим для канавочного инструмента TF-74

Документы по позиции

Для этой позиции документы пока не привязаны.
